O elemento de concreto protendido representa a seção de concreto na qual os cabos de protensão estão localizados. Isso pode ser uma barra com a seção transversal de concreto protendido (viga de concreto protendido) ou uma superfície com a espessura da seção (laje de concreto protendido).
Requisitos
Barra
Para a modelagem como uma barra, aplicam-se os seguintes requisitos:
- Tipo de barra Viga ou Ripa
- Tipo de seção Grossa I, Grossa II ou De RSECTION (desde que "grossa" de acordo com FEA)
- Material Concreto
Superfície
Para a modelagem como superfície, aplicam-se os seguintes requisitos:

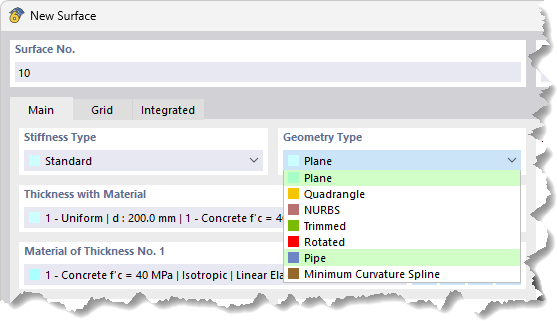

- Tipo de geometria Plano ou Tubo
- Material Concreto
Entrada
Ao introduzir o elemento de concreto protendido, é importante diferenciar entre os tipos de objetos - barra ou superfície.
Barra
Você pode modelar a barra de uma seção de concreto protendido como de costume:
- Defina a Linha da barra.
- Atribua uma Barra à linha.

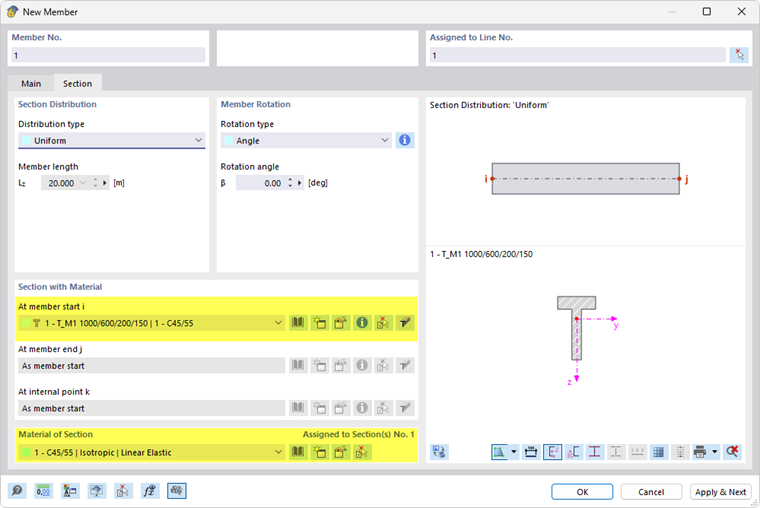

- No diálogo 'Nova barra', registre a aba 'Base' e defina o Tipo de barra.
- No registro 'Seção', defina a Seção com material.
Defina a Seção da viga de concreto protendido, por exemplo, criando
- uma nova seção,
- no diálogo 'Nova Seção' com o botão

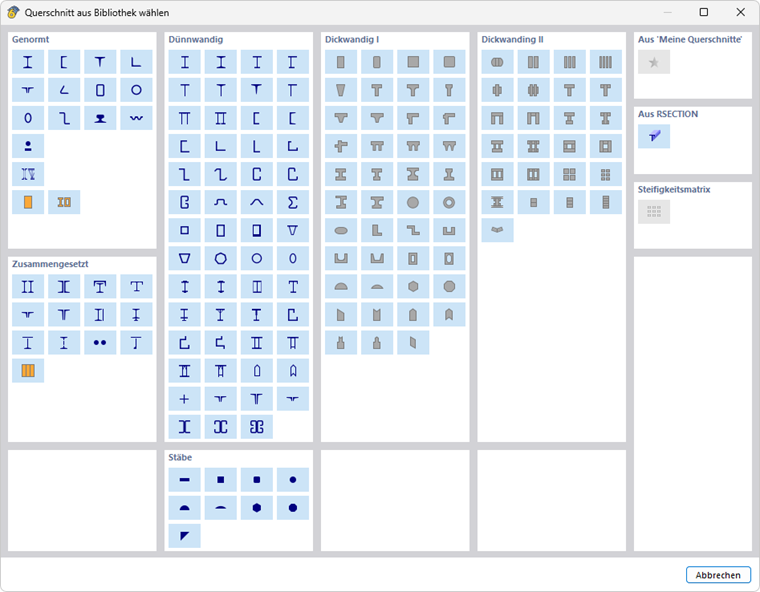

, chamar a biblioteca, - selecione a série de seções e

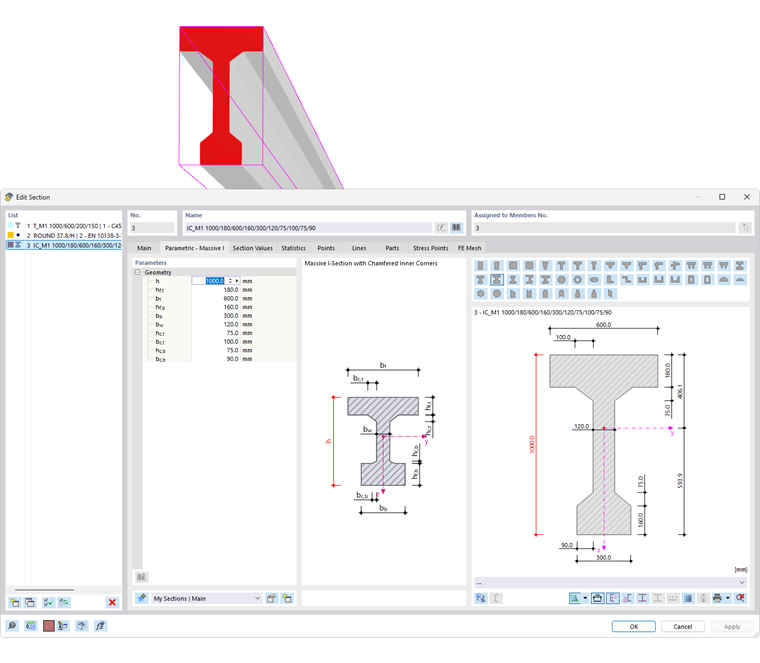

- especifique os parâmetros geométricos.
Defina o Material da viga de concreto protendido. Aqui também o botão
é útil para selecionar o material na biblioteca.
A seção de diálogo 'Seção e Material' é descrita no capítulo Seção do manual RFEM.
Superfície
Você pode modelar a superfície de um elemento de concreto protendido de maneira usual:
- Defina as Linhas de limite da superfície.
- Acesse o diálogo Nova Superfície ('Nova Superfície → Plano' ou 'Nova Superfície → Tubo').
- Atribua as Linhas de limite.

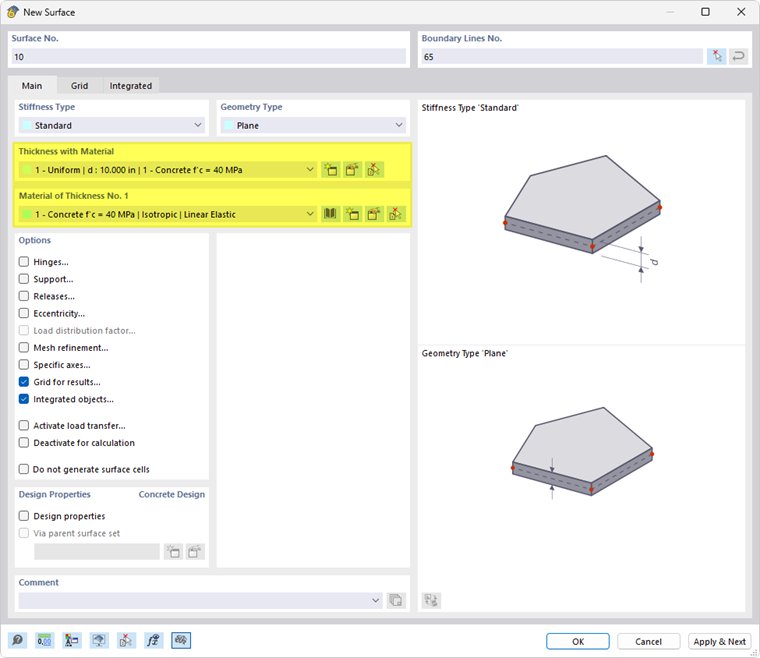

- Defina a Espessura com material e o Material. Com o botão
, você pode selecionar a qualidade do concreto na biblioteca.
A seção do diálogo 'Espessura com Material' é descrita no capítulo Superfícies do manual RFEM.
