Siatka

Dialog ustawień siatki znajduje się w menu Obliczenia. W zakładce Ciała objętościowe oferowane są ustawienia dla siatki MES dla objętości gruntu. Odpowiedni dialog wejściowy jest pokazany jak na poniższym rysunku.

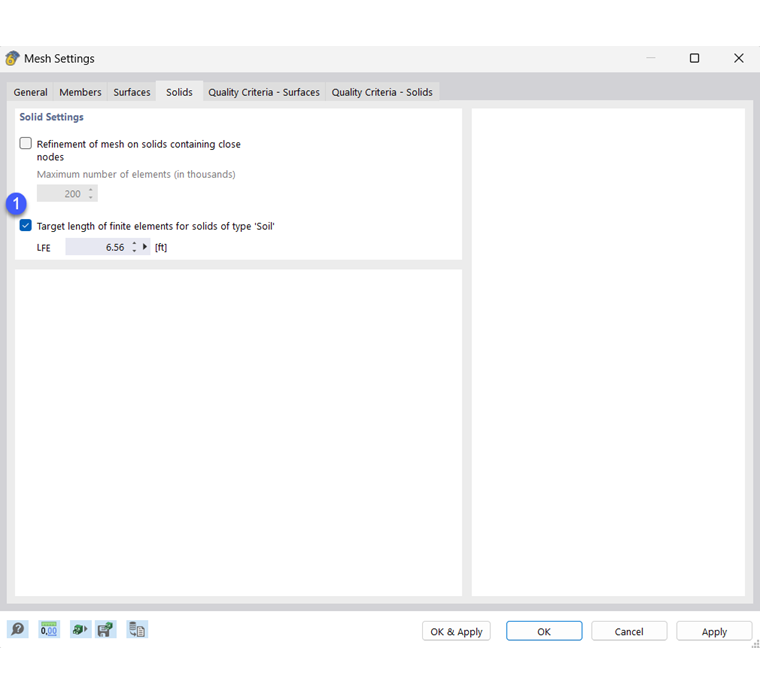

Ustawienia siatki dla bloków gruntowych

Długość elementu (1)

W RFEM 6 w ustawieniach siatki w zakładce Ogólne definiuje się docelową długość siatki dla analizowanej struktury.

Aktywując punkt w (1), oferowana jest możliwość niezależnego od globalnie zdefiniowanej długości siatki MES, zdefiniowania własnej docelowej długości siatki MES dla gruntu, np. budynku. Pozwala to na uwzględnienie różnych wymiarów elementów konstrukcyjnych i gruntu oraz związanych z tym różnych wymagań dotyczących wielkości siatki MES.

Informacje

Aby sprostać specjalnym wymaganiom geotechniki, w RFEM 6 zaimplementowano dostosowany algorytm siatkowania do siatkowania masywnych obiektów gruntowych. W tym procesie następuje odwzorowanie właściwości powierzchniowej na najniższą powierzchnię masywu gruntowego oraz ewentualnie na powierzchnie pośrednie. W ten sposób generuje się siatka skierowana w głąb, która zawiera głównie elementy hexaedralne.

Dalsze ogólne informacje na temat generowania siatki za pomocą elementów skończonych można znaleźć w podręczniku RFEM 6 w sekcji Siatka MES.
