aste

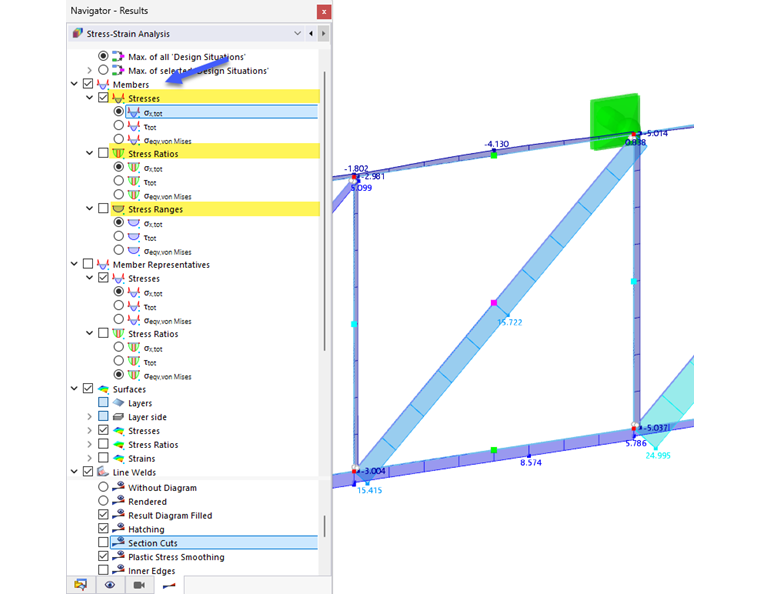

Nel 'Navigatore - Risultati', definire le tensioni, i rapporti di tensione o gli intervalli di tensione che si desidera visualizzare graficamente sulle aste.

Sono disponibili tutti i tipi di tensioni che hai definito e assegnato nelle Configurazioni delle aste.

pannello di controllo

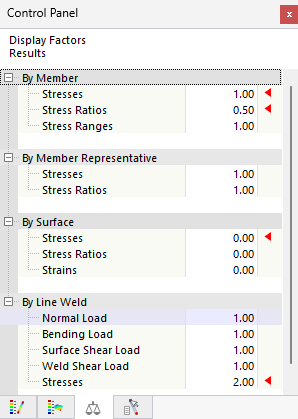

Nella scheda 'Fattori' del pannello, è possibile regolare i coefficienti di scala per i risultati dell'asta.

Visualizzazione dei risultati

La categoria 'Aste' nell'area inferiore del navigatore offre varie opzioni per influenzare la visualizzazione dei risultati. È possibile visualizzare la distribuzione delle tensioni con o senza tratteggio, visualizzare tutti i valori delle posizioni di progetto o visualizzare solo il valore estremo di tutte le aste.

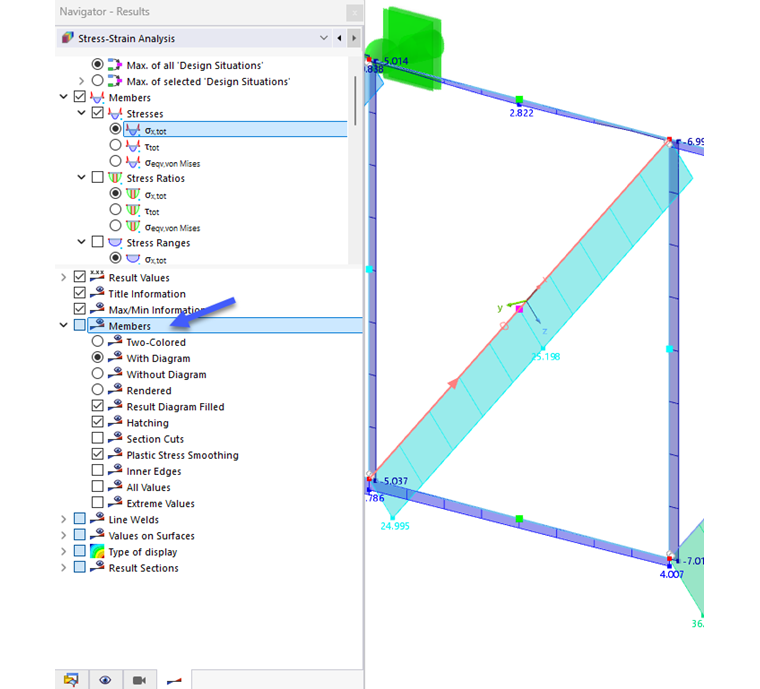

Utilizzare il tipo di visualizzazione 'Con diagramma' per ottenere una visualizzazione con classificazione dei colori dei risultati. Corrisponde alla visualizzazione degli spostamenti generalizzati o delle forze interne, come noto dall'analisi strutturale.
