Ao usar métodos de cálculo com análise de valores próprios (veja Tipo de Análise de Estabilidade), você obtém os seguintes resultados para cada valor próprio:
Fator de Carga de Ramificação f (Valor Próprio)
… relaciona a carga real da estrutura F à carga crítica Fcr, ou seja, à carga de ramificação que provoca a instabilidade da estrutura:
O fator fornece indicações sobre a estabilidade da estrutura e sobre a necessidade de uma análise segundo a Teoria de Segunda Ordem.
Ao usar um método de cálculo incremental – ou seja, ao realizar uma análise de estabilidade não linear; veja Tipo de Análise de Estabilidade – o fator de carga de ramificação corresponde ao multiplicador de carga no qual uma das seguintes condições é atendida:
- o sistema não pode suportar mais aumento de carga e se torna instável; uma solução convergente não pode ser encontrada
- o número máximo de estágios de carga ou um critério para parar o aumento de carga foi alcançado; veja Tab: Aumentar Carga
Fator de Ampliação α
… descreve a relação entre os momentos segundo a Teoria de Primeira e Segunda Ordem:
No caso em que f > 1, e que a linha de flexão devido à carga é parecida com a linha de flexão da figura de flambagem do sistema não deformado, o fator de ampliação α é calculado como:
Figura de Deformação
… fornece uma representação gráfica dos modos próprios para a avaliação (óptica) do comportamento de estabilidade da estrutura e para a identificação de elementos críticos. Os modos próprios podem ser acessados no navegador de resultados e nas tabelas.
Em um cálculo incremental, são apresentadas deformações absolutas – de forma análoga à análise estática. Para visualizar estágios de carga individuais, ative a opção 'Salvar resultados de todos os estágios de carga' (veja Tab: Aumentar Carga).
Por favor, observe também as opções para exibição de resultados (especialmente em barras) no navegador de resultados.

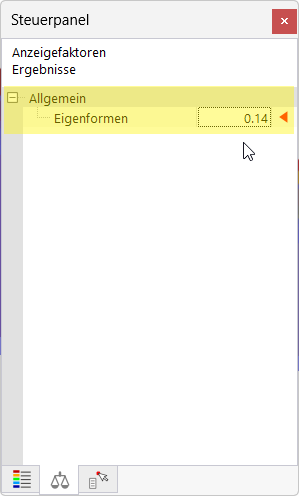

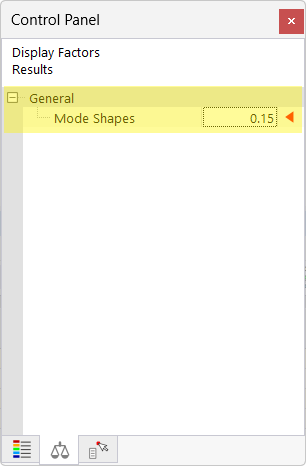

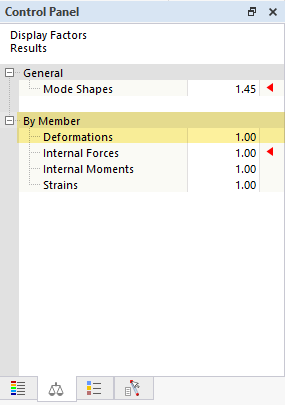

Galeria de Imagens Ajustar Exibição de Resultados:
