Separador Geral

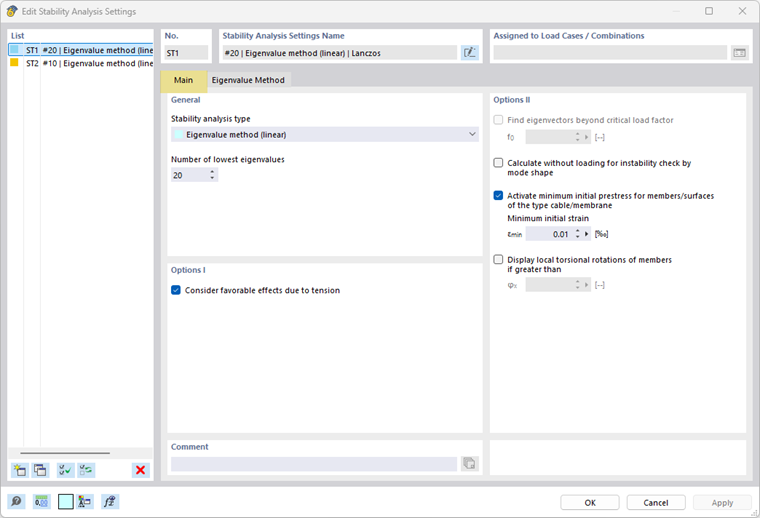

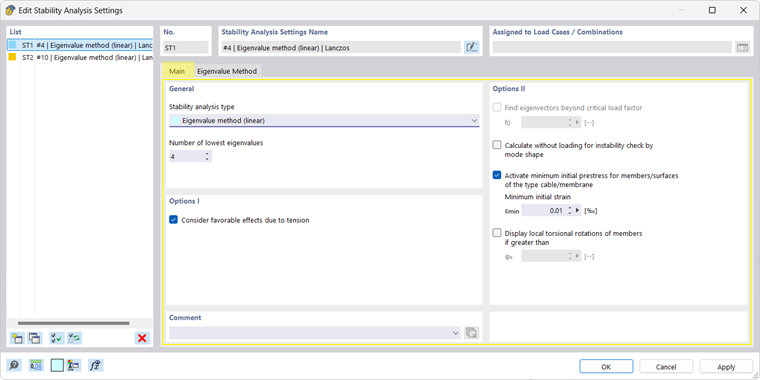

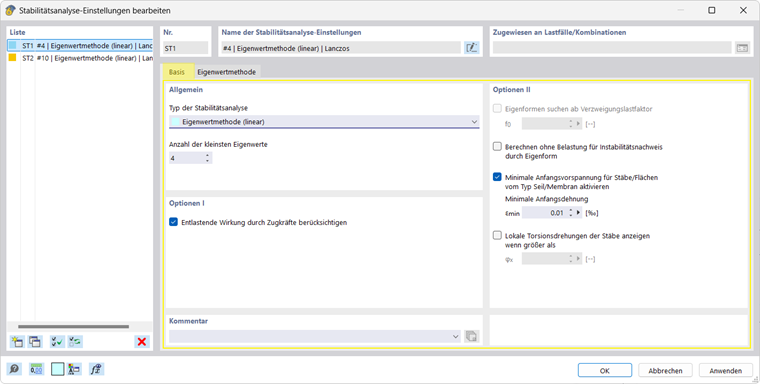

Imagem Configurações na aba 'Base':

A imagem mostra as opções para definir a análise de estabilidade no separador de parâmetros básicos.

Configuração da análise de estabilidade | Separador Geral

As configurações na aba (guia) 'Base' estão organizadas em várias seções:

Seção da Aba: Geral

Tipo de análise de estabilidade	Método de valores próprios (linear)
	Configuração padrão para determinação eficiente de cargas críticas de ramificação e formas de deformação por análise de valores próprios da matriz de rigidez sob um carregamento dado; o estado de carregamento é determinado por uma análise estática prévia
	propriedades de modelos não lineares (material, geometria, elementos faltantes) são linearizadas ("congeladas") com base no cálculo estático
	Método incremental com análise de valores próprios (não linear)
	Investigação das condições de equilíbrio no sistema deformado com aumento gradual das cargas até instabilidade
	devido à consideração completa de não linearidades, maior adequação para estruturas mais complexas e sistemas com grandes deformações
	os parâmetros do cálculo podem ser ajustados na aba 'Aumento de Carga' ao escolher um método incremental para a análise de estabilidade
	após o cálculo incremental, não linear, é realizada uma análise linear de valores próprios no último estado estável do sistema
	Método incremental sem análise de valores próprios (não linear)
	Método de cálculo para determinar o fator de carga crítico como descrito anteriormente, mas sem análise adicional de valores próprios
Número de menores valores próprios	Valor máximo dos valores próprios calculados
	a configuração usual na faixa de 4 a 10 fornece resultados significativos com tempo de cálculo e uso de RAM adequados
	por favor, note: valores próprios com fatores de carga negativos não permitem conclusões sobre o comportamento de flambagem/encurvadura do modelo; se você obtiver tais resultados, deve aumentar o número de menores valores próprios

Importante

Um cálculo incremental, não linear, só é significativo se pelo menos uma não linearidade (material, geometria, elementos faltantes) for considerada no modelo. Caso contrário, uma mensagem de erro será emitida.

Seção da Aba: Opções I e II

Considerar efeito aliviador de forças de tração	forças normais positivas geralmente estabilizam o modelo; ao ativar a caixa de seleção, essas forças de tração são consideradas na determinação dos valores próprios
Buscar formas próprias a partir do fator de carga de ramificação f₀	valores próprios e fatores de carga associados são calculados em ordem crescente; o chamado "Shifting" permite pular valores próprios menores e iniciar o cálculo com uma forma própria superior
	por favor, note: a opção está disponível apenas para análises de estabilidade lineares usando os métodos 'Raízes do polinômio característico' ou 'Iteração inversa com Shift'
Calcular sem carga para verificação de instabilidade por forma própria	em sistemas instáveis, a análise estática geralmente falha; causas podem incluir erros de modelagem, problemas numéricos, ausência de rigidez adequada ou sobrecarga real da estrutura; veja FAQ
	a opção permite o cálculo e exibição da figura de deformação do sistema instável, facilitando a busca por pontos problemáticos no modelo
Ativar pré-tensão mínima para barras/superfícies do tipo cabo/membrana	cabos e membranas sem carga podem falhar logo no início de um cálculo, impedindo a determinação de mais formas próprias; ao aplicar uma tensão inicial ε_min, esses elementos são pré-tensionados e o modelo estabilizado
Exibir rotações locais de torção das barras, se maiores que	a exibição de rotações de barra pode prejudicar a clareza do gráfico de resultados; a definição de um ângulo de rotação mínimo φ_x permite controlar a exibição
	por padrão, φ_x = 0.01 é definido
