Alterações de posição da estrutura são exibidas em nós, linhas, barras, superfícies e volumes do modelo; escolha a subcategoria correspondente nas tabelas:
- 'Resultados nos nós'
- 'Resultados nas linhas'
- 'Resultados nas barras'
- 'Resultados nas superfícies'
- 'Resultados nos volumes'
Agrupamento dos Resultados
Os resultados de análises de autovalores – ou seja, os resultados de análises de estabilidade linear – são agrupados de acordo com os objetos base do modelo e a forma própria; escolha a aba (planilha) apropriada nas tabelas:
- Número do nó / linha / barra / superfície / volume ou
- Número da forma própria

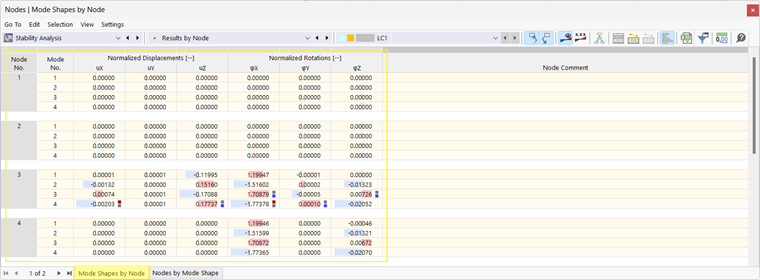

Galeria de imagens Agrupamento de resultados:
Coordenadas dos Pontos de Resultado
- Resultados em superfícies e volumes se orientam nos pontos de grade dos objetos e se referem – assim como os resultados nodais – ao sistema de coordenadas global. Mais informações podem ser encontradas no Manual RFEM.
- Resultados em barras e linhas são exibidos em pontos especiais ('ponto x') ao longo dos objetos no sistema de coordenadas local.
- Ao selecionar um ponto de grade ou um 'ponto x' nas tabelas, a posição correspondente no modelo é destacada.
Resultados Normalizados e Absolutos
Deslocamentos e rotações de análises de autovalores – ou seja, de análises de estabilidade linear – são apresentados como valores numéricos sem dimensão. Para a normalização / escalamento dos resultados para o comprimento de referência "1", uma das seguintes bases é utilizada:
| |u|= 1 | deslocamento total máximo |u|= (uX2 + uY2 + uZ2)0,5 |
| max {uX; uY; uZ} = 1 | maior componente translacional do vetor de forma própria; apenas deslocamentos são considerados |
| max {uX; uY; uZ; φX; φY; φZ} = 1 | maior componente translacional ou rotacional do vetor de forma própria; deslocamentos e rotações são considerados |
| {uj}T [KG] {uj} = 1 | maior valor de deformação da matriz de rigidez geométrica |

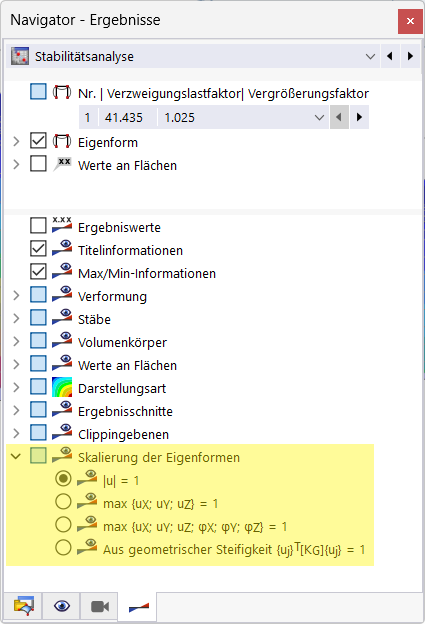

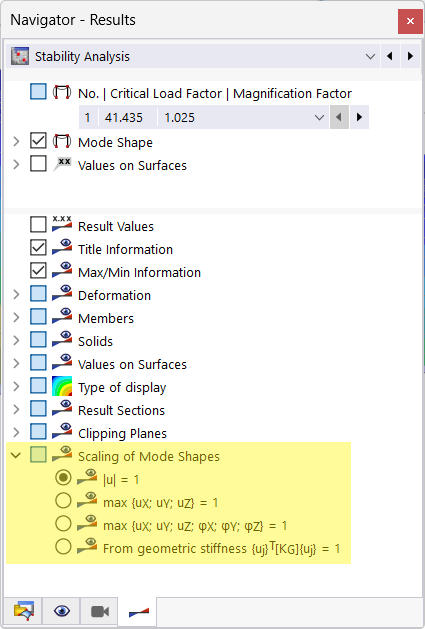

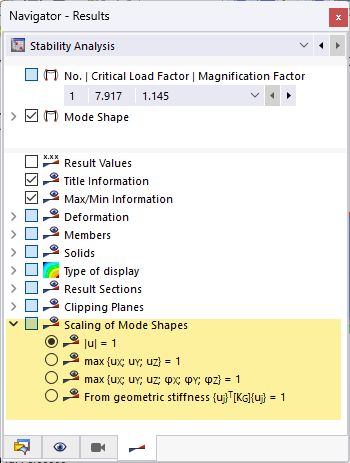

A base da normalização pode ser ajustada no Navegador de Resultados em 'Escalamento das Formas Próprias'.
Imagem Escalamento da forma própria:
Deslocamentos e rotações de cálculos não lineares e incrementais são fornecidos em valores numéricos absolutos.
