È necessario adattare leggermente il modello in modo che le connessioni possano essere definite in modo semplice. In caso contrario, la loro modellazione sarebbe piuttosto complessa.
Se vengono visualizzati dei risultati, disattivarli facendo clic sul pulsante
nella barra degli strumenti. Assicurarsi quindi che la vista Wireframe Model sia attiva. È possibile impostarla selezionando l'opzione
dal pulsante elenco
.
Divisione dell'elemento trave del telaio
L'elemento trave del telaio è stato modellato come un'unica trave continua. Per creare giunti in acciaio nei punti in cui le travi della griglia più piccole confluiscono nella trave, l'elemento trave del telaio deve essere suddiviso.
Fare clic sul pulsante

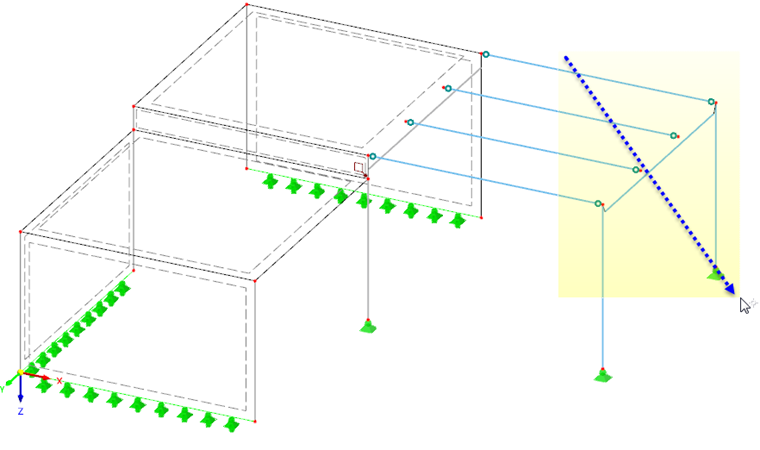

nella barra degli strumenti per attivare la funzione "Connect Lines/Members". Quindi tracciare una finestra su tutta la trave del telaio.

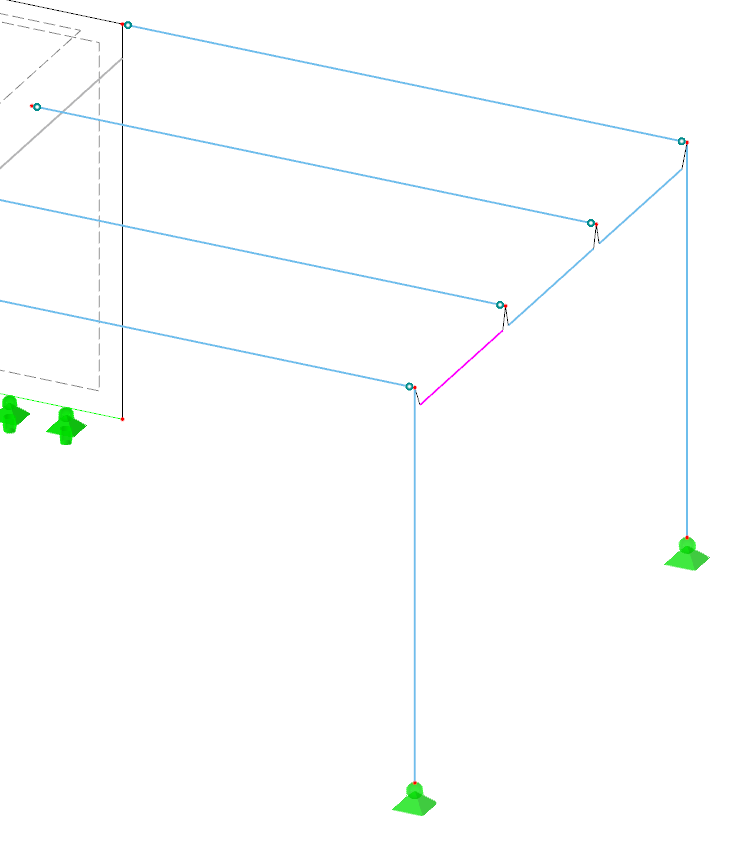

Quando il programma chiede se tutti i risultati devono essere eliminati a causa della modifica, fare clic su Yes. Quindi la linea continua dell'asta 4 viene suddivisa.
Fare clic con il tasto destro del mouse in un'area vuota dell'area di lavoro oppure premere Esc per terminare la funzione.
Regolazione delle eccentricità delle aste

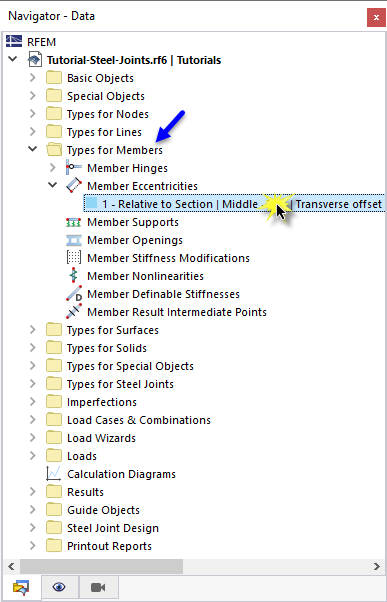

Le eccentricità delle aste risultanti dalla suddivisione devono essere adattate. Selezionare il Navigator - Data e aprire quindi la categoria Types for Members. Nella categoria Member Eccentricities, fare doppio clic sul tipo di eccentricità n. 1 - Relative to Section.

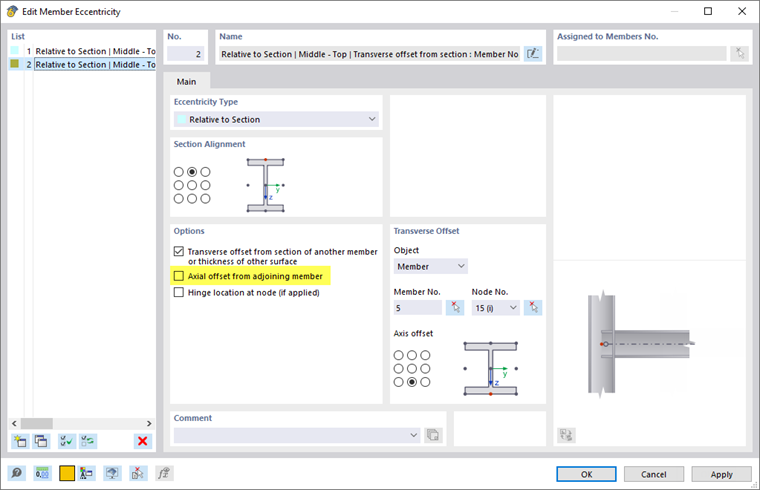

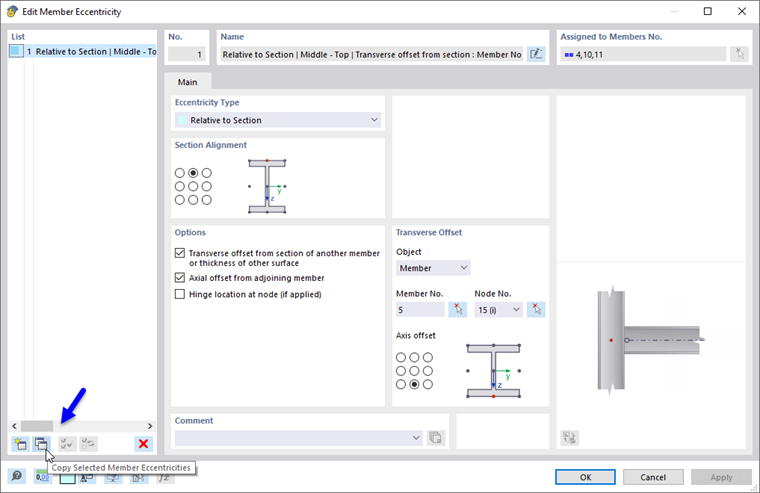

Nella finestra di dialogo "Edit Member Eccentricity", fare clic sul pulsante
per copiare l'eccentricità dell'asta selezionata.
Deselezionare l'opzione Axial offset from adjoining member.

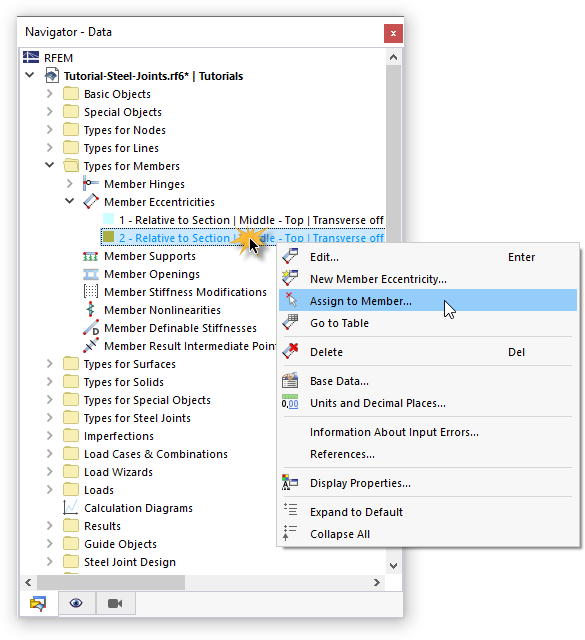

Fare clic su OK per chiudere la finestra di dialogo. Per assegnare il nuovo tipo di eccentricità, fare clic con il tasto destro del mouse su tale voce nel "Navigator - Data". Quindi selezionare l'opzione Assign to Member nel menu di scelta rapida.

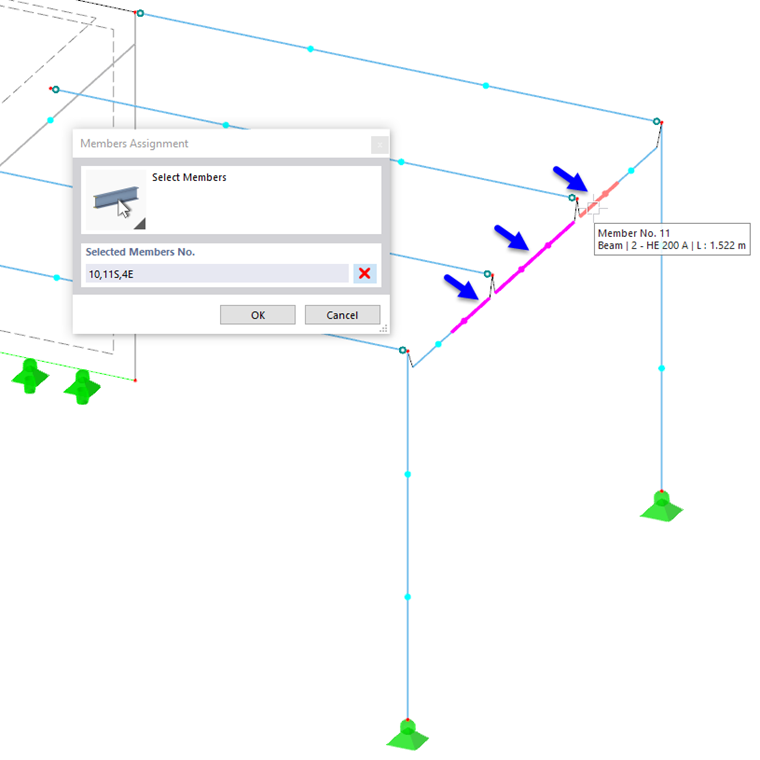

Le aste sono suddivise graficamente in terzi. Selezionare le parti della trave del telaio in cui sono collegate le travi interne della griglia:
- Asta 4 - End (fare clic sulla parte destra)
- Asta 10 (fare clic sulla parte centrale per assegnarla a entrambe le estremità)
- Asta 11 - Start (fare clic sulla parte sinistra)
Fare clic su OK nella finestra "Members Assignment" per assegnare le eccentricità.

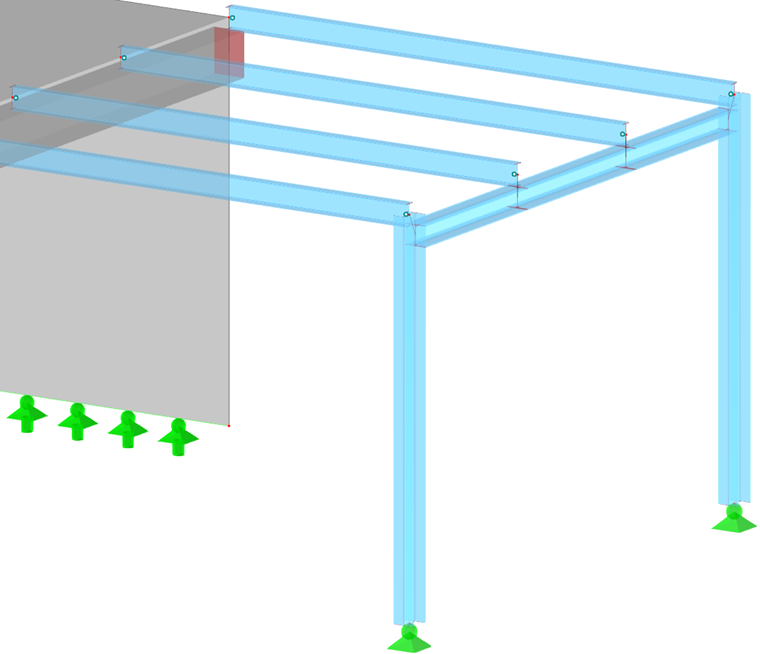

È possibile verificare le modifiche nella vista "Transparent Model".
Per le fasi successive, impostare nuovamente la vista Wireframe Model.
Regolazione del Load Wizard per la piattaforma
Quando la trave del telaio è stata suddivisa, sono state create nuove aste. Questa modifica ha effetto anche sul Load Wizard, che trasferisce il carico della piattaforma alle travi della griglia più piccole.

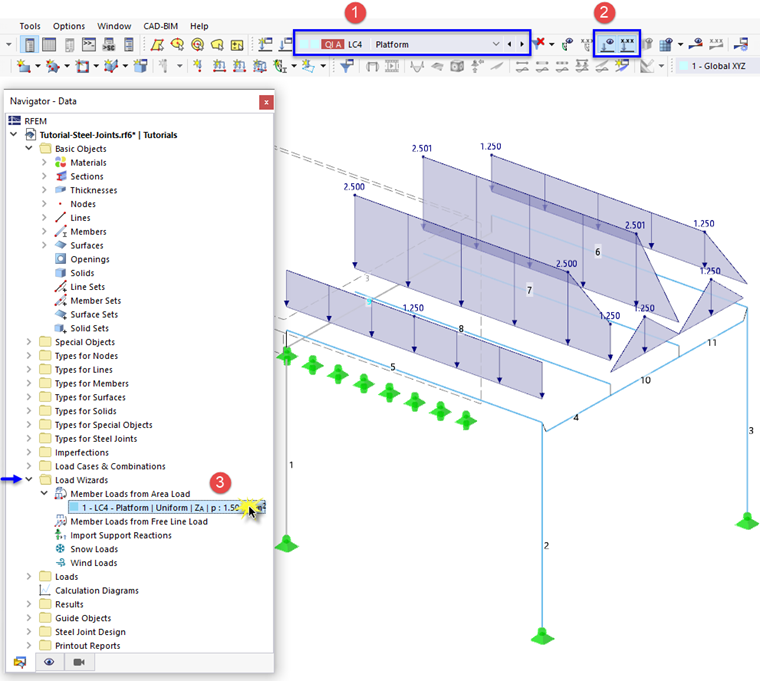

Impostare LC4 Platform nell'elenco dei casi di carico nella barra degli strumenti (1). Quindi fare clic sul pulsante
per visualizzare i carichi (2).

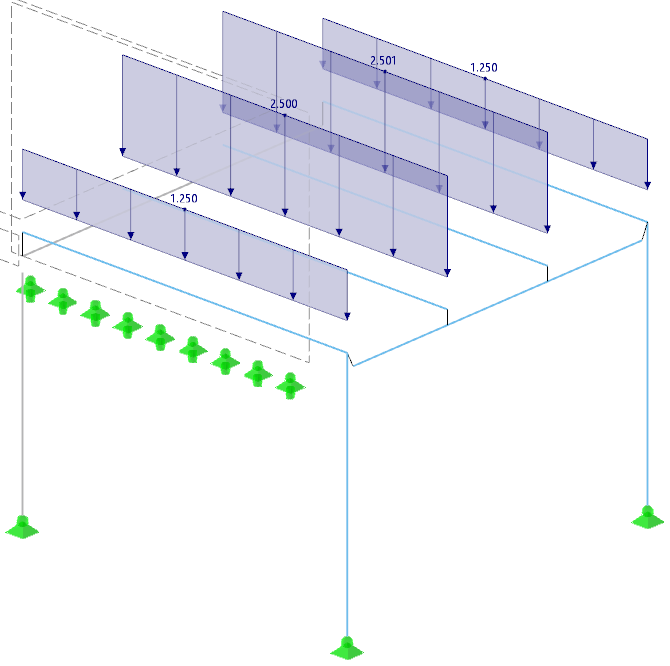

Si noterà che la distribuzione dei carichi non è più corretta, poiché il carico è assegnato solo ad alcune aste della trave del telaio. Aprire il Load Wizard facendo doppio clic sul carico oppure sulla voce corrispondente nel "Navigator - Data" (3).

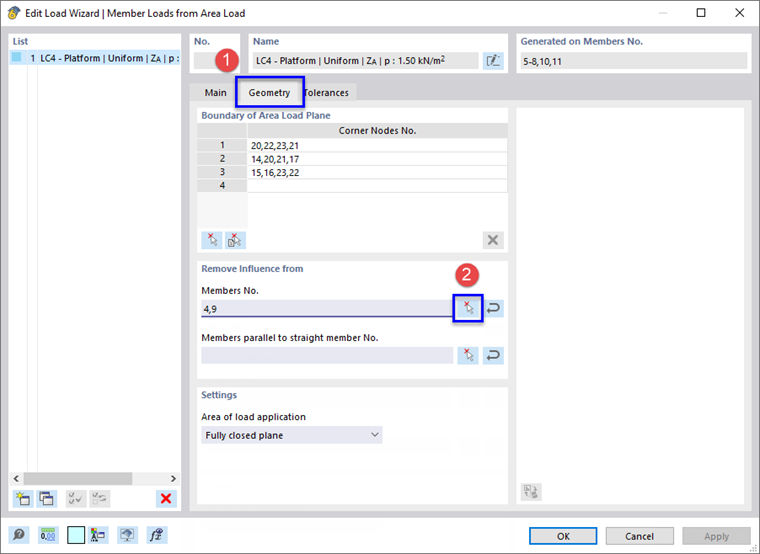

Nella finestra di dialogo "Edit Load Wizard", passare alla scheda Geometry (1).
Fare clic sul pulsante
nell'area "Remove Influence from" (2) per aggiungere graficamente le aste irrilevanti della trave del telaio.
Nella finestra di lavoro, selezionare le nuove aste n. 10 e 11 facendo clic su di esse una dopo l'altra.
Dopo aver fatto clic su OK, si ritorna alla finestra di dialogo. Chiuderla facendo nuovamente clic su OK. Tutte le aste della trave del telaio sono ora prive di carichi.
Infine, fare clic sul pulsante
per nascondere nuovamente i carichi.
