Úprava modelu

Model je nutné mírně upravit, aby bylo možné spoje definovat jednoduchým způsobem. Jinak by jejich modelování bylo poměrně složité.

Pokud se zobrazují nějaké výsledky, vypněte je kliknutím na tlačítko na panelu nástrojů. Poté se ujistěte, že je aktivní zobrazení drátového modelu. Můžete jej nastavit výběrem možnosti ze seznamu .

Rozdělení rámového nosníku

Rámový nosník byl namodelován jako jeden spojitý nosník. Aby bylo možné vytvořit ocelové přípoje v místech, kde se na nosník napojují menší příčné nosníky, je nutné rámový nosník rozdělit.

Klikněte na tlačítko na panelu nástrojů, čímž aktivujete funkci „Spojit linie/pruty“. Poté nakreslete okno přes celý rámový nosník.

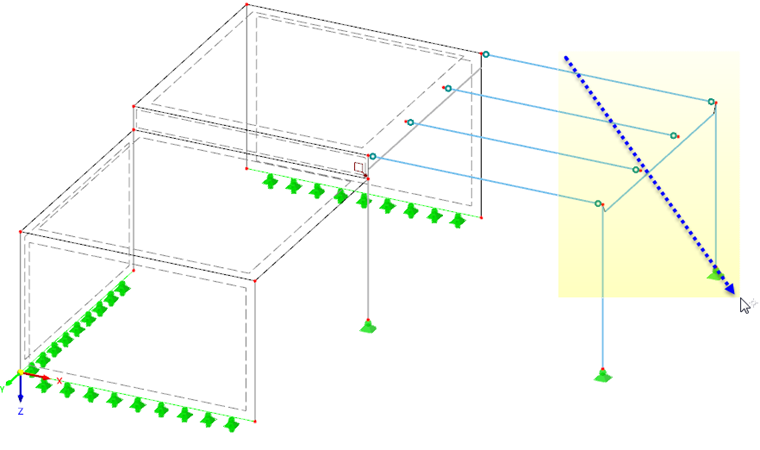

Dělení rámového nosníku

Pokud se vás program zeptá, zda se kvůli změně mají smazat všechny výsledky, klikněte na Ano. Poté dojde k rozdělení spojité linie prutu 4.

Dělený prut

Pro ukončení funkce klikněte pravým tlačítkem myši na prázdné místo v pracovním okně nebo stiskneme Esc.

Úprava excentricit prutů

Excentricity prutů, které jsou výsledkem rozdělení, je třeba upravit. Vyberte položku „Navigátor – Data“ a poté otevřete kategorii „Typy pro pruty“. V kategorii „Excentricity prutů“ dvakrát klikněte na typ excentricity č. „1 – Relativně k průřezu“.

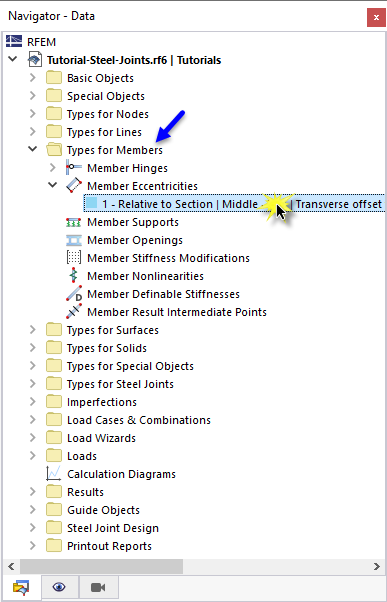

Excentricity prutů v kategorii 'Typy pro pruty'

V dialogu „Upravit prut“ klikněte na tlačítko , abyste zkopírovali vybranou excentricitu prutu.

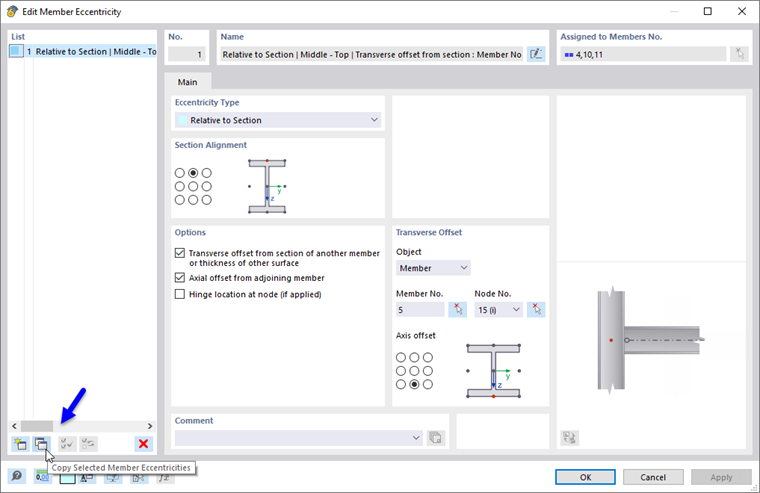

Kopírování excentricity prutu

Zrušte zaškrtnutí možnosti „Axiální odsazení od sousedního prutu“.

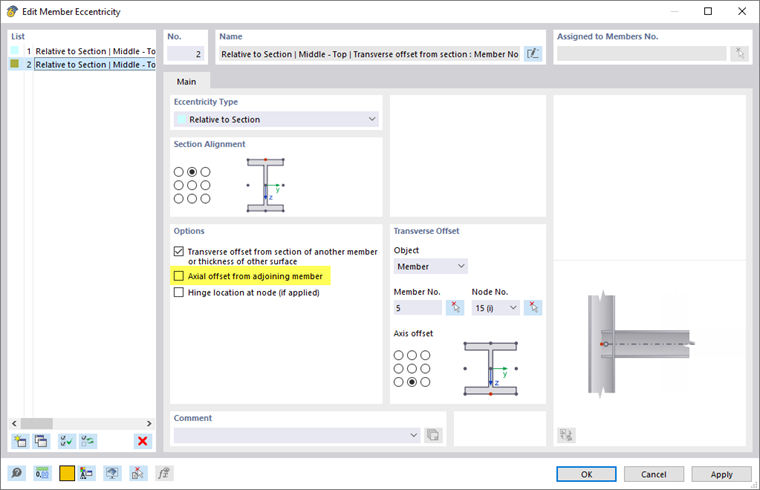

Zadání excentricity prutu

Pruty jsou graficky rozděleny na třetiny. Vyberte ty části rámového nosníku, kde jsou spojeny vnitřní příčné nosníky:

• Prut 4 – Konec (klikněte na pravou část)
• Prut 10 (klikněte na střední část, aby byl přiřazen k oběma koncům)
• Prut 11 – Začátek (klikněte na levou část)

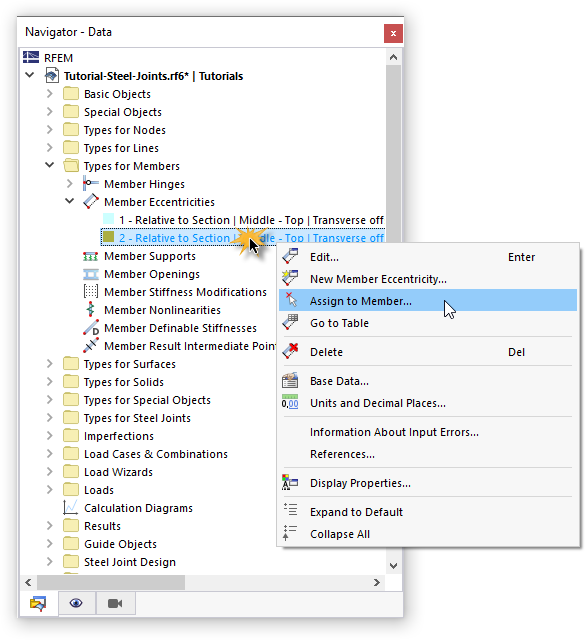

Výběr částí prutů pro zadanou excentricitu

Klikněte na OK v okně „Přiřazení prutů“, abyste přiřadili excentricity.

Změny můžete zkontrolovat v zobrazení „Transparentní model“.

Excentricity prutů v pohledu 'Transparentní model'

Pro další kroky znovu nastavte zobrazení na Drátový model.

Nastavení generátoru zatížení pro plošinu

Při rozdělení rámového nosníku vznikly nové pruty. Tato změna má vliv i na generátor zatížení, který převádí zatížení plošiny na menší příčné nosníky.

V seznamu zatěžovacích stavů na panelu nástrojů (1) vyberte položku „ZS4 plošina“. Poté klikněte na tlačítko pro zobrazení zatížení (2).

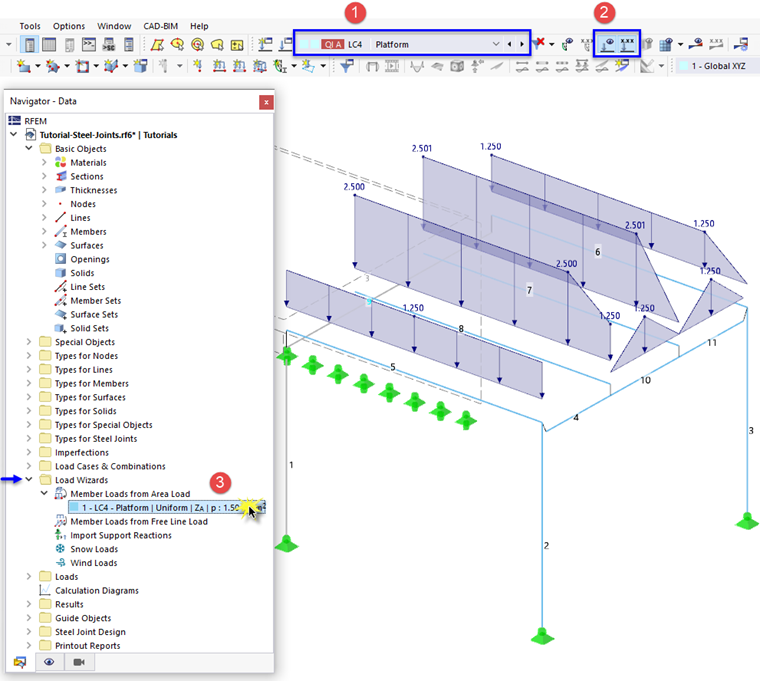

Kontrola zatížení plošiny

Zjistíte, že rozložení zatížení již není správné, protože zatížení je přiřazeno pouze k některým prvkům rámového nosníku. Otevřete generátor zatížení buď dvojitým kliknutím na zatížení, nebo na odpovídající položku v „Navigátoru – Data“ (3).

V dialogu „Generátor zatížení“ přepněte na záložku Geometrie (1).

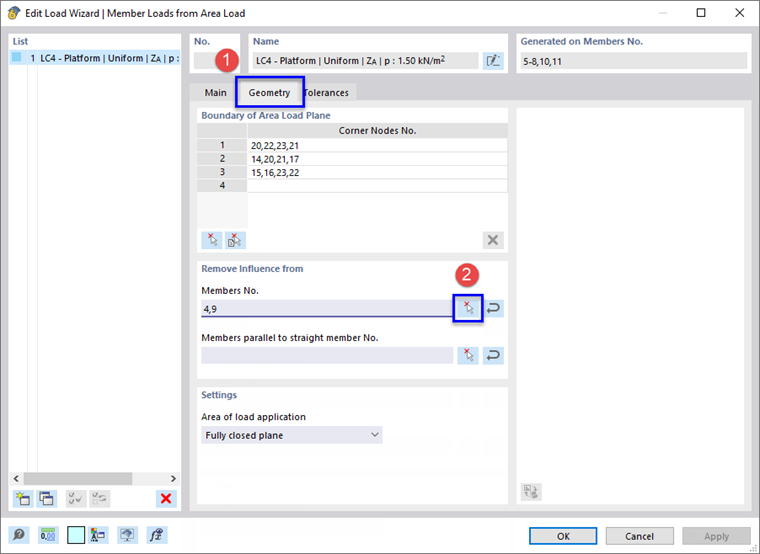

Úprava nastavení pro generátor zatížení

Klikněte na tlačítko v části „Odstranit vliv z“ (2), abyste graficky přidali irelevantní pruty rámového nosníku.

V pracovním okně vyberte nové pruty č. 10 a 11 tak, že na ně postupně kliknete.

Výběr prutů pro odstranění vlivu pro generátor zatížení

Po kliknutí na OK se vrátíte do dialogu. Zavřete jej opětovným kliknutím na OK. Všechny pruty rámového nosníku jsou nyní bez zatížení.

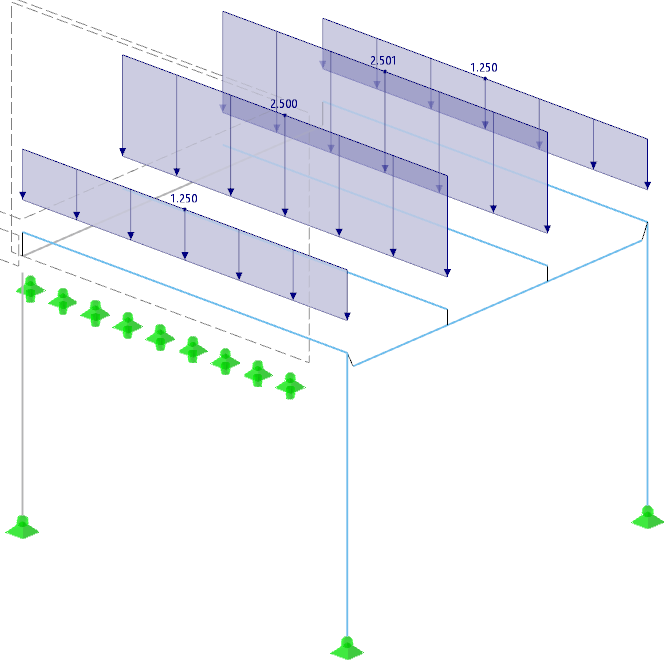

Zatížení plošiny na roštové nosníky

Nakonec klikněte na tlačítko , abyste znovu skryli zatížení.
