Es ist notwendig, das Modell geringfügig anzupassen, damit die Anschlüsse auf einfache Weise definiert werden können. Andernfalls wäre es recht kompliziert, sie zu modellieren.
Falls Ergebnisse angezeigt werden, schalten Sie diese aus, indem Sie in der Symbolleiste auf die Schaltfläche
klicken. Stellen Sie anschließend sicher, dass die Ansicht Drahtmodell aktiv ist. Sie können sie festlegen, indem Sie in der Auswahlliste der Schaltfläche
die Option
auswählen.
Rahmenriegel teilen
Der Rahmenriegel wurde als ein durchgehender Stab modelliert. Um Stahlanschlüsse zu erstellen, an denen die kleineren Rasterriegel in den Riegel einbinden, muss der Rahmenriegel geteilt werden.
Klicken Sie auf die Schaltfläche

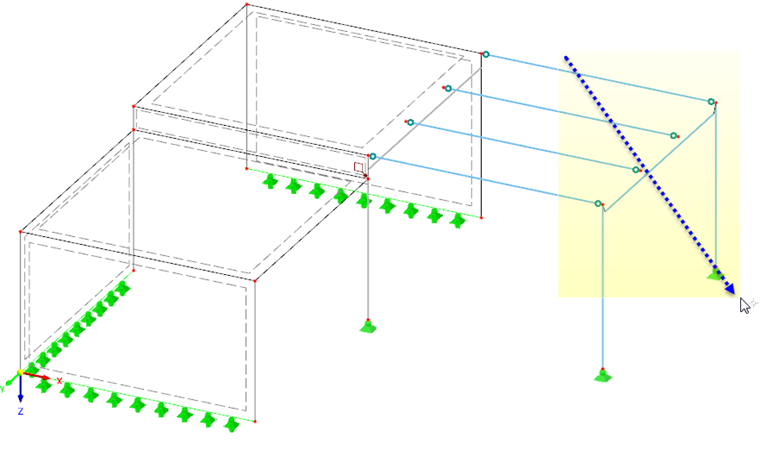

in der Symbolleiste, damit die Funktion "Linien/Stäbe verbinden" aktiviert wird. Ziehen Sie dann ein Fenster über den gesamten Rahmenriegel.

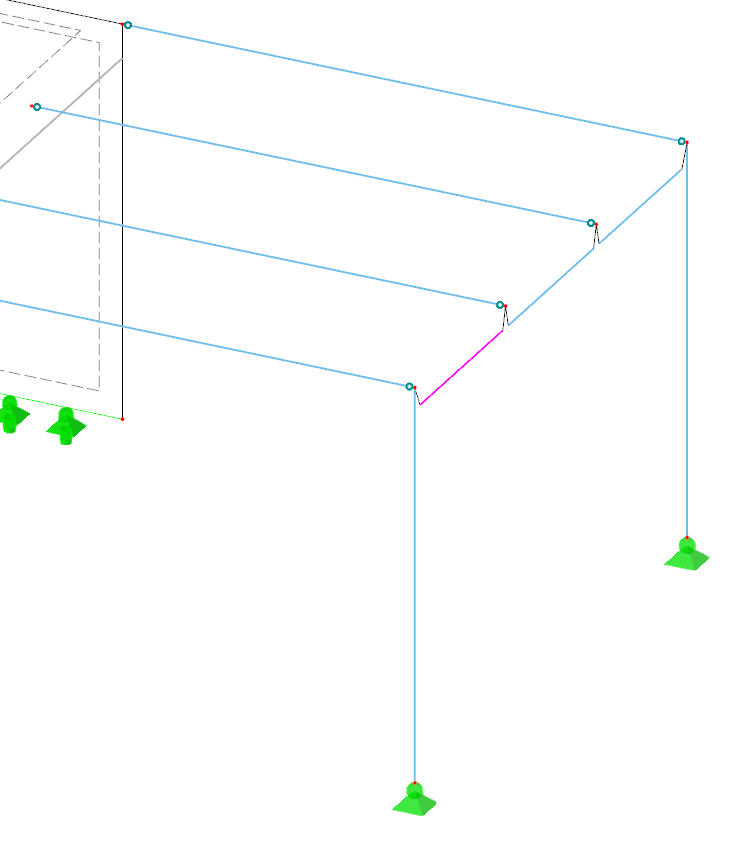

Wenn das Programm Sie fragt, ob aufgrund der Änderung alle Ergebnisse gelöscht werden sollen, klicken Sie auf Ja. Anschließend wird die durchgehende Linie von Stab 4 geteilt.
Klicken Sie mit der rechten Maustaste in einen leeren Bereich des Arbeitsbereichs oder drücken Sie Esc, um die Funktion zu beenden.
Stabendexzentrizitäten anpassen

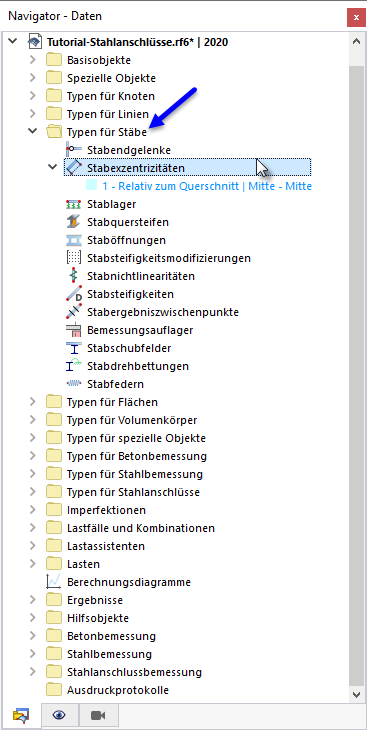

Die durch die Teilung entstehenden Stabendexzentrizitäten müssen angepasst werden. Wählen Sie den Navigator - Daten und öffnen Sie dann die Kategorie Stabtypen. In der Kategorie Stabendexzentrizitäten doppelklicken Sie auf den Exzentrizitätstyp Nr. 1 - Bezogen auf Querschnitt.

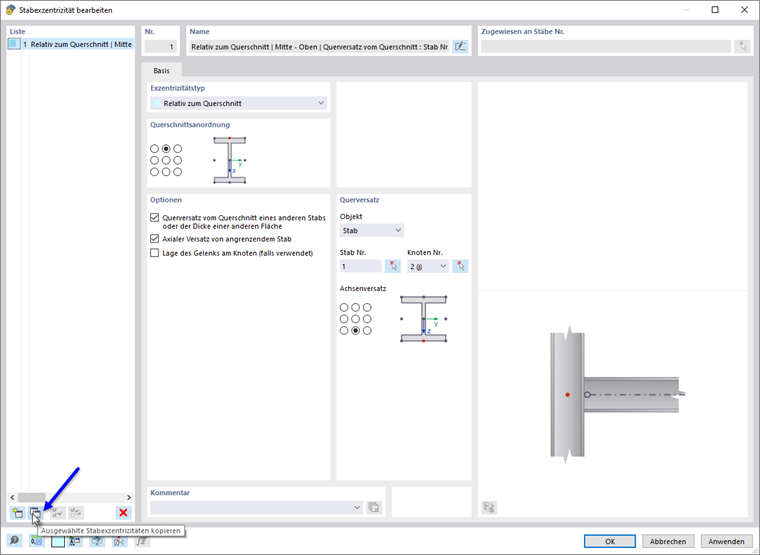

Klicken Sie im Dialogfeld "Stabendexzentrizität bearbeiten" auf die Schaltfläche
, um die ausgewählte Stabendexzentrizität zu kopieren.
Deaktivieren Sie die Option Axialer Versatz vom anschließenden Stab.

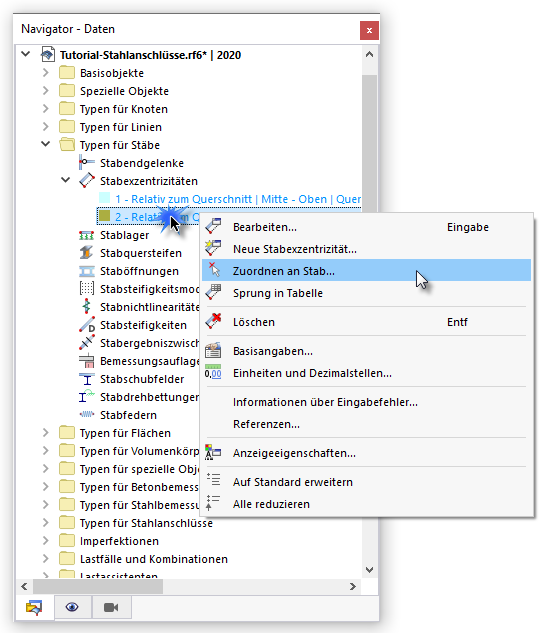

Klicken Sie auf OK, um das Dialogfeld zu schließen. Um den neuen Exzentrizitätstyp zuzuweisen, klicken Sie mit der rechten Maustaste auf diesen Eintrag im "Navigator - Daten". Wählen Sie anschließend im Kontextmenü die Option Stab zuweisen.

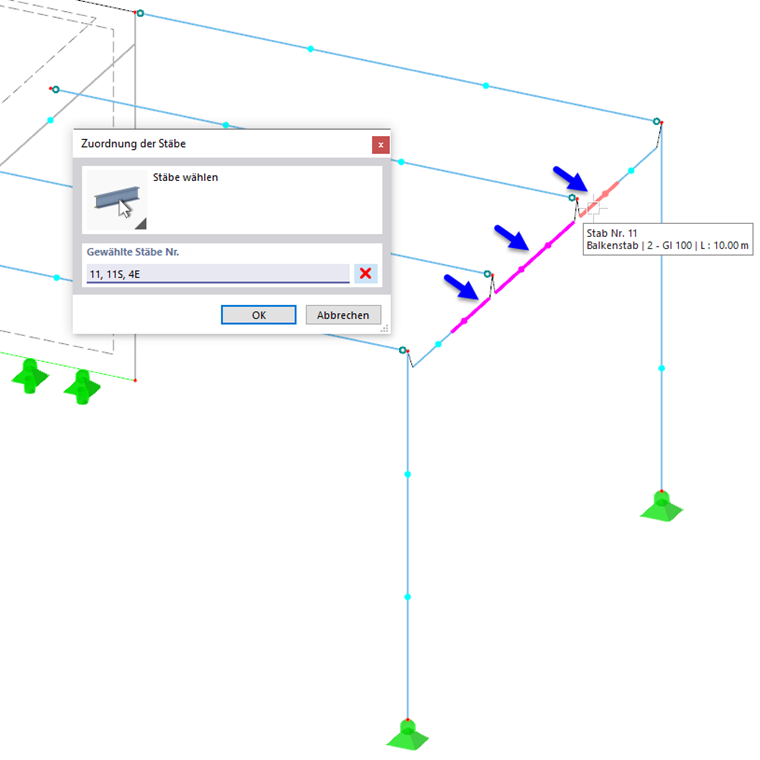

Die Stäbe sind grafisch in Drittel unterteilt. Wählen Sie diejenigen Teile des Rahmenriegels aus, an denen die inneren Rasterriegel angeschlossen sind:
- Stab 4 - Ende (klicken Sie auf den rechten Teil)
- Stab 10 (klicken Sie auf den mittleren Teil, um ihn beiden Enden zuzuordnen)
- Stab 11 - Anfang (klicken Sie auf den linken Teil)
Klicken Sie im Fenster "Stabszuordnung" auf OK, um die Exzentrizitäten zuzuweisen.

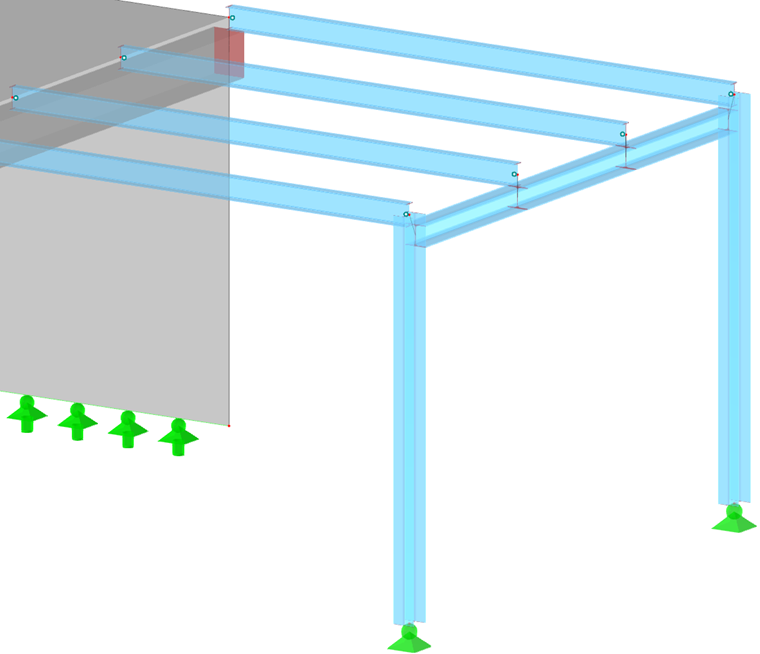

Sie können die Änderungen in der Ansicht "Transparentes Modell" überprüfen.
Für die weiteren Schritte stellen Sie die Ansicht Drahtmodell erneut ein.
Lastassistent für Plattform anpassen
Als der Rahmenriegel geteilt wurde, entstanden neue Stäbe. Diese Änderung hat auch Auswirkungen auf den Lastassistenten, der die Plattformlast auf die kleineren Rasterriegel umrechnet.

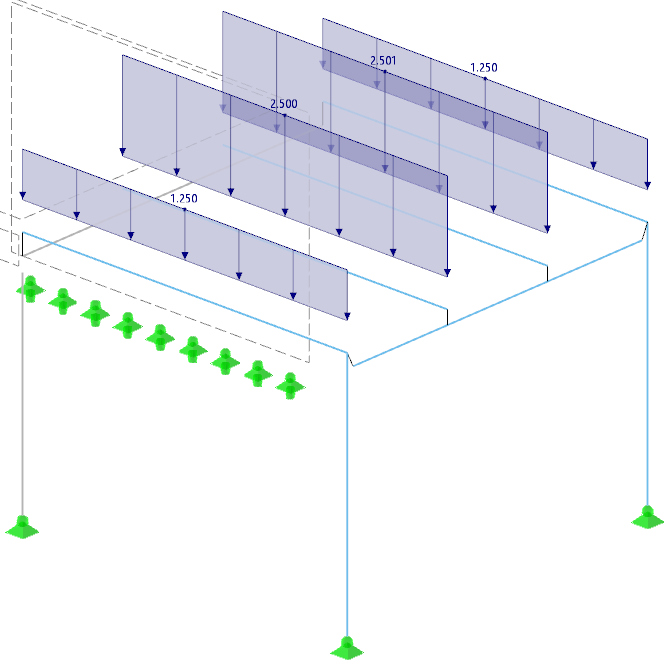

Stellen Sie in der Liste der Lastfälle in der Symbolleiste LC4 Platform ein (1). Klicken Sie dann auf die Schaltfläche
, um die Lasten anzuzeigen (2).
Sie werden feststellen, dass die Lastverteilung nicht mehr korrekt ist, da die Last nur einigen Stäben des Rahmenriegels zugewiesen ist. Öffnen Sie den Lastassistenten entweder durch Doppelklick auf die Last oder auf den entsprechenden Eintrag im "Navigator - Daten" (3).

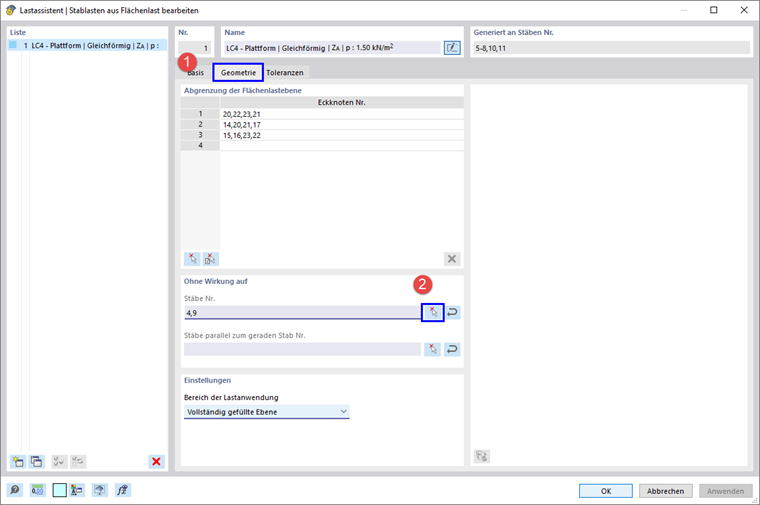

Wechseln Sie im Dialogfeld "Lastassistent bearbeiten" auf die Registerkarte Geometrie (1).

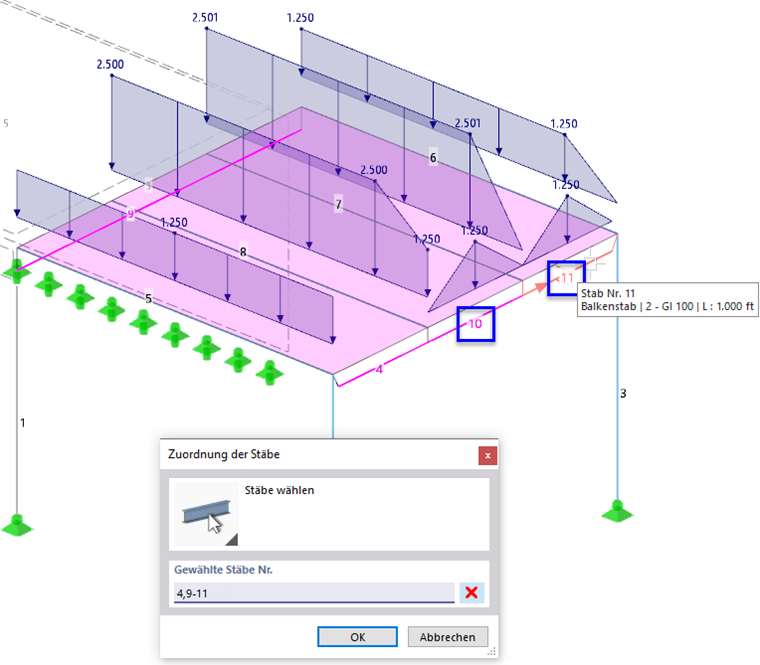

Klicken Sie im Bereich "Einfluss entfernen von" (2) auf die Schaltfläche
, um die irrelevanten Stäbe des Rahmenriegels grafisch hinzuzufügen.
Wählen Sie im Arbeitsfenster die neuen Stäbe Nr. 10 und 11 aus, indem Sie nacheinander auf sie klicken.
Nachdem Sie auf OK geklickt haben, kehren Sie zum Dialogfeld zurück. Schließen Sie es, indem Sie erneut auf OK klicken. Alle Stäbe des Rahmenriegels sind nun ohne Lasten.
Klicken Sie abschließend erneut auf die Schaltfläche
, um die Lasten wieder auszublenden.
