Es necesario ajustar ligeramente el modelo para que las uniones puedan definirse de una forma sencilla. De lo contrario, modelarlas sería bastante complejo.
Si se muestran resultados, desactívelos haciendo clic en el botón
de la barra de herramientas. A continuación, asegúrese de que la vista Modelo alámbrico esté activa. Puede configurarla seleccionando la opción
de la lista del botón
.
División de la viga de pórtico
La viga de pórtico se modeló como una única viga continua. Para crear uniones de acero donde las vigas de la retícula menor se empotran en la viga, la viga de pórtico debe dividirse.
Haga clic en el botón

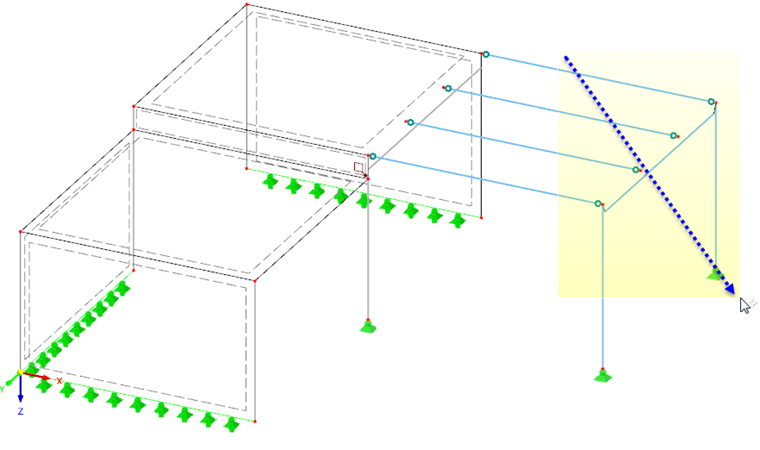

de la barra de herramientas para activar la función "Conectar líneas/miembros". A continuación, dibuje una ventana sobre toda la viga de pórtico.
Cuando el programa le pregunte si deben eliminarse todos los resultados debido a la modificación, haga clic en Sí. Entonces la línea continua del miembro 4 se divide.
Haga clic con el botón derecho en un área vacía del área de trabajo o pulse Esc para salir de la función.
Ajuste de las excentricidades de barra

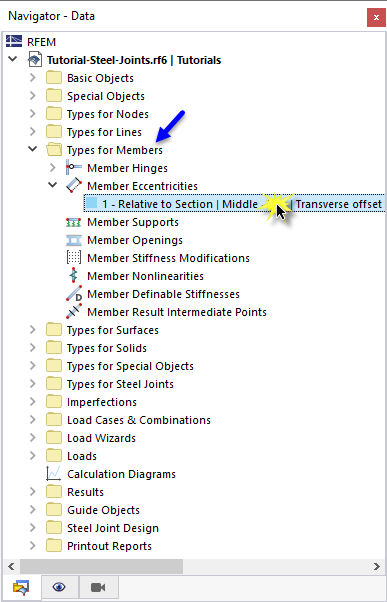

Deben ajustarse las excentricidades de barra resultantes de la división. Seleccione el Navegador - Datos y abra después la categoría Tipos para miembros. En la categoría Excentricidades de miembro, haga doble clic en el tipo de excentricidad n.º 1 - Relativo a la sección.

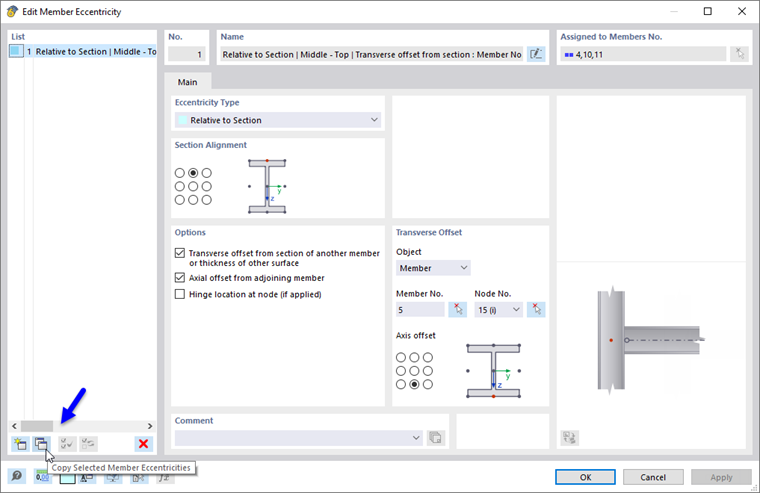

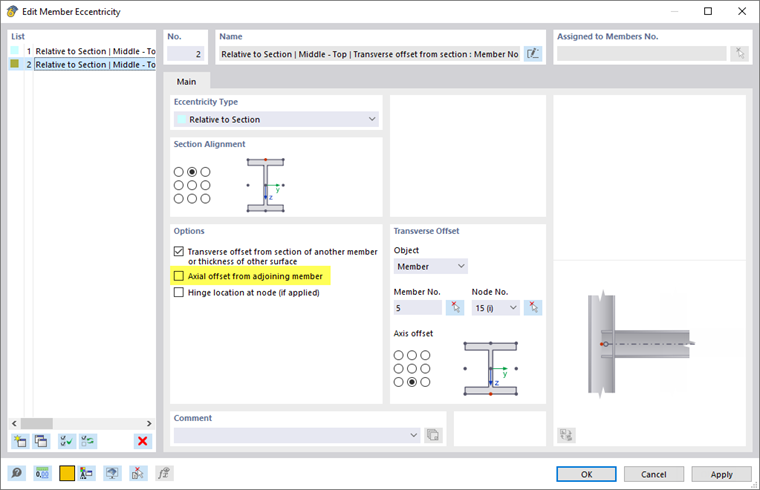

En el cuadro de diálogo "Editar excentricidad de miembro", haga clic en el botón
para copiar la excentricidad de miembro seleccionada.
Desactive la opción Desplazamiento axial respecto al miembro adyacente.

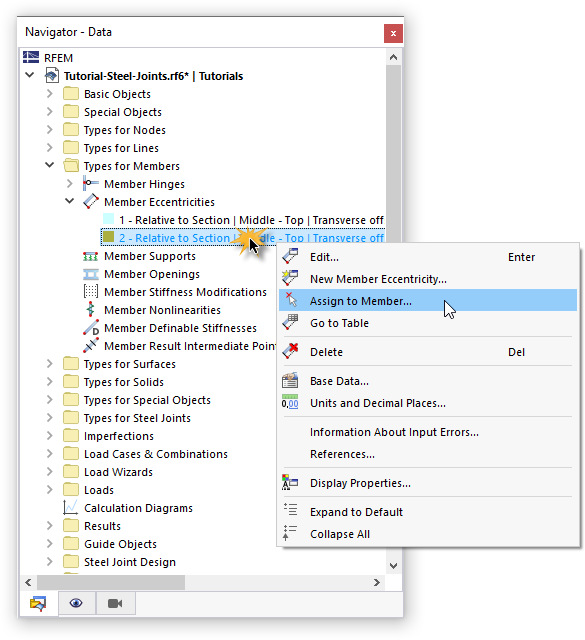

Haga clic en OK para cerrar el cuadro de diálogo. Para asignar el nuevo tipo de excentricidad, haga clic con el botón derecho en ese elemento en el "Navegador - Datos". A continuación, seleccione la opción Asignar a miembro en el menú contextual.

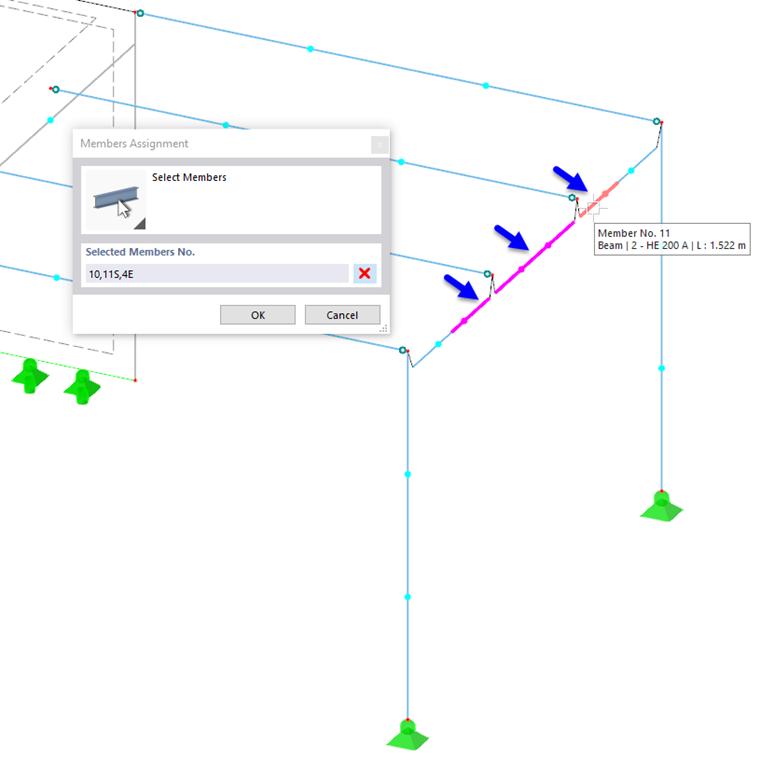

Los miembros se dividen gráficamente en tercios. Seleccione aquellas partes de la viga de pórtico donde se conectan las vigas de la retícula interior:
- Miembro 4 - Fin (haga clic en la parte derecha)
- Miembro 10 (haga clic en la parte central para asignarlo a ambos extremos)
- Miembro 11 - Inicio (haga clic en la parte izquierda)
Haga clic en OK en la ventana "Asignación de miembros" para asignar las excentricidades.

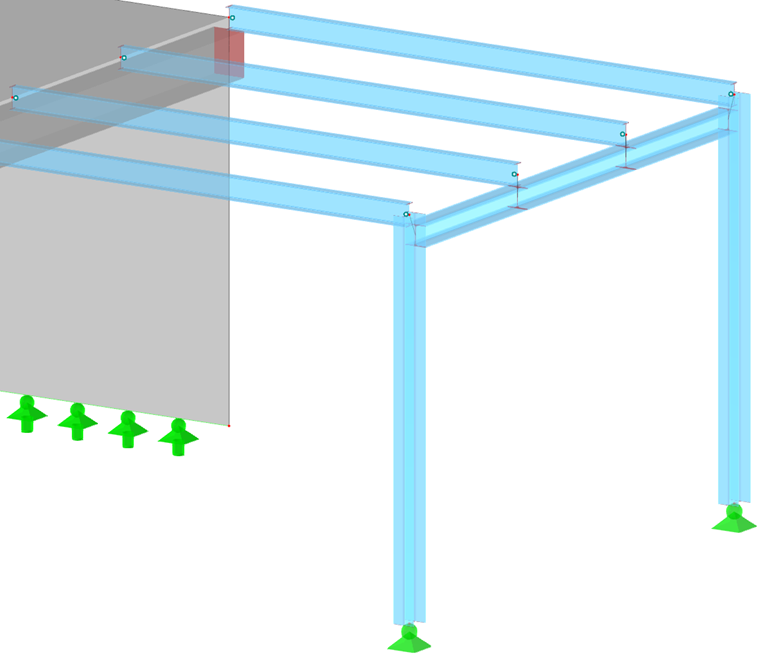

Puede comprobar las modificaciones en la vista "Modelo transparente".
Para los siguientes pasos, vuelva a establecer la vista Modelo alámbrico.
Ajuste del asistente de cargas para la plataforma
Cuando se dividió la viga de pórtico, se crearon nuevos miembros. Esta modificación también afecta al Asistente de cargas, que transfiere la carga de la plataforma a las vigas de la retícula menor.

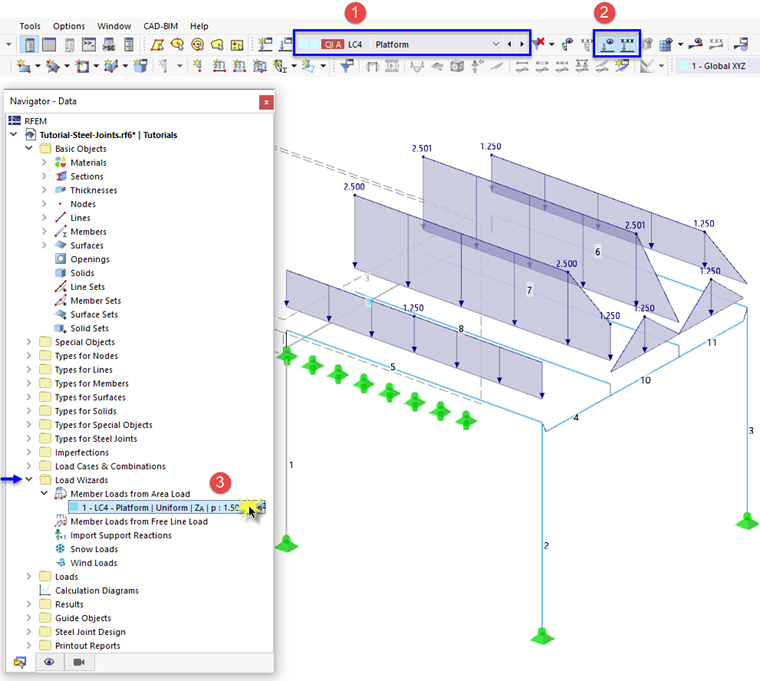

Seleccione LC4 Plataforma en la lista de casos de carga de la barra de herramientas (1). A continuación, haga clic en el botón
para mostrar las cargas (2).
Observará que la distribución de las cargas ya no es correcta, ya que la carga se asigna solo a algunos miembros de la viga de pórtico. Abra el Asistente de cargas haciendo doble clic en la carga o en el elemento correspondiente del "Navegador - Datos" (3).
En el cuadro de diálogo "Editar asistente de cargas", cambie a la pestaña Geometría (1).
Haga clic en el botón
del área "Eliminar influencia de" (2) para añadir gráficamente los miembros irrelevantes de la viga de pórtico.

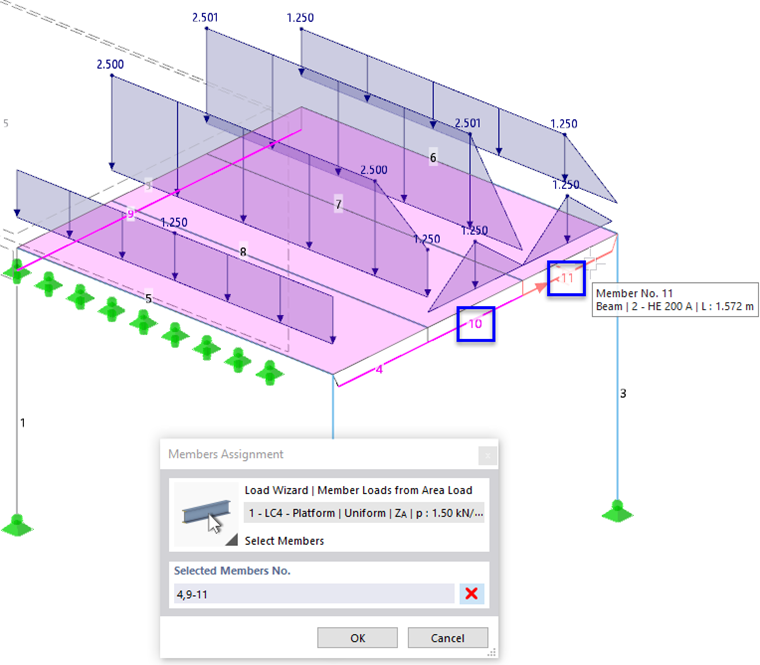

En la ventana de trabajo, seleccione los nuevos miembros n.º 10 y 11 haciendo clic en ellos uno tras otro.

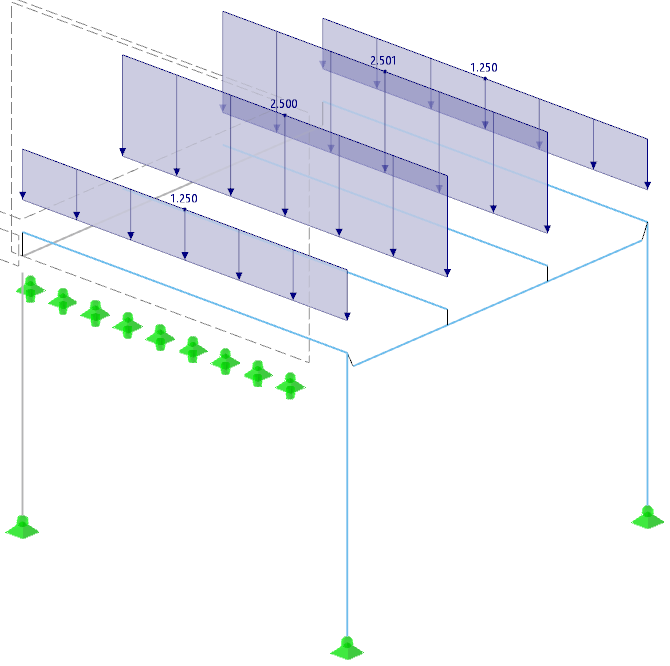

Cuando haya hecho clic en OK, volverá al cuadro de diálogo. Ciérrelo haciendo clic de nuevo en OK. Todos los miembros de la viga de pórtico están ahora sin cargas.
Por último, haga clic en el botón
para ocultar de nuevo las cargas.
