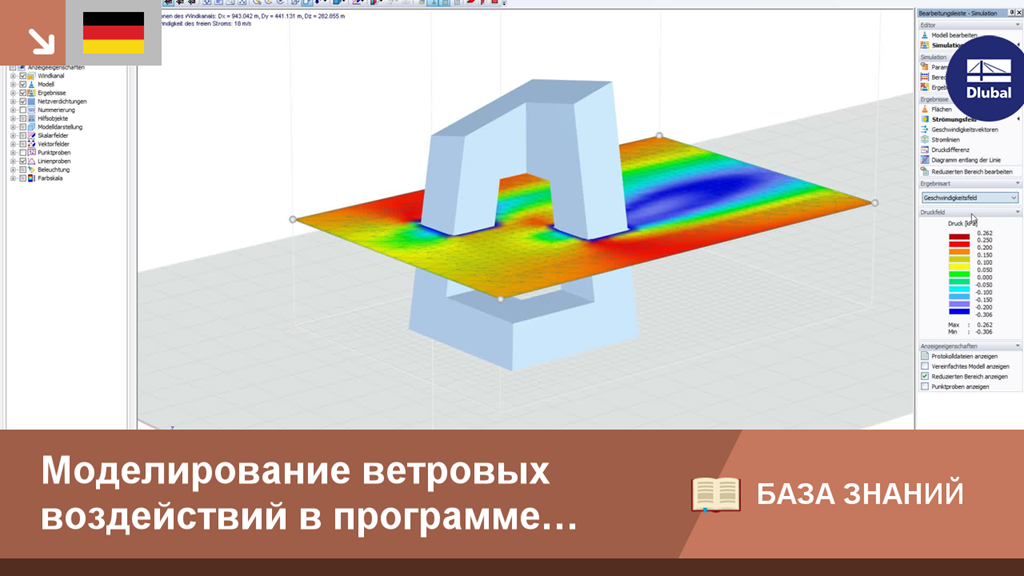

[DE] Моделирование ветровых воздействий с помощью программы RWIND Simulation и передача ветровых ...
Видео
Первые шаги в RFEM
Описание
Программа RWIND Simulation является автономной программой и существует в дополнение к программе для расчета конструкций RFEM или RSTAB. Вследствие основного допущения, касающегося определения ветровых нагрузок у зданий с передачей сил в конструктивную модель, существует естественная связь между программой RFEM или RSTAB и RWIND Simulation.
Данное соотношение позволяет экспортировать каждую модель RFEM или RSTAB в программу RWIND Simulation через интерфейс программы с определением ветровой нагрузки и затем возвращать ветровые нагрузки на поверхности элементов после расчета. В то же время можно использовать программу RWIND Simulation без программы RFEM или RSTAB.
Ключевые слова
База знаний Dlubal RWIND Simulation Моделирование воздействий ветра Аэродинамическая труба ветровой поток Анализ ветрового потока Расчет расхода Численная аэродинамическая труба OpenFOAM Усадочная пленка Создание ветровой нагрузки Программа для моделирования ветровых воздействий CFD программа для моделирования ветра Определение воздушных потоков Ветровые воздействия на здание граничный слой Турбулентность Вихрь Форма здания Ток накаливания Dlubal KB База знаний Технический вклад
