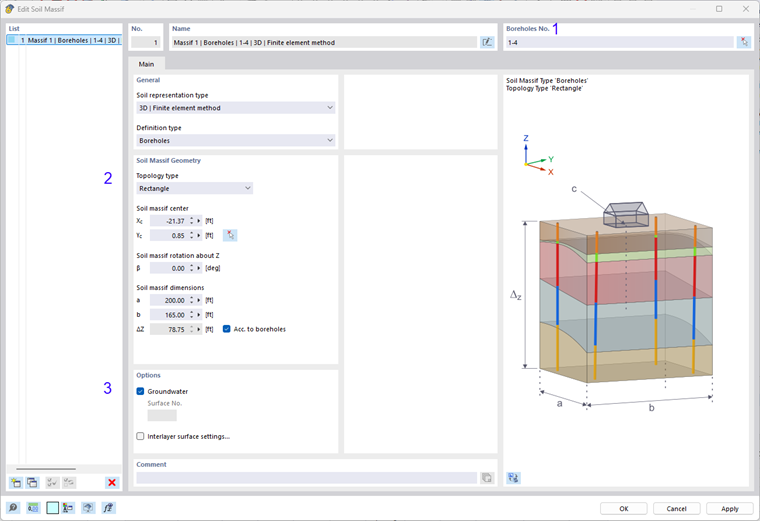

È possibile inserire i dati per il tipo di blocco di terreno Registri di perforazione del terreno nella finestra di dialogo sottostante.
Fori di perforazione
Nell'area (1), i fori di perforazione da cui deve essere generato il massiccio devono essere assegnati al massiccio. Questo può essere fatto direttamente inserendo il numero del rispettivo campione nel campo corrispondente o selezionando la selezione grafica.
Geometria del blocco di terreno
Nell'area (2), è definita la geometria del blocco di terreno. Il tipo di topologia descrive la forma dell'area di base del massiccio.
Specifica il centro della superficie del blocco di terreno. I valori a e b descrivono le lunghezze totali dei bordi esterni del massiccio.
Il bordo superiore del massiccio risulta dal bordo superiore dei campioni di terreno. La profondità del massiccio è descritta da ΔZ.
È possibile definire una rotazione intorno all'asse z per il massiccio.
Opzioni
Se il livello delle acque sotterranee deve essere preso in considerazione nella successiva analisi del blocco di terreno, la casella di controllo corrispondente deve essere selezionata in Opzioni nella sezione (3). Attivando la casella di controllo, la superficie delle acque sotterranee viene generata dai rispettivi livelli delle acque sotterranee dei campioni di terreno assegnati e inserita nel campo della casella di controllo.
Qui è anche possibile attivare la casella di controllo "Impostazioni per layer per interfacce layer". Questo crea una scheda con lo stesso nome accanto alla scheda Principale del blocco di terreno. Qui, è possibile impostare i punti di vincolo esterno delle spline che definiscono i contorni dello strato.

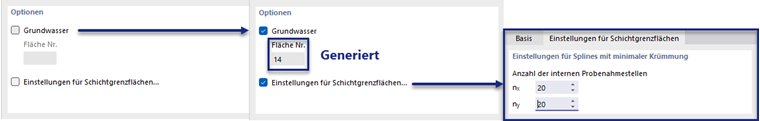

Entrambe le opzioni e i loro effetti sono mostrati nella figura seguente.
Genera
Se il blocco di terreno è completamente descritto dai valori di input, è possibile crearlo facendo clic sui pulsanti "OK" o "Applica".
Utilizzando la funzione Genera, un blocco di terreno costituito da un solidi del tipo "Terreno" per strato viene creato secondo la geometria specificata e la stratificazione dai campioni di terreno. Per questo, le superfici al contorno degli strati di terreno dei solidi sono approssimate per mezzo di superfici del tipo NURBS. Se si seleziona un tipo bidimensionale come immagine del tipo di terreno, i solidi generati sono disattivati per il calcolo, poiché sono necessari solo per la determinazione delle costanti elastiche del vincolo esterno.
Inoltre, i vincoli esterni delle superfici laterali e inferiori vengono generati se è stato selezionato come rappresentazione tridimensionale del terreno. Come vincolo esterno, un vincolo esterno della superficie incernierato è definito sul suo lato inferiore e i vincoli esterni dei rulli, che consentono spostamenti paralleli alla superficie, sono selezionati per le superfici dei bordi laterali.

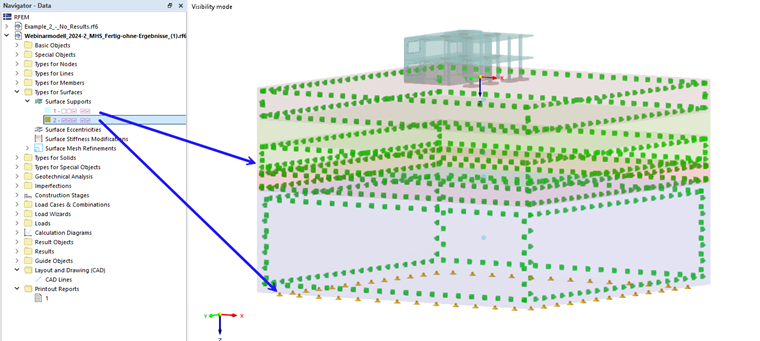

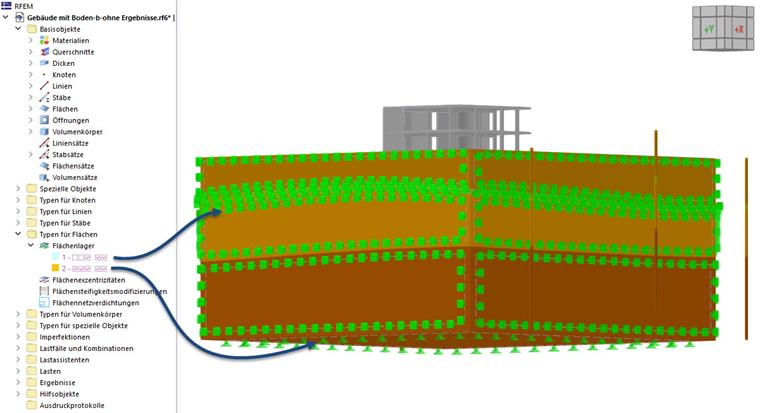

Il vincolo esterno generato può essere trovato e visualizzato nella sottocartella Vincoli esterni delle superfici della cartella Tipi per superfici nel Navigatore - Dati. Questo può essere visto nella figura seguente.
Video

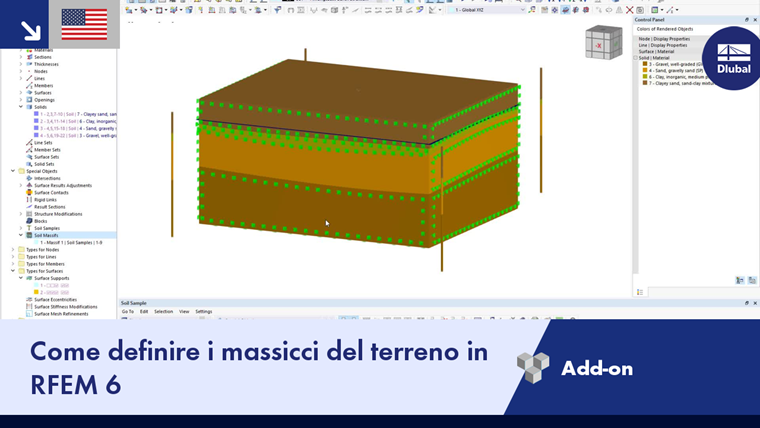

Il seguente video mostra in sintesi la procedura di creazione di blocchi di terreno dai tronchi di perforazione del terreno in RFEM 6.
>
