Ce chapitre explique comment créer et gérer les étages.

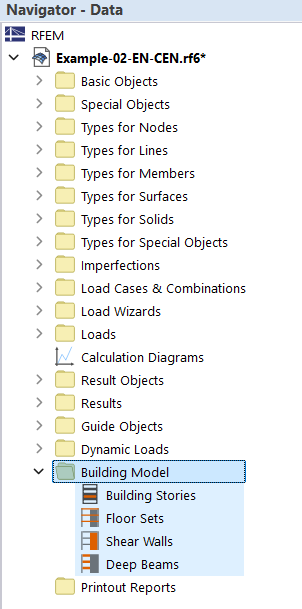

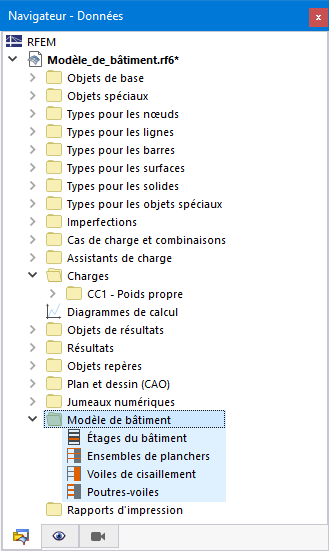

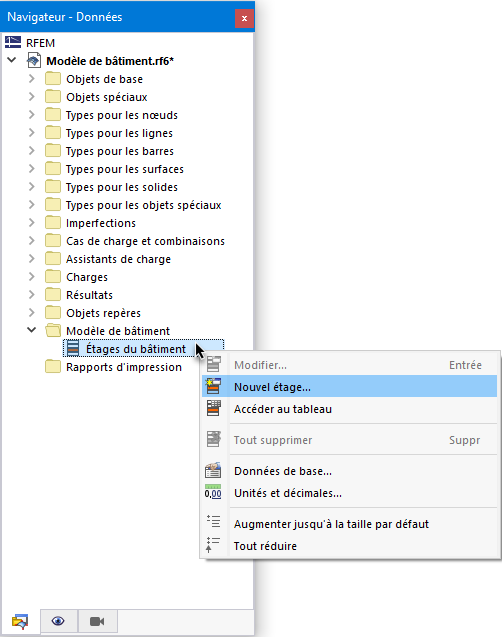

Si le module complémentaire Modèle de bâtiment est activé, il est possible de créer un nouvel étage de bâtiment dans la catégorie « Modèle de bâtiment » du Navigateur - Données. Cliquez avec le bouton droit sur l'entrée Étages du bâtiment pour ouvrir le menu contextuel.
La boîte de dialogue « Étages du bâtiment » s'ouvre. Vous pouvez y définir les étages individuels.
Dimensions de l'étage
Vous pouvez entrer la hauteur d'étage manuellement ou la définir graphiquement dans le modèle à l'aide du bouton .
Options globales
Des spécifications supplémentaires sont possibles pour chaque étage. Vous pouvez également les redéfinir ou les modifier dans cette boîte de dialogue. Les différentes options sont expliquées dans le chapitre Options globales.
Informations | Solution analytique
Dans cette section, vous trouverez des informations spécifiques sur l'étage sélectionné dans la « liste » de gauche. Les informations analytiques de l'étage sont répertoriées dans la colonne de gauche tandis que les informations calculées sur la base du maillage EF dans la colonne de droite.
Graphique
Dans la zone de dialogue de droite, vous pouvez afficher un dessin statique de la hauteur de l'étage et une image dynamique de l'étage actuel en 3D. Utilisez le bouton pour basculer entre les deux options d'affichage. Dans la vue 3D, les options habituelles de contrôle du graphique de RFEM sont disponibles.
