Este capítulo describe la forma de crear y administrar las plantas.

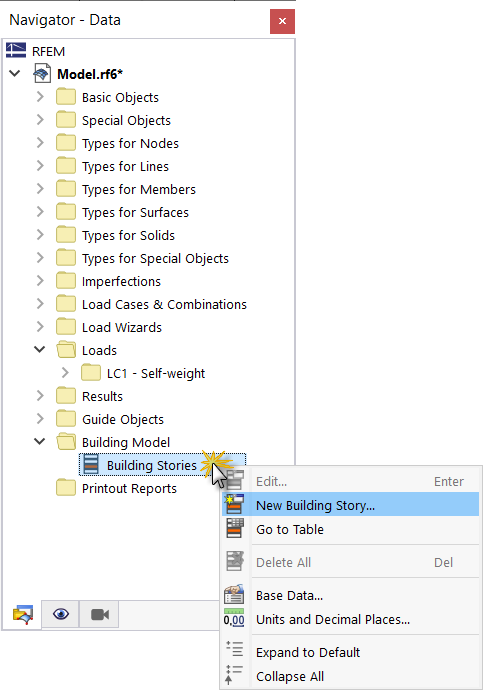

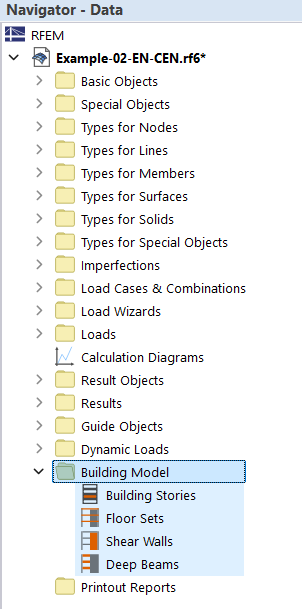

Si el modelo de construcción adicional está activado en los datos básicos del modelo, puede crear una nueva planta de construcción en el navegador - Datos en la categoría ' Modelo de construcción '. Haga clic con el botón secundario del ratón en la entrada Plantas del edificio para abrir el menú contextual.
Se abre el cuadro de diálogo "Plantas del edificio", en el que puede definir las plantas individualmente.
Dimensión de la planta
Puede introducir la altura de la planta manualmente o definirla gráficamente en el modelo utilizando el botón
.
Opciones globales
Son posibles especificaciones adicionales para cada planta, que también puede definir o modificar en este cuadro de diálogo. Las opciones individuales se explican en el capítulo Opciones globales.
Información | Analítica y red
En esta área encontrará información específica sobre la planta seleccionada en la "lista" a la izquierda. En la columna de valores de la izquierda se incluye información analítica acerca de la planta, en la columna de la derecha, la información que se calculó basándose en la malla de EF.
Gráfico
En el área de diálogo de la derecha, puede mostrar un dibujo estático de la altura de la planta, así como una imagen dinámica de la planta actual en 3D. Utilice el botón
para cambiar entre las dos opciones de visualización. La vista 3D ofrece las opciones habituales para controlar el gráfico como en RFEM.
