Definition der Geschosse

Dieses Kapitel beschreibt, wie Sie die Geschosse anlegen und verwalten können.

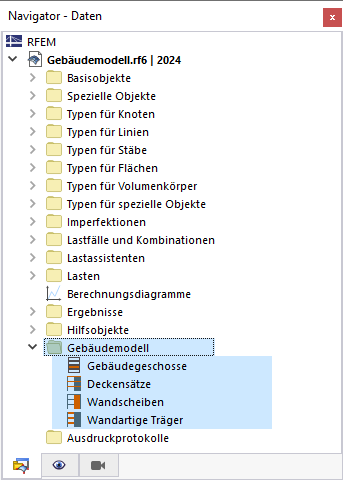

Wenn bei den Modell-Basisangaben das Add-On Gebäudemodell aktiviert ist, können Sie im Navigator - Daten in der Kategorie 'Gebäudemodell' ein neues Gebäudegeschoss anlegen. Klicken Sie den Eintrag Gebäudegeschosse mit der rechten Maustaste an, um das Kontextmenü aufzurufen.

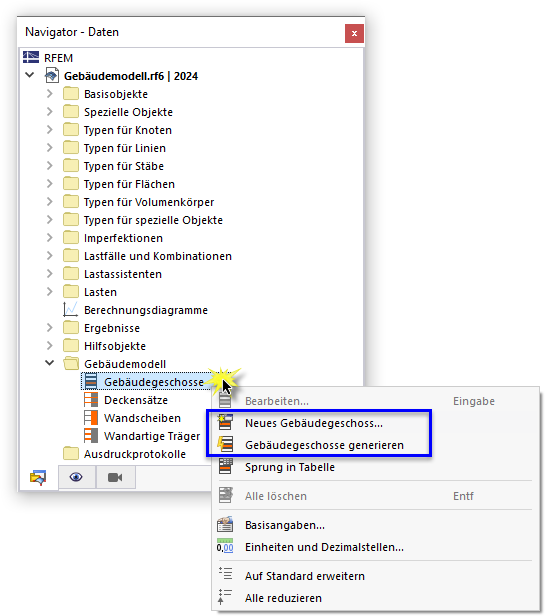

01 Neues Gebäudegeschoss erstellen

Es öffnet sich der Dialog 'Gebäudegeschosse', in dem Sie die einzelnen Geschosse definieren können.

02 Dialog 'Gebäudegeschosse'

Geschossabmessung

Sie können die Geschosshöhe manuell angeben oder über die Schaltfläche durch Anklicken von zwei Knoten grafisch im Modell festlegen.

Globale Optionen

Für jedes Geschoss sind zusätzliche Vorgaben möglich, welche Sie in diesem Dialog auch neu definieren oder modifizieren können. Die einzelnen Möglichkeiten sind im Kapitel Globale Optionen erläutert.

Informationen | Analytisch & Netz

In diesem Abschnitt finden Sie spezifische Informationen zu dem Geschoss, das in der 'Liste' links selektiert ist. In der linken Werte-Spalte sind die analytischen Informationen zum Geschoss aufgelistet, in der rechten Spalte die Informationen, die auf Basis des FE-Netzes berechnet wurden.

Grafik

Im rechten Dialogbereich können Sie entweder eine statische Skizze der Geschosshöhe und ein dynamisches Bild des aktuellen Geschosses in 3D-Ansicht darstellen. Mit der Schaltfläche wechseln Sie zwischen den beiden Darstellungsmöglichkeiten. In der 3D-Ansicht stehen die in RFEM üblichen Möglichkeiten zur Steuerung der Grafik zur Verfügung.
