Definování podlaží

Tato kapitola popisuje, jak lze vytvářet a spravovat podlaží.

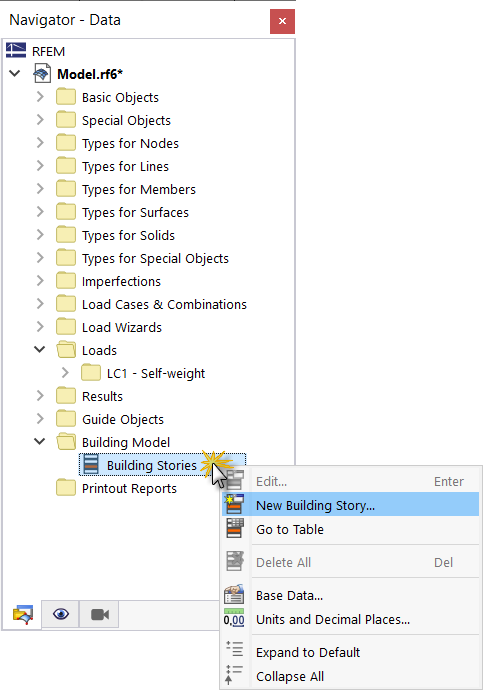

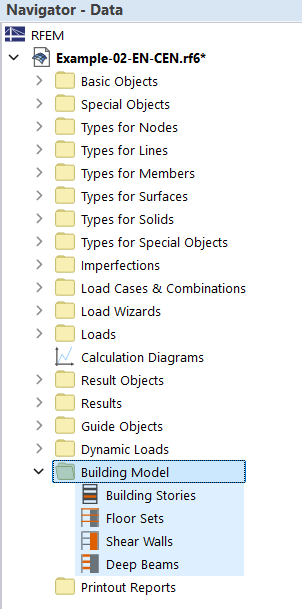

Pokud je v základních údajích modelu aktivován addon Model budovy , lze v Navigátoru - Data vytvořit nové podlaží budovy v kategorii ' Model budovy '. Pravým tlačítkem myši klikněte na položku Budova a otevře se místní nabídka.

01 Vytvořit nové podlaží budovy

Otevře se dialog ' Building podlaží ', v němž lze definovat jednotlivá podlaží.

02 Dialog ' Stavební podlaží '

Rozměr podlaží

Výšku podlaží lze zadat ručně nebo ji můžeme zadat graficky v modelu pomocí tlačítka .

Globální možnosti

Pro každé podlaží jsou k dispozici další specifikace, které lze také v tomto dialogu nově definovat nebo upravit. Jednotlivé možnosti jsou vysvětleny v Kapitola Globální možnosti .

Informace | Analytická a síťová

V této sekci najdete informace o vybraném podlaží v 'seznamu' na levé straně. V levém sloupci s hodnotami jsou uvedeny analytické informace o podlaží, v pravém sloupci údaje, které byly spočítány na základě sítě konečných prvků.

Grafika

V pravé části dialogu lze buď zobrazit statický náčrt výšky podlaží a dynamický obrázek aktuálního stropu ve 3D. Pomocí tlačítka lze přepínat mezi oběma možnostmi zobrazení. Ve 3D pohledu jsou v programu RFEM k dispozici obvyklé možnosti pro ovládání grafiky.
