Les résultats de la recherche de forme sont intégrés dans le programme principal. L'interprétation générale des résultats est décrite dans le manuel en ligne.
Forme
Une fois le calcul de recherche de forme terminé, le Navigateur de projet - Résultats affiche l'entrée Forme avec trois sous-entrées (voir la Figure 2.10).
- Courbes de niveau
- Inclinaisons
- Directions des inclinaisons

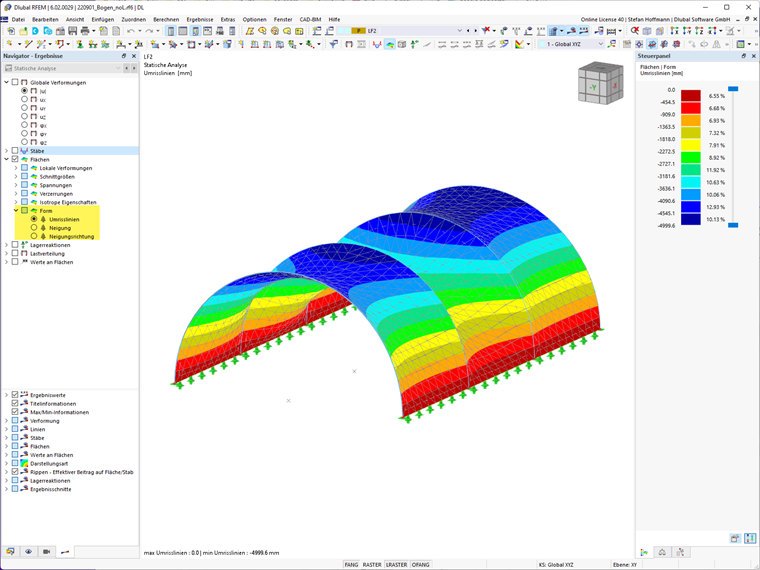

Courbes de niveau
Les contours correspondent aux lignes de calque du plan global XY.

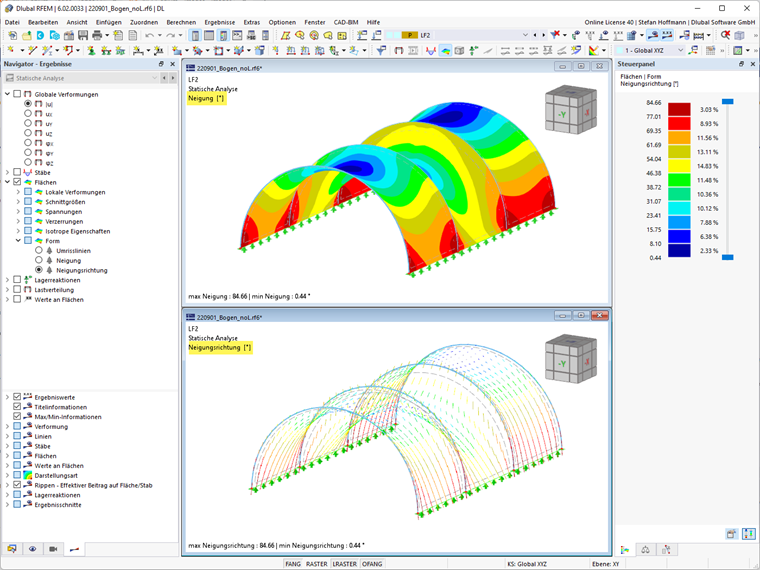

Pente
L'entrée d'inclinaison peut être utilisée pour afficher l'inclinaison maximale à l'emplacement respectif de la membrane par rapport au plan global XY.
Directions des inclinaisons
Les angles peuvent également être représentés par des directions d'inclinaison.
Topologie

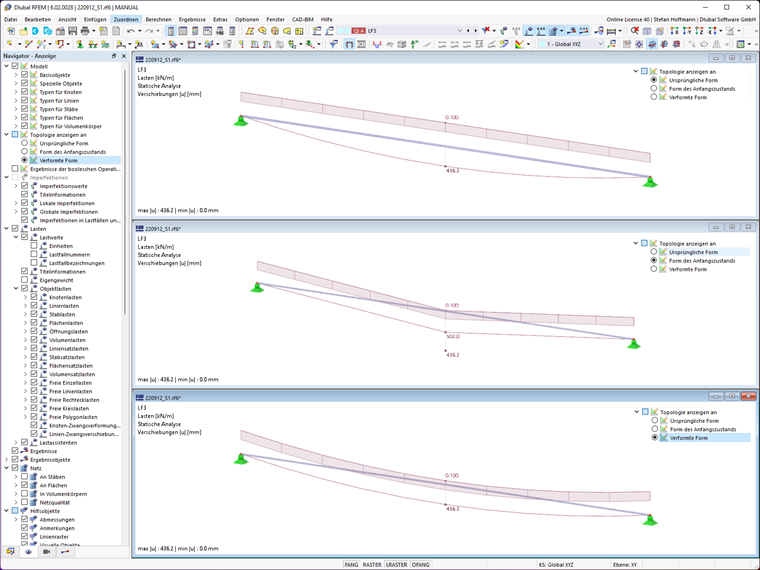

Vous avez également la possibilité d'adapter l'affichage du modèle à la forme trouvée. Pour ce faire, l'entrée Afficher la topologie à l'intérieur du navigateur comprend trois sous- entrées :
- Forme d'origine
- Forme de l'état initial
- Déformée
Vous avez également la possibilité de contrôler directement l'affichage à l'aide du bouton dans la barre de menu Affichage.

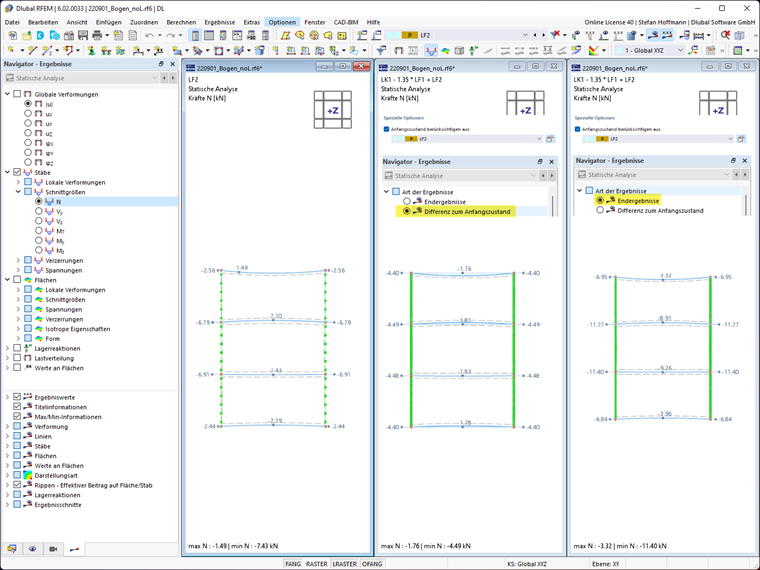

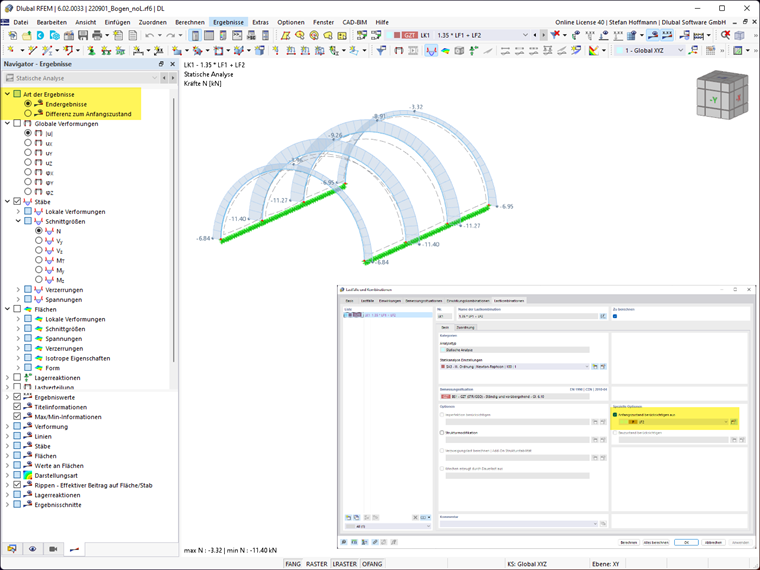

Type de résultats
Si la recherche de forme est utilisée comme état initial dans une analyse statique, vous pouvez choisir d'afficher les résultats finaux ou la différence par rapport à l'état initial.
