I risultati del form-finding sono integrati nel programma principale. Un'interpretazione generale dei risultati è descritta nel RFEM 6 online Manual.
Forma
Dopo il calcolo del form-finding, il navigatore - Risultati mostra la voce Forma incluse tre sottovoci:
- Linee di contorno
- Inclinazioni
- Direzione dell'inclinazione

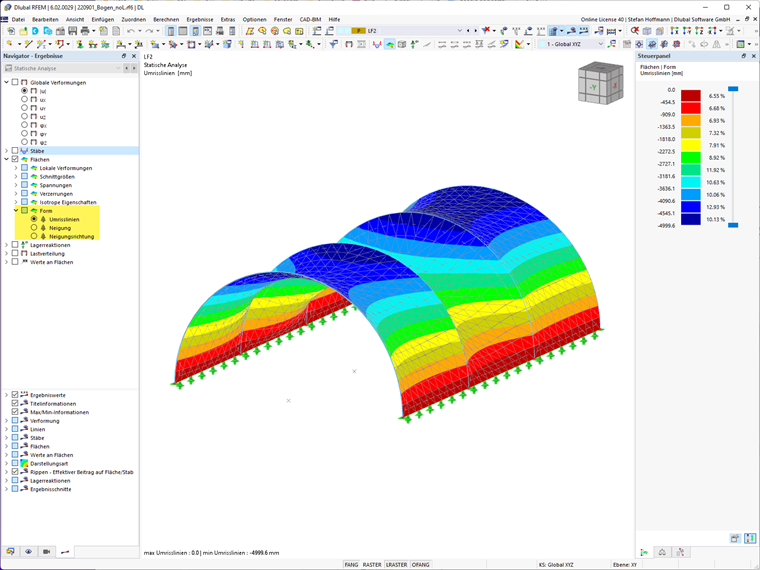

Linee di contorno
Le linee di contorno corrispondono alle linee di layer del piano XY globale.
Inclinazione
La voce di inclinazione può essere utilizzata per visualizzare l'inclinazione massima nella rispettiva posizione della membrana in relazione al piano XY globale.
Direzione dell'inclinazione
Gli angoli possono anche essere rappresentati come direzioni di inclinazione.

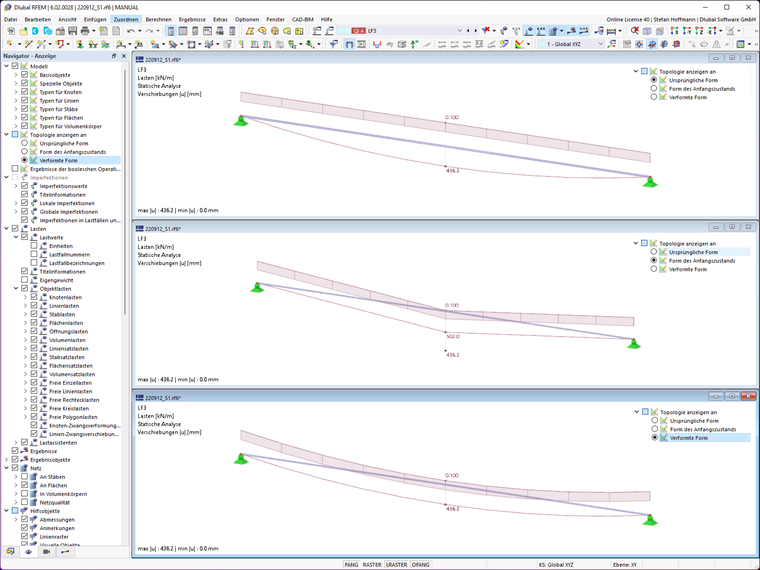

Topologia
Hai anche la possibilità di adattare la visualizzazione del modello alla forma trovata. A tale scopo, c'è Mostra topologia all'immissione nella visualizzazione del navigatore con tre sottovoci :
- Forma originale
- Forma dello stato iniziale
- Forma deformata
Hai anche la possibilità di controllare la visualizzazione direttamente utilizzando il pulsante nella barra dei menu Visualizza.

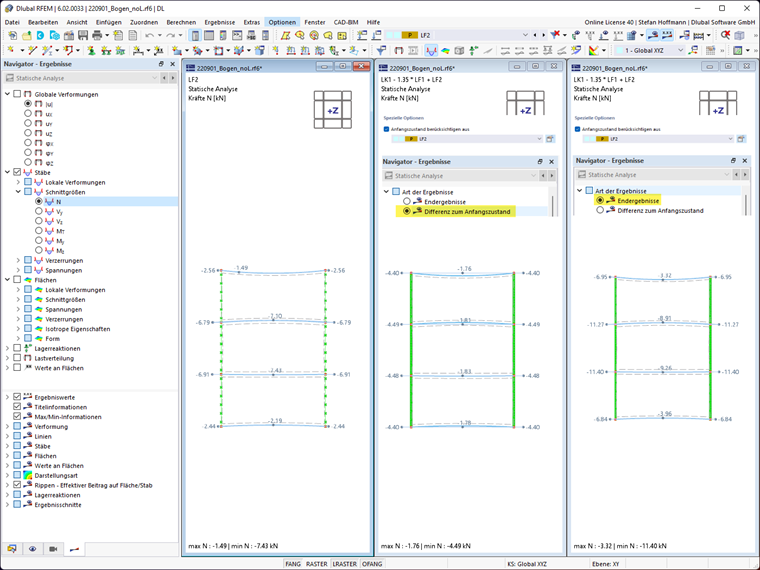

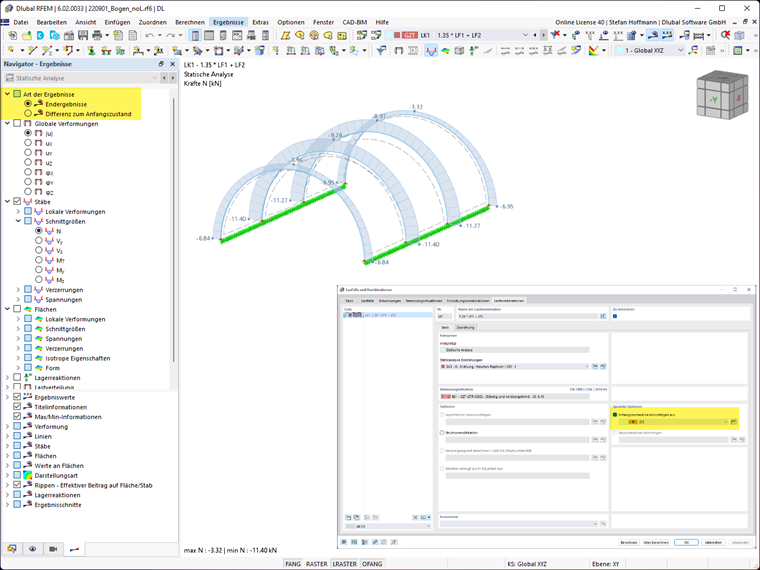

Tipo di risultati
Se il rilevamento della forma è utilizzato come stato iniziale in un'analisi statica, è possibile scegliere se visualizzare i risultati finali o la differenza dallo stato iniziale.
