Die Ergebnisse der Formfindung sind im Hauptprogramm integriert. Die allgemeine Interpretation der Ergebnisse ist im RFEM 6 Online-Handbuch beschrieben.
Form
Nach der Berechnung der Formfindung erscheint im Navigator - Ergebnisse der Eintrag Form mit drei Untereinträgen:
- Umrisslinien
- Neigung
- Neigungsrichtung

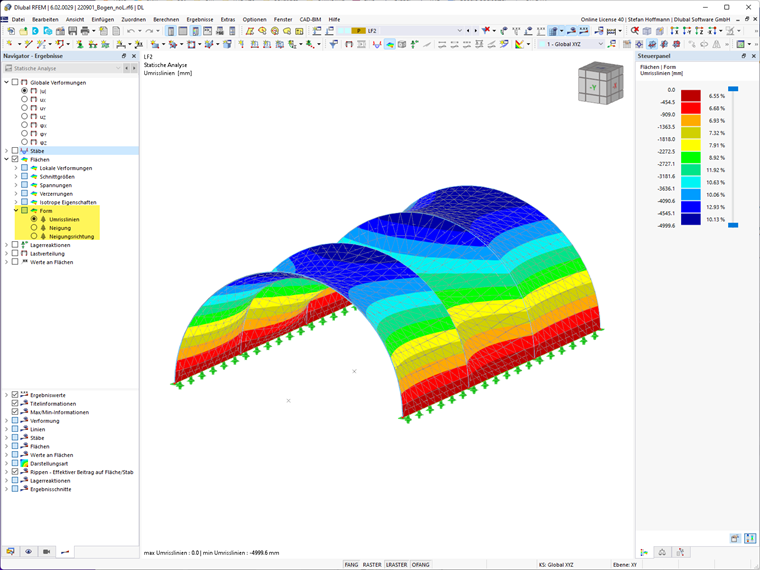

Umrisslinien
Die Umrisslinien entsprechen den Schichtlinien der globalen XY-Ebene.

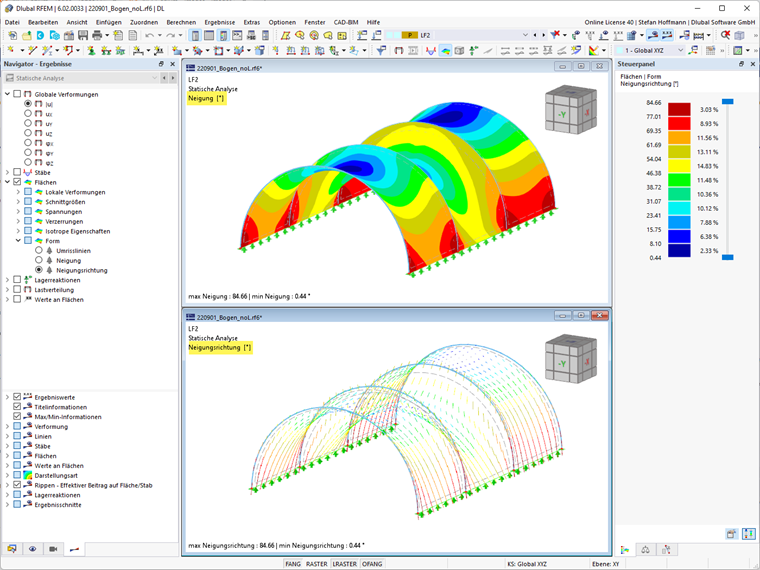

Neigung
Über den Eintrag Neigungen kann die maximale Neigung an der jeweiligen Stelle der Membran gegenüber der globalen XY-Ebene angezeigt werden.
Neigungsrichtung
Die Winkel lassen sich auch als Neigungsrichtungen darstellen.
Topologie

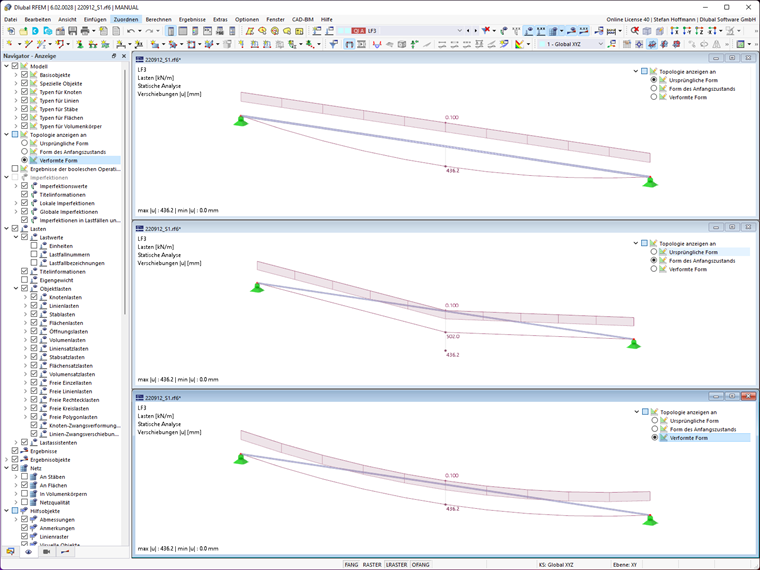

Ferner haben Sie die Möglichkeit, die Modelldarstellung an die gefundene Form anzupassen. Es gibt dazu im Navigator - Anzeige den Eintrag Topologie anzeigen an mit drei Untereinträgen:
- Ursprüngliche Form
- Form des Anfangszustandes
- Verformte Form
Sie haben auch die Möglichkeit, die Darstellung direkt über die Schaltfläche in der Menüleiste Ansicht zu steuern.

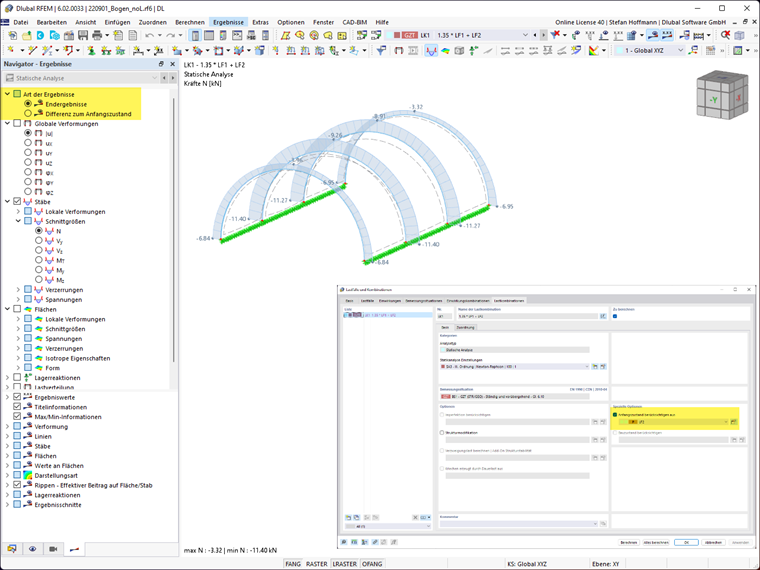

Art der Ergebnisse

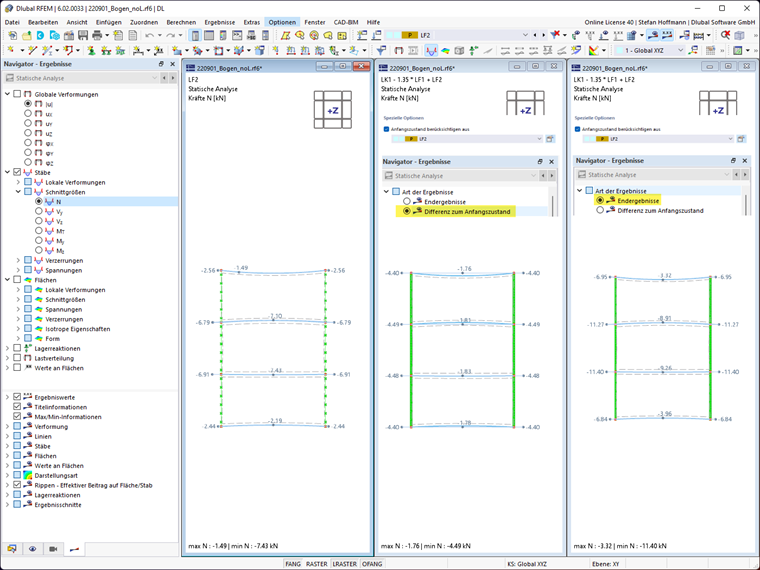

Wird die Formfindung als Anfangszustand in einer statischen Analyse verwendet, können Sie bei der Ergebnisdarstellung wählen, ob die Endergebnisse, oder die Differenz zum Anfangszustand dargestellt werden.
