Wyniki wyszukiwania kształtu są zintegrowane z programem głównym. Ogólna interpretacja wyników jest opisana w RFEM 6 online.
Kształt
Po zakończeniu obliczeń dla znajdowania kształtu, w Nawigatorze - Wyniki wyświetlana jest pozycja Kształt z trzema wpisami podrzędnymi:
- Linie konturowe
- Nachylenie
- Kierunek nachylenia
Linie konturowe
Linie konturowe odpowiadają konturom globalnej płaszczyzny XY.
Nachylenie
Parametr Nachylenia pokazuje maksymalne nachylenie w danym miejscu membrany w stosunku do globalnej płaszczyzny XY.
Kierunek nachylenia
Kąty mogą być również wyświetlane jako kierunki nachylenia.
Topologia

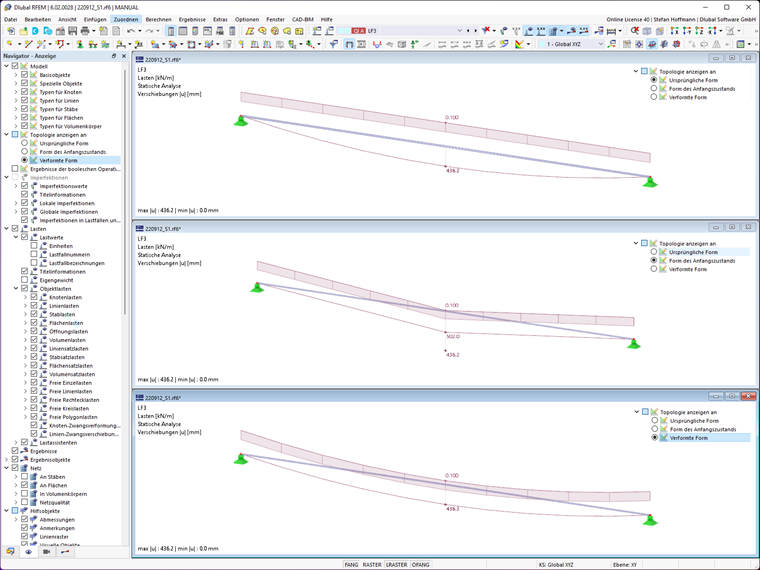

Ponadto istnieje możliwość dostosowania wyświetlania modelu do znalezionego kształtu. W tym celu w Nawigatorze - Wyświetlanie dostępna jest pozycja Topologia z trzema pozycjami podrzędnymi:
- Oryginalny kształt
- Kształt stanu początkowego
- Zdeformowany kształt
Istnieje również możliwość sterowania wyświetlaniem bezpośrednio za pomocą przycisku na pasku menu Widok.
Typ wyników

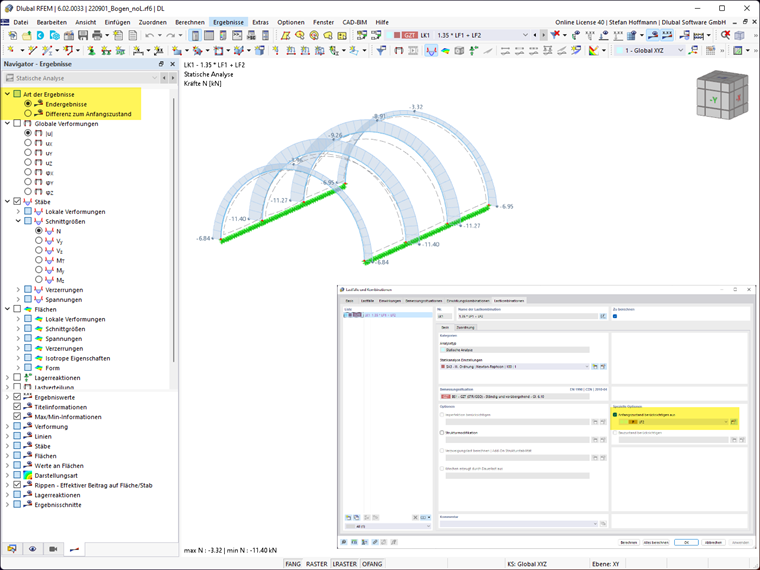

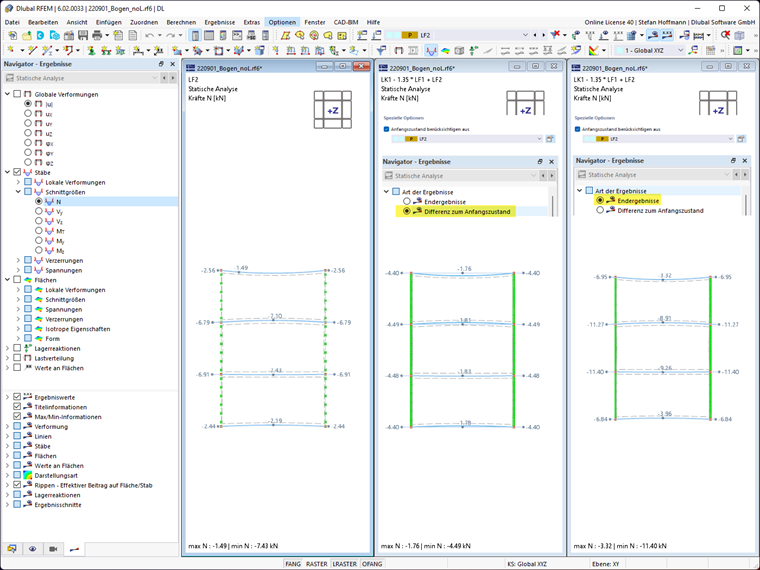

Jeżeli znajdowanie kształtu jest wykorzystywane jako stan początkowy w analizie statyczno-wytrzymałościowej, można wybrać, czy mają być wyświetlane wyniki końcowe, czy też różnicę w stosunku do stanu początkowego.
