Результат

После безошибочного расчета результаты отображаются на модели. Навигатор получает дополнительную вкладку: В Навигаторе - Результаты можно управлять, какие результаты отображать графически.

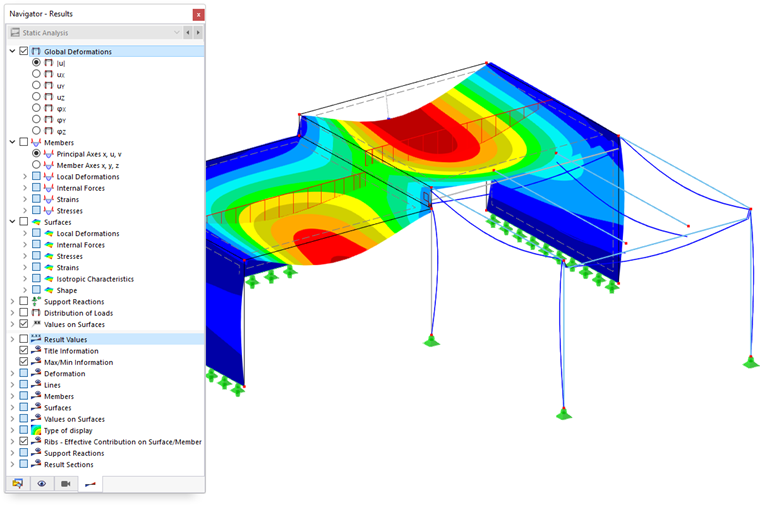

Графические результаты в навигаторе ' - Результаты '

В Таблице результаты управляются по видам результатов в категории Статический анализ.

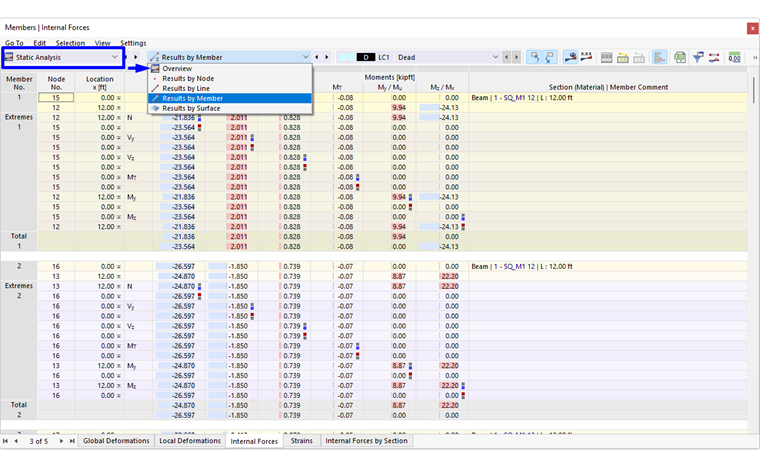

Результаты расчета с подкатегориями в таблице

Числовые результаты организованы в следующих подкатегориях:

• Обзор
• Результаты по узлам
• Результаты по линиям
• Результаты по стержням
• Результаты по поверхностям
• Результаты по объемам

Менеджер таблиц результатов

'Менеджер таблиц результатов' регулирует, какие таблицы отображаются. Вы можете вызвать этот диалог через меню Результаты с помощью функции Менеджер таблиц результатов. Альтернативно, используйте кнопку в заголовке программы или таблицы.

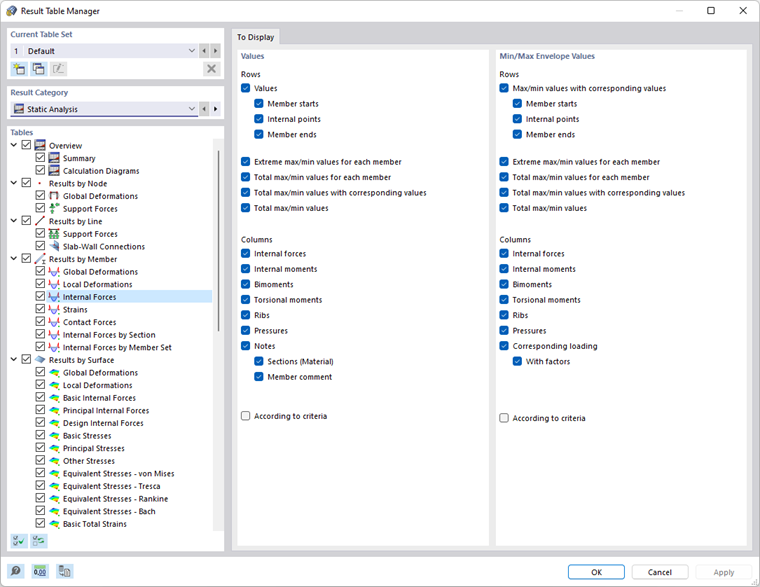

Определение результатов и подробностей в диспетчере таблиц результатов

В разделе 'Текущий набор таблиц' можно создать новую конфигурацию таблиц и применить её в текущей модели.

Используйте контрольные поля в дереве каталога 'Таблицы', чтобы указать, какие результаты вам нужны для анализа. При выборе записи, вы можете детально управлять выводом результатов в разделе 'Для отображения'. Соответствующие строки и столбцы таблиц будут отображаться или скрываться соответственно.

Контрольное поле 'Согласно критериям' позволяет отображать определенные значения результатов в таблицах. Вы можете настроить критерии для вывода результатов в отдельных вкладках.

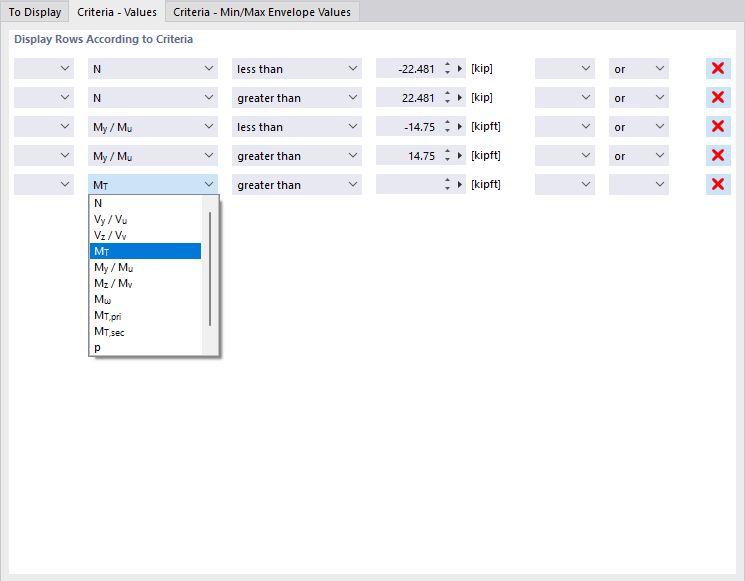

Определение критериев для вывода таблицы

Выберите тип результата во втором столбце. В следующих двух столбцах укажите, какое условие должно быть выполнено. Доступны следующие условия:

• равно
• не равно
• больше
• больше или равно
• меньше
• меньше или равно

Чтобы задать дополнительный критерий, выберите в последнем столбце запись 'или' (каждый критерий оценивается самостоятельно) или 'и' (должны быть выполнены все критерии). Затем в новой строке задайте следующее условие.
