Výsledky

Výsledky form-findingu jsou integrovány do hlavního programu. Obecný výklad výsledků je popsán v online manuálu pro RFEM 6.

Tvar

Po výpočtu form-findingu se v navigátoru - Výsledky zobrazí položka Tvar se třemi podpoložkami:

  • Obrysové linie
  • Sklon
  • Směr sklonu

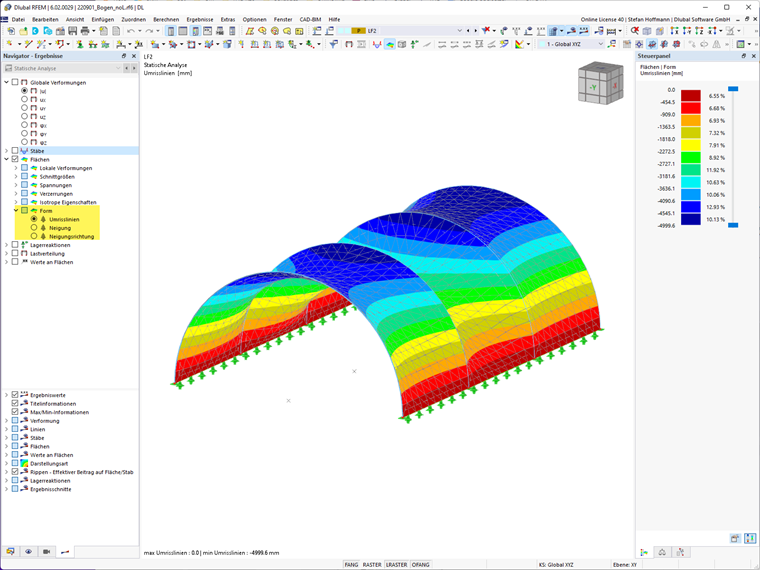

Obrysové linie

Obrysové linie odpovídají obrysům globální roviny XY.

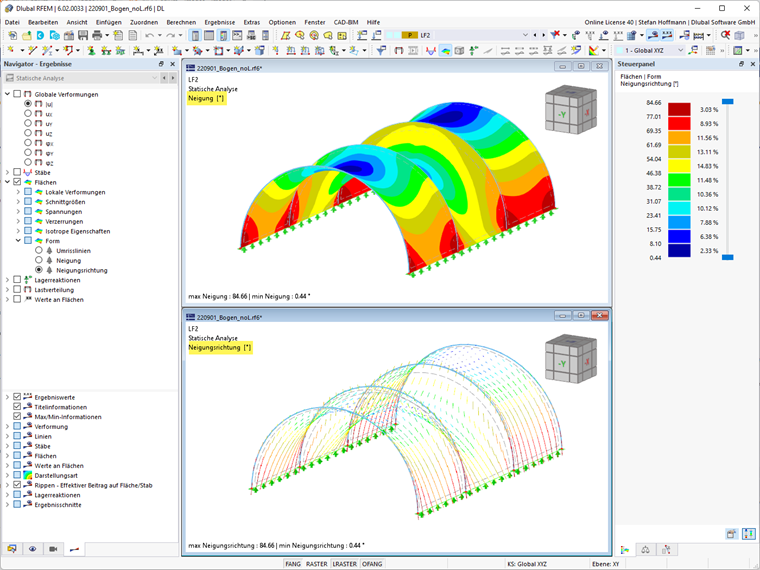

Sklon

Položka Sklony udává maximální sklon v příslušném místě membrány vůči globální rovině XY.

Směr sklonu

Úhly lze znázornit také ve směru sklonu.

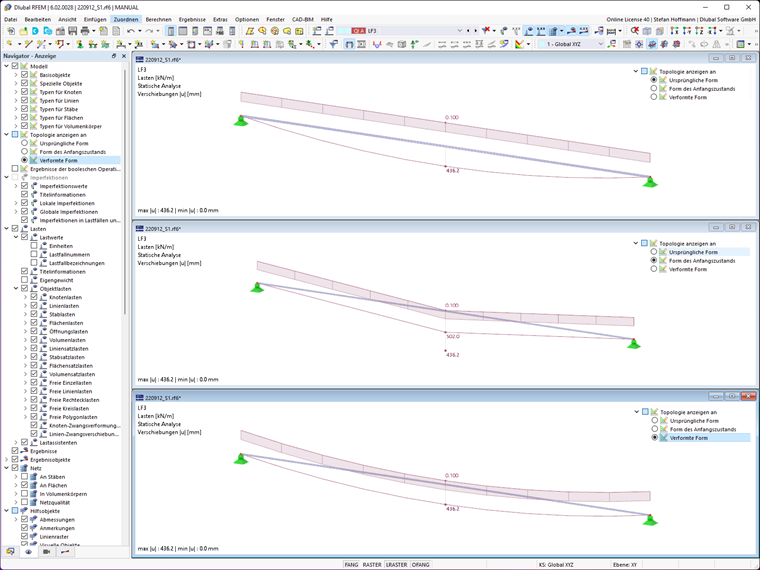

Topologie

Máte také možnost přizpůsobit zobrazení modelu nalezenému tvaru. Za tímto účelem je v navigátoru Zobrazit položka Topologie se třemi podpoložkami:

  • Původní tvar Zobrazit topologii na - původní tvar
  • Tvar počátečního stavu Zobrazit topologii na - tvar počátečního stavu
  • Deformovaný tvar Topologii zobrazit na - deformovaný tvar

Zobrazení máte také možnost přímo ovládat pomocí tlačítka v panelu nástrojů Zobrazit.

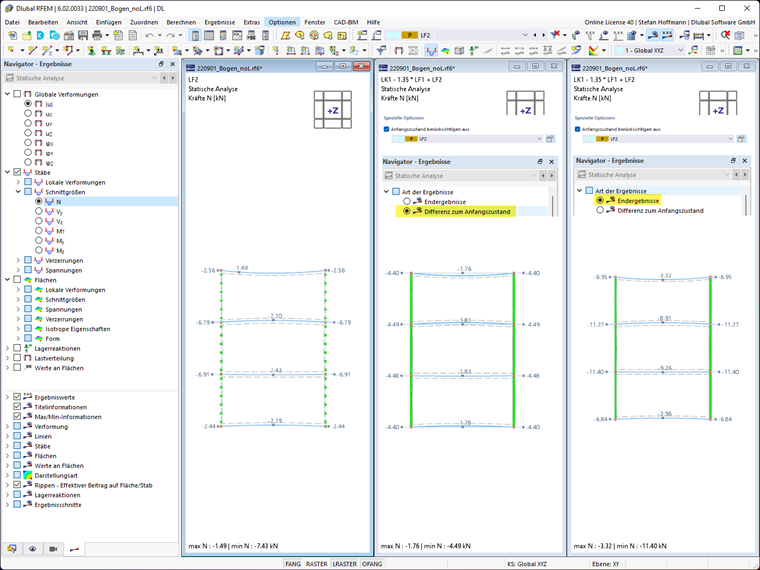

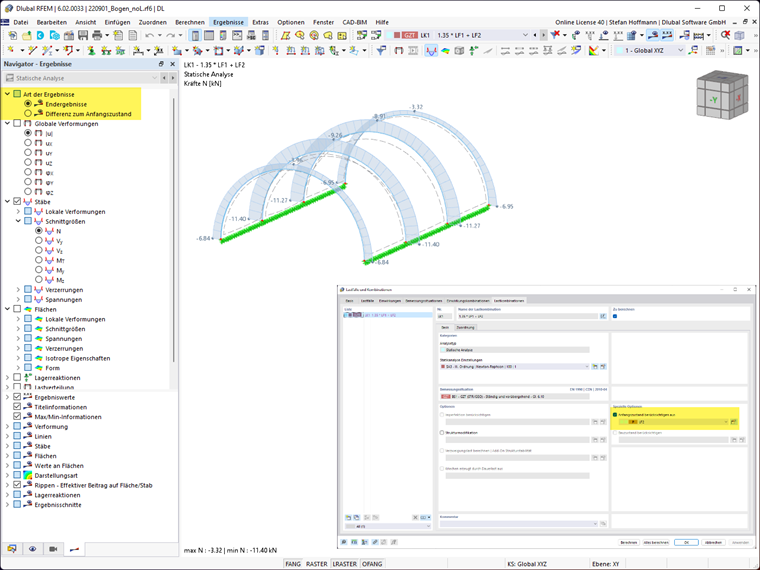

Typ výsledků

Pokud se ve statické analýze použije form-finding jako počáteční stav, je možné vybrat, zda se mají zobrazit konečné výsledky nebo rozdíl oproti počátečnímu stavu.
