Configuraciones de uniones soldadas en líneas

El cuadro de diálogo Configuración de unión soldada en línea gestiona las especificaciones básicas para el análisis tensión-deformación de uniones soldadas en línea. El concepto del cuadro de diálogo Configuraciones se describe en el capítulo Spannungs-Dehnungs-Berechnung . También explica cómo puede asignar los objetos.

Información

Los parámetros de una configuración se aplican a todas las uniones soldadas en línea con esta configuración asignada. Si no se asigna ninguna configuración a un objeto a analizar, no se realiza ningún análisis de tensión-deformación para este objeto.

Tensión

En la pestaña Tensiones, puede seleccionar las tensiones de soldadura a calcular.

La letra en el índice del componente de la tensión representa la dirección de acción de la tensión. Se aplican las siguientes convenciones:

  • w corresponde al eje de la soldadura y siempre es idéntico al eje x de la línea en la que se define la soldadura en línea.
  • s está orientado paralelo al eje z de la primera superficie desde la definición de la soldadura en línea (método simplificado) o es paralelo al área de soldadura eficaz (método direccional).
  • j es ortogonal al plano ws.

Consejo

Puede mostrar y ocultar el sistema de coordenadas de las soldaduras en línea en el 'Navegador - Mostrar' en la entrada ModeloTipos para líneas → Soldaduras en línea.

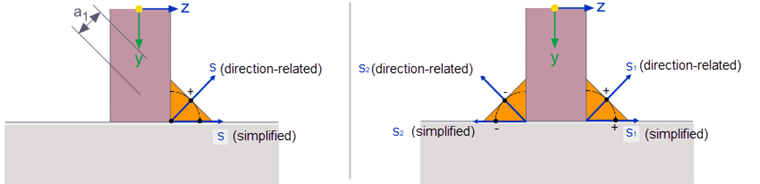

El signo en el índice del componente de tensión se refiere a la posición de cálculo en la soldadura, en relación con el eje z de la primera superficie de la definición de la soldadura en línea. Un + indica la posición de cálculo en la dirección s de la soldadura, que tiene la coordenada z mayor en el sistema de coordenadas local de la primera superficie. En consecuencia, a - describe la posición de cálculo con la coordenada z más pequeña.

En el caso de cordones de soldadura intermitentes, la disposición longitudinal discontinua se considera por medio de un "enfoque borroso". Die Schweißnahtspannungen werden – in Anlehnung an EN 1993-1-8 [1] Abschnitt 4.9 – mit dem Verhältnis der wirksamen Schweißnahtlänge zur Gesamtlinienlänge multipliziert. Este enfoque de cálculo se puede utilizar, por ejemplo, para estimar las tensiones tangenciales longitudinales de soldaduras longitudinales continuas. Sin embargo, el aumento de la tensión local debido a la discontinuidad o la introducción de la carga puntual no se puede determinar adecuadamente.

La columna 'Coeficiente' no tiene importancia para las uniones soldadas en línea.

Si desea utilizar una tensión definida por el usuario como referencia, seleccione el tipo de tensión límite 'Usuario' de la lista. Por lo tanto, el campo en la columna 'Tensión límite' se vuelve accesible.

Carreras de tensión

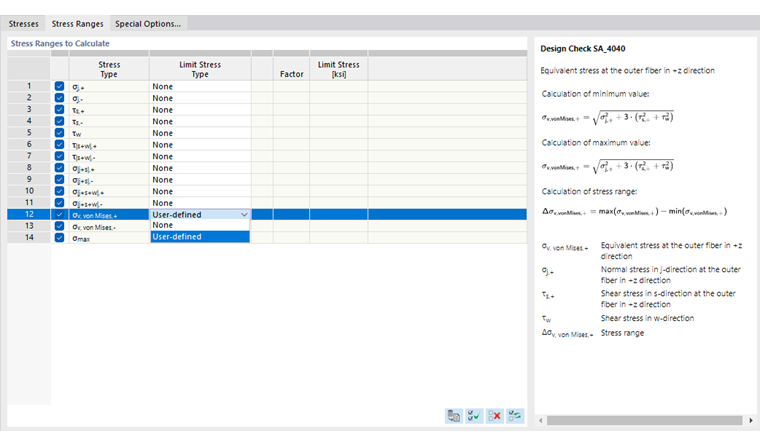

En la pestaña Carreras de tensión , puede seleccionar los tipos de tensión para los cuales se van a calcular las carreras y si las tensiones límite son relevantes en este caso.

Se prefija el tipo de tensión límite 'Sin'. Si desea especificar una tensión límite, seleccione el tipo de tensión 'Usuario' en la lista y luego introduzca el valor correspondiente.

Opciones especiales

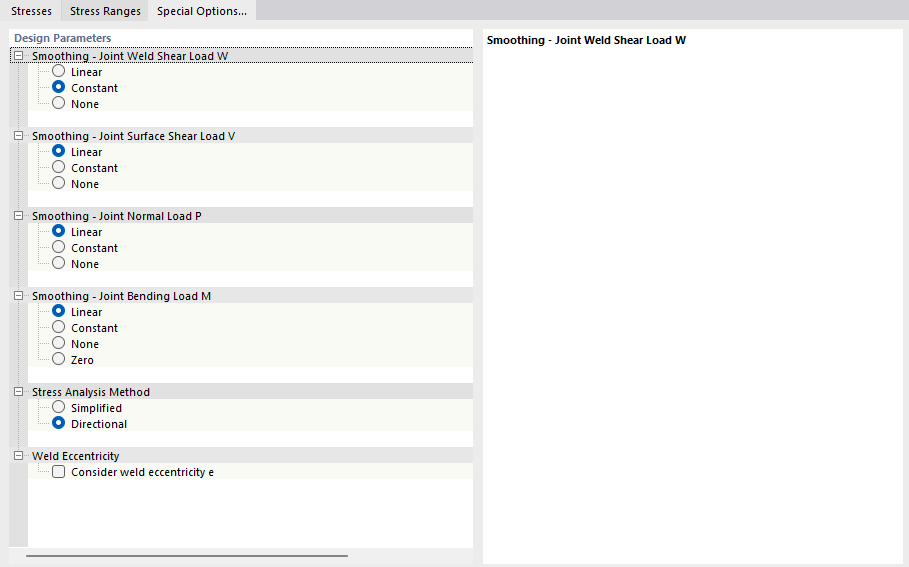

En la pestaña Opciones especiales , puede realizar la configuración para el suavizado de los diagramas de resultados para las costuras de soldadura en línea.

Con las opciones de suavizado 'Lineal' y 'Constante', es posible distribuir los picos de tensión locales a lo largo de la longitud de la soldadura. En el caso del suavizado lineal, la distribución de tensiones entre ambos valores extremos se muestra de forma lineal, en el caso del suavizado constante, los resultados son los mismos en todas partes.

El 'Método de análisis de tensiones' para soldaduras en ángulo se puede realizar según EN 1993-1-8 [1] mediante el enfoque simplificado en la sección 4.5.3.3 o relacionado con la dirección según la sección 4.5.3.2. Dependiendo del método, se obtienen diferentes tipos de tensiones.

Si desea considerar la 'Excentricidad de la soldadura' en el análisis de tensiones, seleccione la casilla de verificación correspondiente. De esta forma, se consideran momentos adicionales que pueden ocurrir, por ejemplo, en el caso de estructuras de soldadura en ángulo de un lado.


Referencias
  1. EN 1993-1-8 Diseño de estructuras de acero - Parte 1-8: Cálculo de uniones. (2010). Berlín: Beuth Verlag GmbH
