V dialogu Konfigurace liniového svaru jsou uvedeny základní údaje pro analýzu napětí-přetvoření liniových svarů. Koncept dialogu Konfigurace je popsán v kapitole Spannungs-Dehnungs-Berechnung . Vysvětlíme také, jak lze objekty přiřadit.

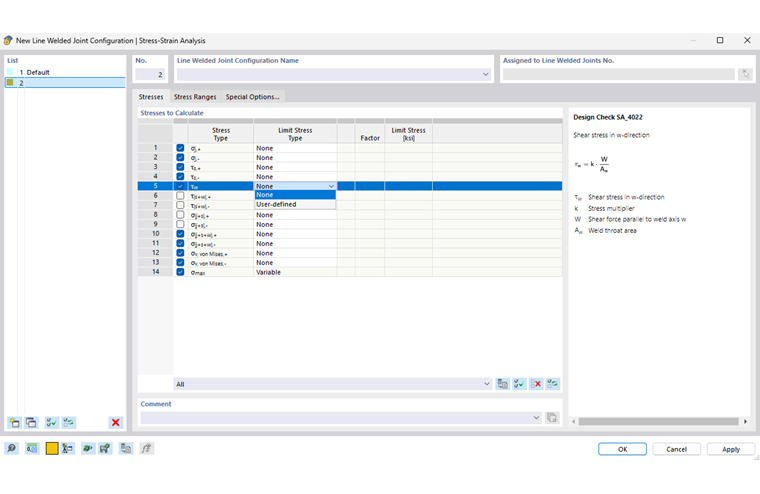

Napětí
V záložce Napětí je možné vybrat napětí ve svarech pro výpočet.
Písmeno v indexu složky napětí označuje směr působení napětí. Platí následující konvence:
- w odpovídá ose svaru a je vždy shodné s osou x linie, na které je liniový svar definován.
- s je orientováno rovnoběžně s osou z první plochy z definice liniového svaru (zjednodušená metoda) nebo rovnoběžně s účinnou plochou svaru (směrová metoda).
- j je ortogonální k rovině ws.

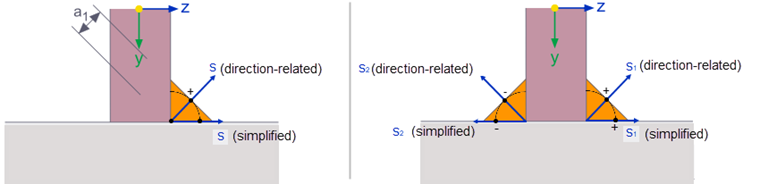

Znaménko složky napětí v indexu se vztahuje k posuzovanému místu ve svaru vzhledem k ose z první plochy z definice liniového svaru. A + označuje místo posouzení ve směru s svaru, které má největší souřadnici z v lokálním souřadném systému první plochy. Proto a - popisuje místo posouzení s nejmenší souřadnicí z.
V případě přerušovaných svarů se nespojité podélné uspořádání zohledňuje pomocí "rozmazaného přístupu". Podle EN 1993-1-8 4.9 se napětí ve svarech násobí poměrem účinné délky svaru k celkové délce linie. Tento postup výpočtu lze použít například pro odhad podélných smykových napětí spojitých podélných svarů. Lokální nárůst napětí v důsledku nespojitosti nebo působení osamělého zatížení však nelze dostatečně stanovit.
U liniových svarů nemá sloupec 'Faktor' žádný význam.
Pokud chcete jako referenci použít uživatelsky definované napětí, vyberte ze seznamu typ mezního napětí 'User'. Tím se zpřístupní pole ve sloupci 'Mezní napětí'.

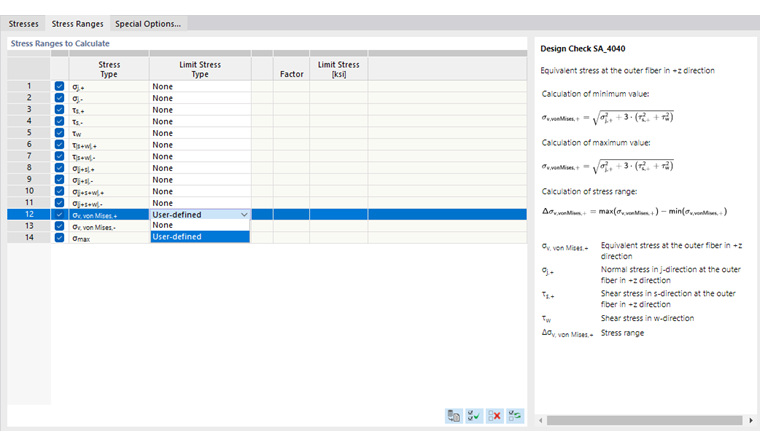

Rozkmity napětí
V záložce Rozkmity napětí je možné vybrat, pro které typy napětí se mají rozkmity spočítat a zda jsou v tomto případě relevantní mezní napětí.
Přednastaven je typ mezního napětí 'Bez'. Pokud chcete zadat mezní napětí, vyberte ze seznamu typ napětí 'Uživatelské' a zadejte příslušnou hodnotu.

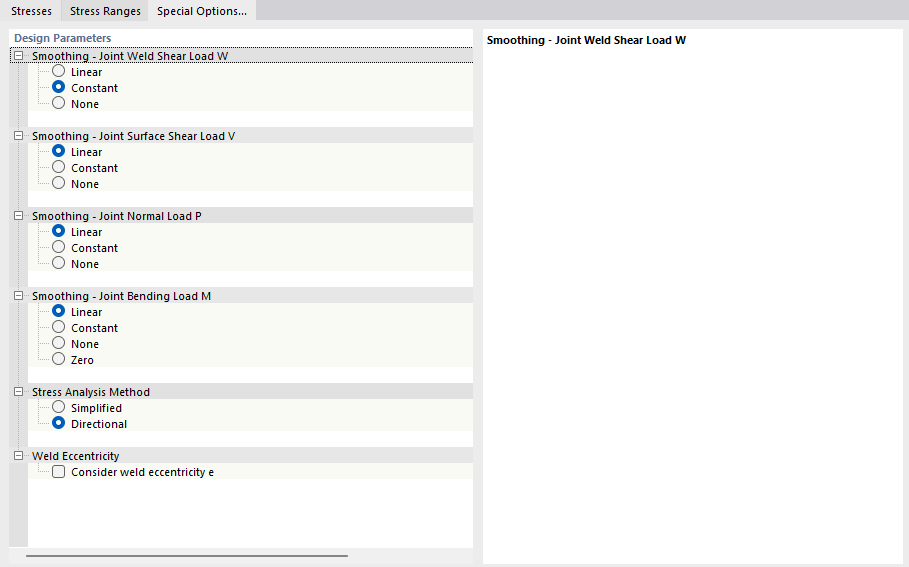

Speciální možnosti
V záložce Speciální možnosti lze nastavit vyhlazení průběhu výsledků pro liniové svary.
Pomocí možností vyhlazení 'Lineární' a 'Konstantní' je možné rozložit špičky lokálního napětí po délce svaru. V případě lineárního vyhlazení se průběh napětí mezi oběma koncovými hodnotami zobrazí linearizovaně, v případě konstantního vyhlazení jsou výsledky v celém rozsahu stejné.
'Metoda analýzy napětí' pro koutové svary může být provedena podle EN 1993-1-8 [1] zjednodušeným postupem podle článku 4.5.3.3 nebo v závislosti na směru podle čl. 4.5.3.2. V závislosti na metodě vznikají různé typy napětí.
Pokud má být při analýze napětí zohledněna 'excentricita svaru', zaškrtněte příslušné políčko. Zohlední se tak přídavné momenty, které se mohou vyskytnout například u konstrukcí s jednostranným koutovým svarem.
