Změny polohy konstrukce se zobrazují v uzlech, liniích, prutech, plochách a objemech modelu; vyberte odpovídající podkategorii v tabulkách:
- 'Výsledky po uzlech'
- 'Výsledky po liniích'
- 'Výsledky po prutech'
- 'Výsledky po plochách'
- 'Výsledky po objemech'
Seskupení výsledků
Výsledky analýz vlastních čísel – to znamená výsledky lineárních stabilitních analýz – jsou seskupeny podle základních objektů modelu a vlastní formy; vyberte odpovídající záložku (list tabulky) v tabulkách:
- Číslo uzlu / linie / prutu / plochy / objemu nebo
- Číslo vlastní formy

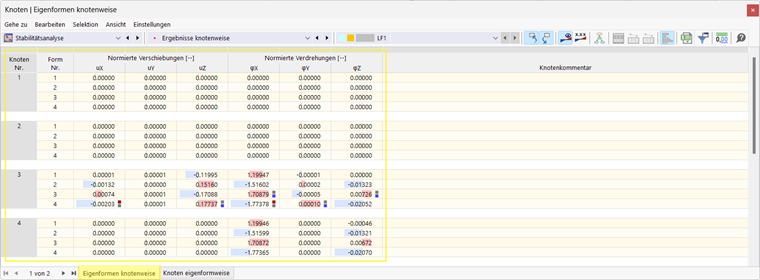

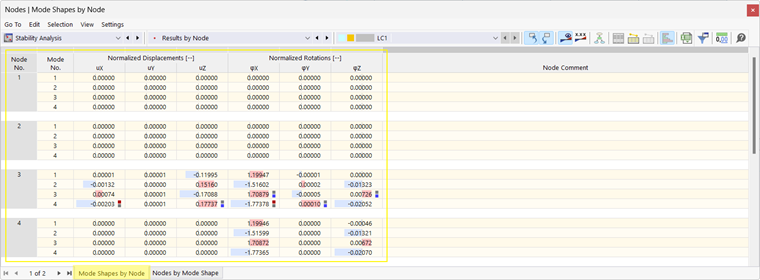

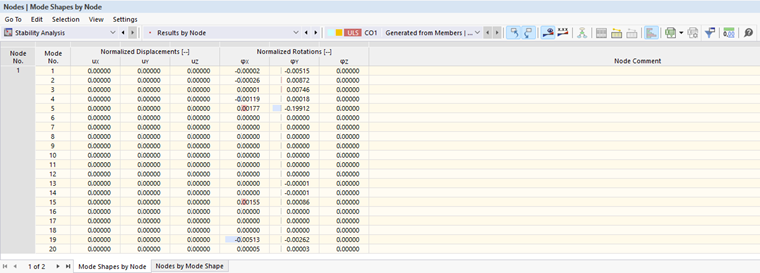

Obrazová série Seskupení výsledků:
Souřadnice výsledkových bodů
- Výsledky na plochách a objemech jsou orientovány podle mřížkových bodů objektů a stejně jako výsledky na uzlech se vztahují ke globálnímu souřadnicovému systému. Více informací najdete v příručce RFEM.
- Výsledky na prutech a liniích se uvádějí ve speciálních bodech ('poloha x') podél objektů v lokálním souřadnicovém systému.
- Při výběru mřížkového bodu nebo 'polohy x' v tabulkách je odpovídající pozice v modelu označena.
Normalizované a absolutní výsledky
Posuny a natočení z analýz vlastních čísel – to znamená z lineárních stabilitních analýz – se uvádějí jako bezrozměrné číselné hodnoty. Pro normalizaci / škálování výsledků na referenční délku "1" se používá jedna z následujících základen:
| |u|= 1 | maximální celkový posun |u|= (uX2 + uY2 + uZ2)0,5 |
| max {uX; uY; uZ} = 1 | maximální translační podíl vektorů vlastní formy; uvažují se pouze posuny |
| max {uX; uY; uZ; φX; φY; φZ} = 1 | maximální translační nebo rotační podíl vektorů vlastní formy; uvažují se posuny a natočení |
| {uj}T [KG] {uj} = 1 | maximální hodnota deformace z geometrické tuhostní matice |
Základ normalizace můžete nastavit v navigátoru výsledků pod 'Škálování vlastních forem'.

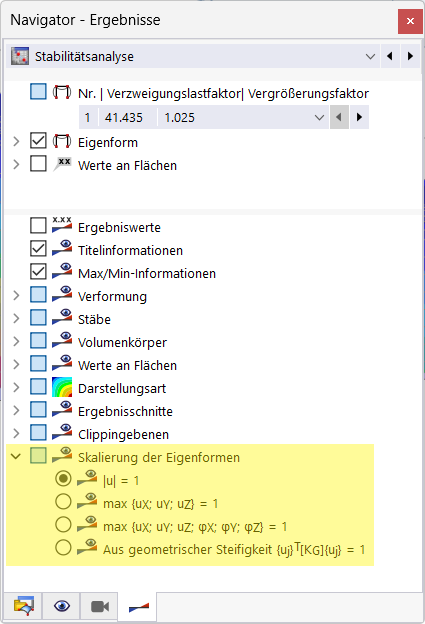

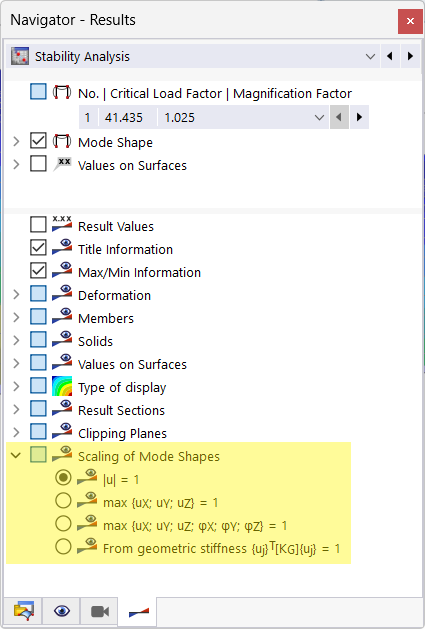

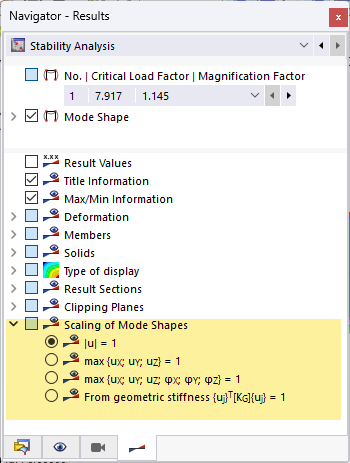

Obraz Škálování vlastní formy:
Posuny a natočení z nelineárních, inkrementálních výpočtů se uvádějí v absolutních číselných hodnotách.
