模型构件的位移将在模型的节点、线、杆件、面和体积上输出；请在表格中选择相应的子类别：
- '节点逐个结果'
- '线逐个结果'
- '杆件逐个结果'
- '面逐个结果'
- '体积逐个结果'
结果分组
特征值分析的结果——即线性稳定性分析的结果——根据模型的基本对象和模态进行分组；请在表格中选择合适的选项卡（表格）。
- 节点/线/杆件/面/体积编号或
- 模态编号

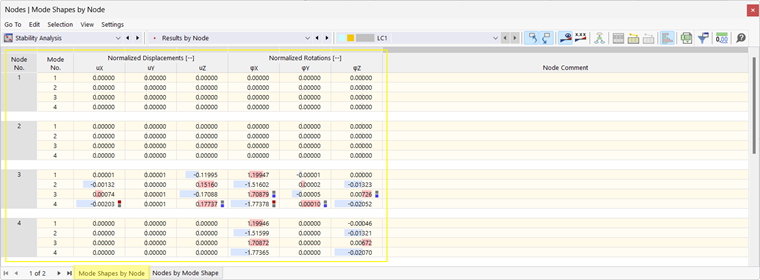

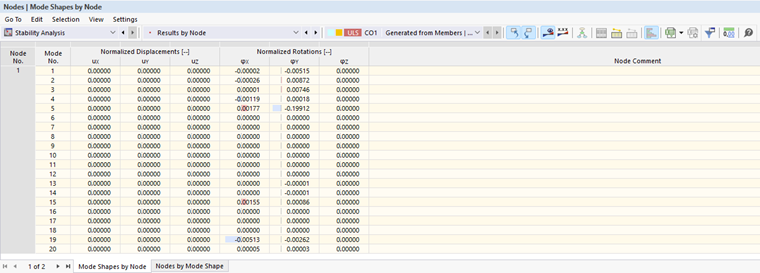

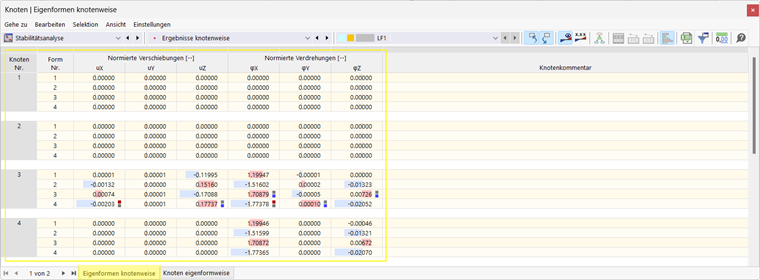

图集结果分组：
结果点的坐标
- 面和体积的结果以对象的网格点为准，并且——与节点结果一样——基于全局坐标系。更多信息可以在RFEM手册中找到。
- 杆件和线的结果在对象的本地坐标系中沿特定点（“位置x”）输出。
- 当在表格中选择一个网格点或“位置x”时，将在模型中标记出相应的位置。
标准化和绝对结果
特征值分析中的位移和旋转——即线性稳定性分析——将被输出为无量纲的数值。对于以基准长度“1”进行结果规范化/归一化，使用以下基础之一：
| |u|= 1 | 最大总位移 |u|= (uX2 + uY2 + uZ2)0,5 |
| max {uX; uY; uZ} = 1 | 模态向量的最大平移部分；仅考虑位移 |
| max {uX; uY; uZ; φX; φY; φZ} = 1 | 模态向量的最大平移或旋转部分；考虑位移和旋转 |
| {uj}T [KG] {uj} = 1 | 几何刚度矩阵的最大变形值 |

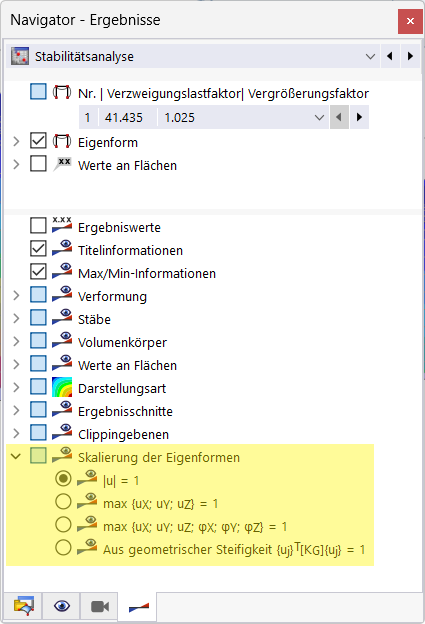

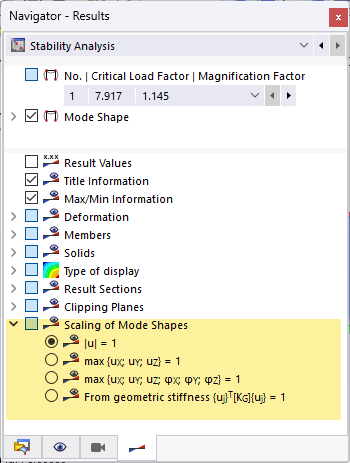

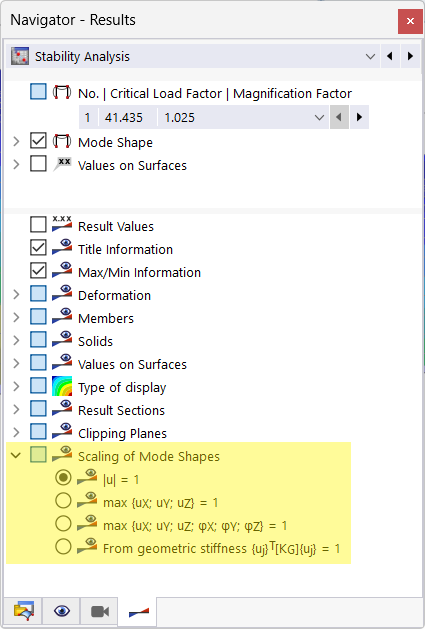

您可以在结果导航器中通过“模态缩放”设置标准化基础。
图模态缩放：
非线性增量求解的位移和扭转将以绝对数值表示。
