Los cambios de posición del sistema estructural se emiten en nodos, líneas, barras, superficies y volúmenes del modelo; seleccione la subcategoría correspondiente en las tablas:
- 'Resultados por nodos'
- 'Resultados por líneas'
- 'Resultados por barras'
- 'Resultados por superficies'
- 'Resultados por volúmenes'
Agrupación de resultados

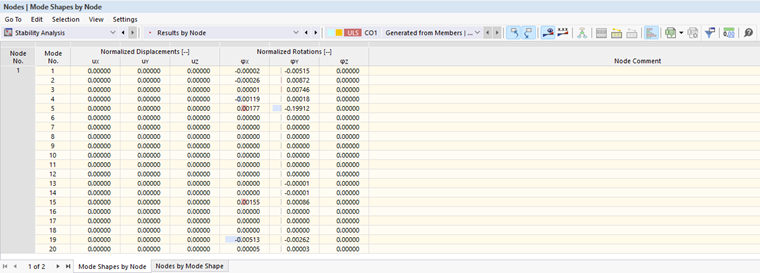

Los resultados de los análisis de autovalores, es decir, los resultados de los análisis de estabilidad lineal, se agrupan según los objetos base del modelo y la forma propia; seleccione la pestaña adecuada en las tablas:
- Número de nodo / línea / barra / superficie / volumen o
- Número de la forma propia

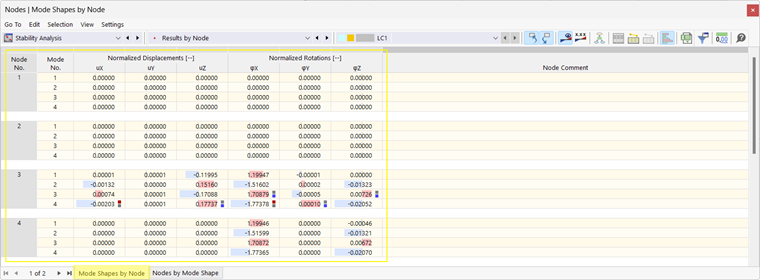

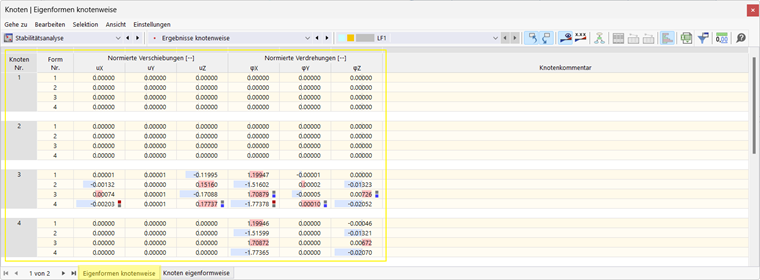

Galería Agrupación de resultados:
Coordenadas de los puntos de resultados
- Los resultados en superficies y volúmenes se orientan en los puntos de malla de los objetos y se refieren, al igual que los resultados en nodos, al sistema de coordenadas global. Puede encontrar más información al respecto en el manual de RFEM.
- Los resultados en barras y líneas se emiten en puntos especiales ('Punto x') a lo largo de los objetos en el sistema de coordenadas local.
- Al seleccionar un punto de malla o un 'Punto x' en las tablas, se marcará la posición correspondiente en el modelo.
Resultados normalizados y absolutos
Los desplazamientos y giros en los análisis de autovalores, es decir, en los análisis de estabilidad lineal, se emiten como valores numéricos sin dimensiones. Para la normalización / escalado de los resultados a la longitud de referencia "1" se utiliza una de las siguientes bases:
| |u|= 1 | desplazamiento total máximo |u|= (uX2 + uY2 + uZ2)0,5 |
| max {uX; uY; uZ} = 1 | parte de la traslación máxima del vector de la forma propia; solo se consideran los desplazamientos |
| max {uX; uY; uZ; φX; φY; φZ} = 1 | parte de traslación o rotación máxima del vector de la forma propia; se consideran desplazamientos y giros |
| {uj}T [KG] {uj} = 1 | valor de deformación máxima a partir de la matriz de rigidez geométrica |

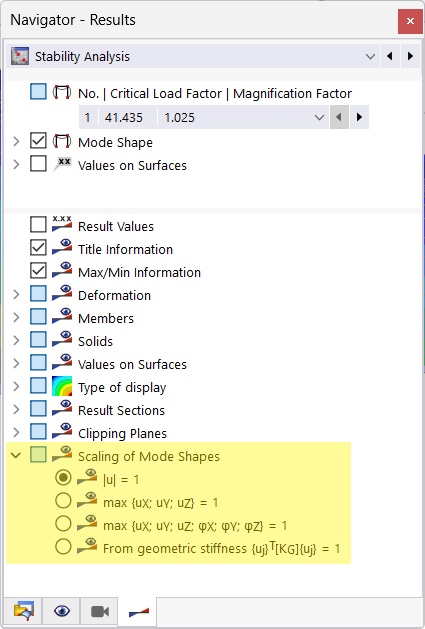

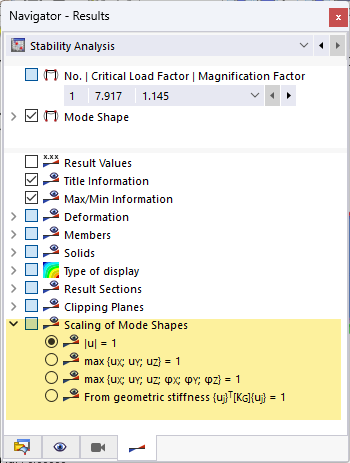

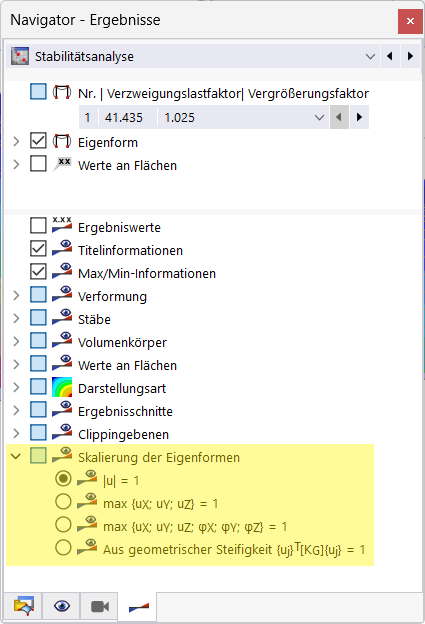

Puede ajustar la base de la normalización en el navegador de resultados bajo 'Escalado de las formas propias'.
Imagen Escalado de la forma propia:
Los desplazamientos y giros de cálculos no lineales, incrementales se indican en valores numéricos absolutos.
