Le modifiche di posizione della struttura vengono visualizzate nei nodi, linee, aste, superfici e volumi del modello; selezionare la sottocategoria corrispondente nelle tabelle:
- 'Risultati per nodo'
- 'Risultati per linea'
- 'Risultati per asta'
- 'Risultati per superficie'
- 'Risultati per volume'
Raggruppamento dei risultati
I risultati delle analisi degli autovalori – cioè i risultati delle analisi di stabilità lineare – sono raggruppati in base agli oggetti base del modello e alla forma modale; selezionare la scheda appropriata nelle tabelle:
- Numero di nodo / linea / asta / superficie / volume o
- Numero della forma modale

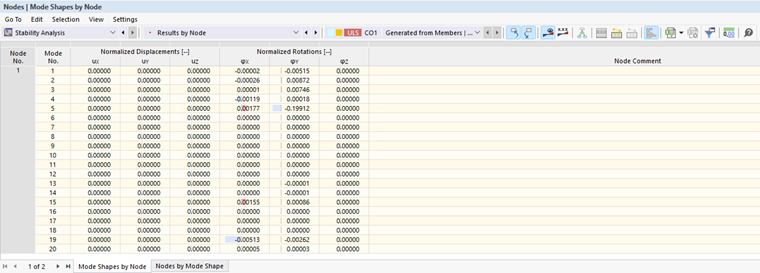

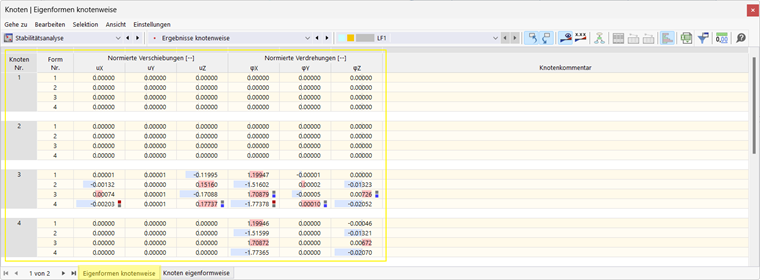

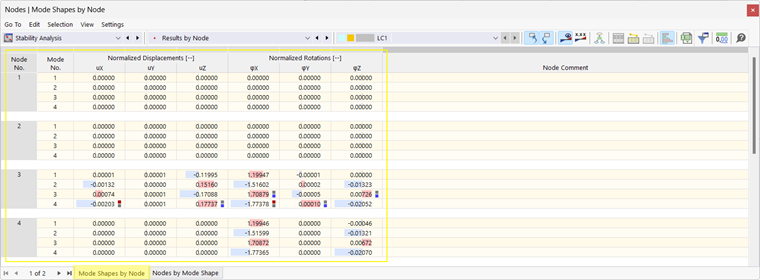

Serie di immagini Raggruppamento dei risultati:
Coordinate dei punti di risultato
- I risultati su superfici e volumi sono orientati ai punti griglia degli oggetti e si riferiscono - proprio come i risultati dei nodi - al sistema di coordinate globale. Maggiori informazioni sono disponibili nel manuale RFEM.
- I risultati su aste e linee sono ottenuti in punti specifici ('punto x') lungo gli oggetti nel sistema di coordinate locale.
- Selezionando un punto griglia o un 'punto x' nelle tabelle, la posizione corrispondente nel modello viene evidenziata.
Risultati normalizzati e assoluti
Gli spostamenti e le rotazioni dagli analisi degli autovalori - cioè dalle analisi di stabilità lineare - sono forniti come valori numerici adimensionali. Per la normalizzazione / scalatura dei risultati alla lunghezza di riferimento "1" viene utilizzata una delle seguenti basi:
| |u|= 1 | spostamento totale massimo |u|= (uX2 + uY2 + uZ2)0,5 |
| max {uX; uY; uZ} = 1 | componente di traslazione massima del vettore di forma modale; vengono considerati solo gli spostamenti |
| max {uX; uY; uZ; φX; φY; φZ} = 1 | componente massima di traslazione o rotazione del vettore di forma modale; vengono considerati spostamenti e rotazioni |
| {uj}T [KG] {uj} = 1 | valore massimo di deformazione dalla matrice di rigidezza geometrica |
La base della normalizzazione può essere impostata nel navigatore dei risultati sotto 'Scalatura delle forme modali'.

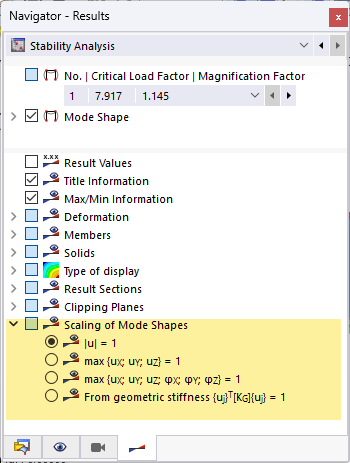

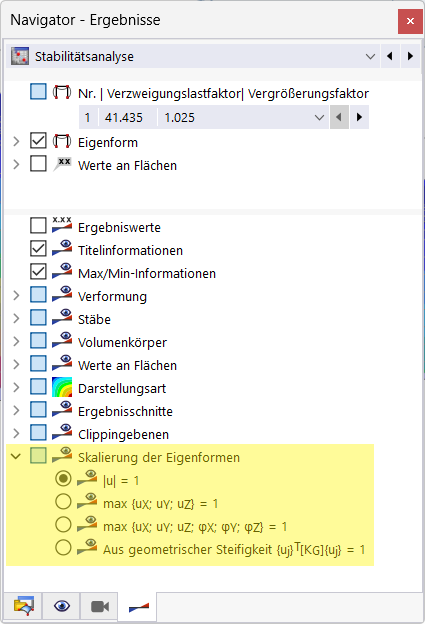

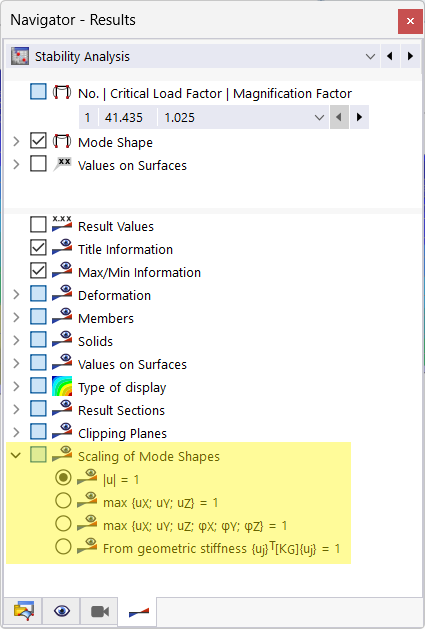

Immagine Scalatura della forma modale:
Gli spostamenti e le rotazioni delle analisi non lineari incrementali vengono forniti in valori numerici assoluti.
