Zmiany położenia konstrukcji są wyprowadzane na węzłach, liniach, prętach, powierzchniach i objętościach modelu; wybierz odpowiednią podkategorię w tabelach:
- 'Wyniki węzłowe'
- 'Wyniki liniowe'
- 'Wyniki prętowe'
- 'Wyniki powierzchniowe'
- 'Wyniki objętościowe'
Grupowanie wyników
Wyniki analizy eigenvalue – to znaczy wyniki liniowej analizy stabilności – są grupowane według podstawowych obiektów modelu i postaci własnych; wybierz odpowiednią kartę w tabelach:
- Numer węzła / linii / pręta / powierzchni / objętości lub
- Numer postaci własnej

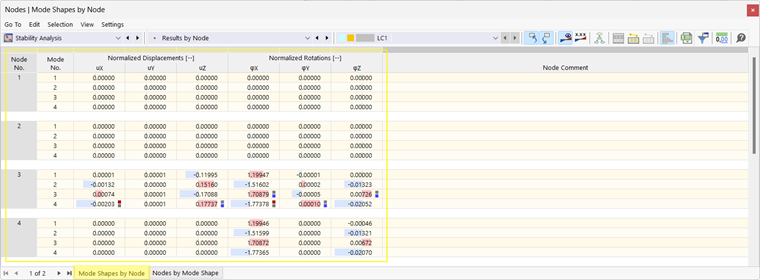

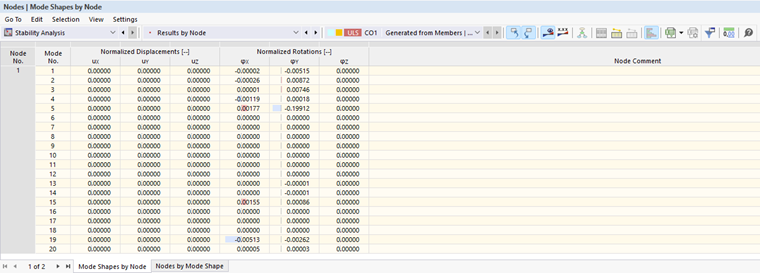

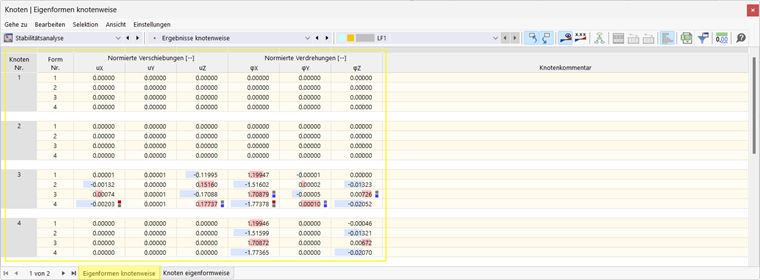

Galeria Grupowanie wyników:
Współrzędne punktów wynikowych
- Wyniki na powierzchniach i objętościach są orientowane na punktach siatki obiektu i odnoszą się – podobnie jak wyniki węzłowe – do globalnego układu współrzędnych. Więcej informacji można znaleźć w podręczniku RFEM.
- Wyniki na prętach i liniach są wyprowadzane w specjalnych punktach ('Stelle x') wzdłuż obiektów w lokalnym układzie współrzędnych.
- Przy wyborze punktu siatki lub 'Stelle x' w tabelach, odpowiadająca jej pozycja w modelu jest zaznaczona.
Znormalizowane i absolutne wyniki
Przemieszczenia i obroty z analizy eigenvalue – to znaczy z liniowej analizy stabilności – są wyprowadzane jako wartości liczbowe bezwymiarowe. Do normalizacji / skalowania wyników do długości odniesienia "1" używana jest jedna z następujących baz:
| |u|= 1 | maksymalne całkowite przemieszczenie |u|= (uX2 + uY2 + uZ2)0,5 |
| max {uX; uY; uZ} = 1 | maksymalny udział translacyjny wektora postaci własnej; uwzględniane są tylko przemieszczenia |
| max {uX; uY; uZ; φX; φY; φZ} = 1 | maksymalny udział translacyjny lub obrotowy wektora postaci własnej; uwzględniane są przemieszczenia i obroty |
| {uj}T [KG] {uj} = 1 | maksymalna wartość deformacji z macierzy sztywności geometrycznej |

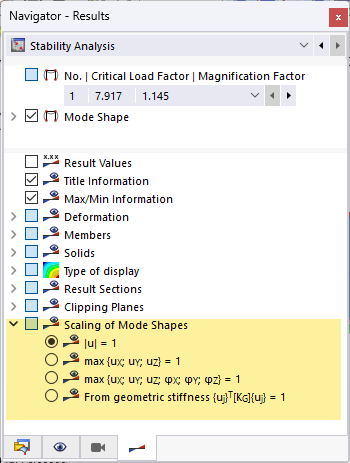

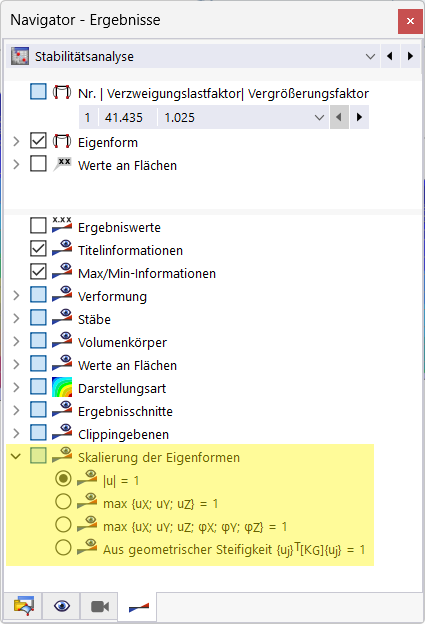

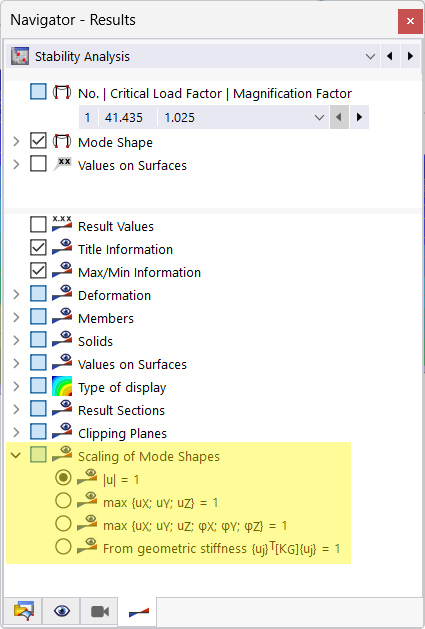

Bazę normalizacji można ustawić w Nawigatorze Wyników w sekcji 'Skalowanie postaci własnych'.
Obraz Skalowanie postaci własnej:
Przemieszczenia i obroty z nieliniowych, przyrostowych obliczeń są wyprowadzane jako wartości liczbowe absolutne.
