Les changements de position de la structure sont affichés aux nœuds, lignes, barres, surfaces et volumes du modèle ; sélectionnez la sous-catégorie correspondante dans les tableaux :
- « Résultats par nœud »
- « Résultats par ligne »
- « Résultats par barre »
- « Résultats par surface »
- « Résultats par solide »

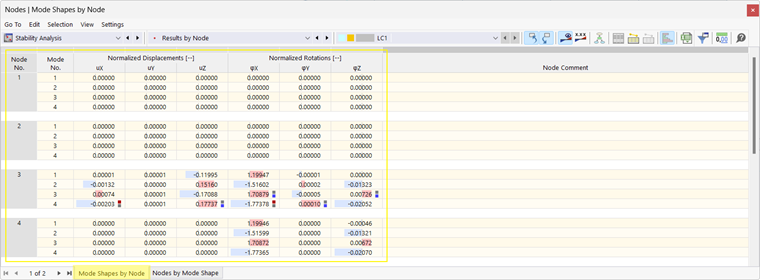

Groupement des résultats
Les résultats des analyses de valeurs propres, c’est-à-dire les résultats des analyses de stabilité linéaire, sont regroupés selon les objets de base du modèle et la forme propre ; sélectionnez l’onglet correspondant dans les tableaux :
- Numéro de nœud / ligne / barre / surface / solide ou
- Numéro du mode propre
Groupement des résultats :
Coordonnées des points de résultats
- Les résultats sur les surfaces et solides sont orientés sur les points de grille des objets et se réfèrent tout comme les résultats nodaux au système de coordonnées global. Pour en savoir plus, à ce sujet consultez le manuel RFEM.
- Les résultats sur les barres et lignes sont fournis à des points spécifiques (« Position x ») le long des objets dans le système de coordonnées local.
- Lors de la sélection d'un point de grille ou d'un « Position x » dans les tableaux, la position correspondante est marquée sur le modèle.
Résultats normalisés et absolus
Les déplacements et rotations des analyses de valeurs propres, c’est-à-dire des analyses de stabilité linéaires, sont fournis en valeurs numériques sans dimension. Pour la normalisation / mise à l’échelle des résultats à la longueur de référence « 1 », l’une des bases suivantes est utilisée :
| |u|= 1 | déplacement total maximal |u|= (uX2 + uY2 + uZ2)0,5 |
| max {uX; uY; uZ} = 1 | part maximale de translation du vecteur de mode propre; seuls les déplacements sont pris en compte |
| max {uX; uY; uZ; φX; φY; φZ} = 1 | part maximale de translation ou de rotation du vecteur de mode propre; les déplacements et les rotations sont pris en compte |
| {uj}T [KG] {uj} = 1 | valeur maximale de déformation à partir de la matrice de raideur géométrique |

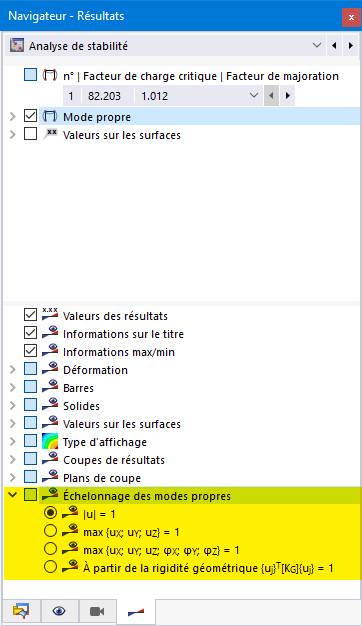

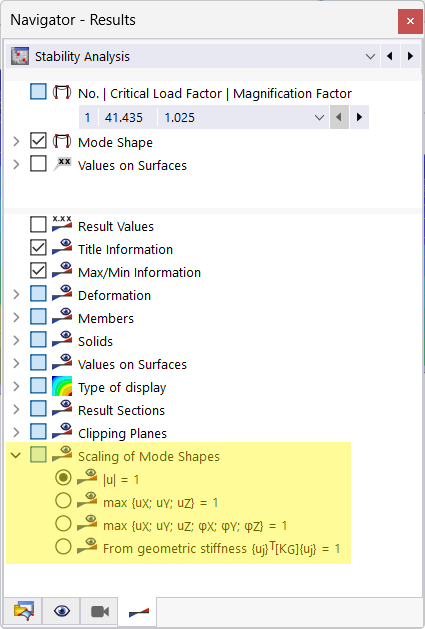

Vous pouvez régler la base de la normalisation dans le navigateur de résultats sous « Échelonngage des modes propres ».
Echelonnages des modes propres :
Les déplacements et rotations des calculs non linéaires et incrémentaux sont fournis en valeurs numériques absolues.
