Pestaña: Básico

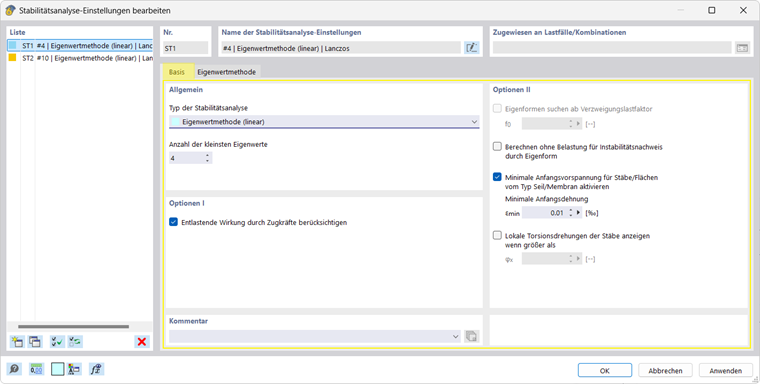

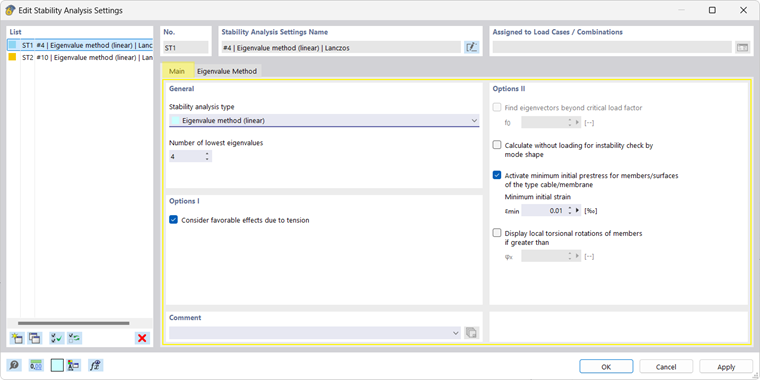

Imagen Configuraciones en la pestaña 'Base':

La imagen muestra las opciones para configurar el análisis de estabilidad en la pestaña Datos básicos.

Configuración de análisis de estabilidad | Pestaña Datos básicos

Las configuraciones en la pestaña 'Base' están organizadas en varias secciones:

Sección de pestaña: General

Tipo de análisis de estabilidad	Método de valores propios (lineal)
	Configuración predeterminada para la determinación eficiente de las cargas críticas de bifurcación y las formas de deformación mediante el análisis de valores propios de la matriz de rigidez bajo una carga dada; el estado de carga se determina mediante un análisis estático previo
	las propiedades no lineales del modelo (material, geometría, elementos faltantes) se linealizan ("congelan") sobre la base del cálculo estático
	Método incremental con análisis de valores propios (no lineal)
	Examinación de las condiciones de equilibrio en el sistema deformado al aumentar gradualmente las cargas hasta la inestabilidad
	al considerar completamente las no linealidades, es más adecuado para estructuras complejas y sistemas con grandes deformaciones
	los parámetros del cálculo pueden ajustarse en la pestaña 'Aumentar cargas' una vez que se elige un método incremental para el análisis de estabilidad
	tras el cálculo incremental no lineal, se realiza un análisis lineal de valores propios en el último estado estable del sistema
	Método incremental sin análisis de valores propios (no lineal)
	Método de cálculo para determinar el factor de carga crítica como se describió antes, pero sin análisis de valores propios adicional
Número de valores propios más pequeños	Valor máximo de los valores propios calculados
	la configuración habitual en el rango de 4 a 10 proporciona resultados significativos con un tiempo de cálculo y uso de RAM apropiados
	tenga en cuenta: los valores propios con factores de carga negativos no permiten conclusiones sobre el comportamiento de pandeo/abolladura del modelo; si recibe tales resultados, debe aumentar el número de valores propios más pequeños

Importante

Un cálculo incremental no lineal solo es útil si al menos una no linealidad (material, geometría, elementos faltantes) se considera en el modelo. Si no, se generará un mensaje de error.

Sección de pestaña: Opciones I y II

Considerar el efecto de alivio por fuerzas de tracción	las fuerzas normales positivas generalmente estabilizan el modelo; al activar la casilla, estas fuerzas de tracción se consideran al determinar los valores propios
Buscar modos propios a partir del factor de bifurcación f₀	los valores propios y los correspondientes factores de carga se calculan en orden ascendente; el denominado "Shifting" permite omitir valores propios más pequeños y comenzar el cálculo con un modo propio más alto
	tenga en cuenta: la opción solo está disponible para análisis de estabilidad lineal utilizando los métodos de valores propios 'Raíces del polinomio característico' o 'Iteración inversa con shift'
Calcular sin carga para comprobación de inestabilidad mediante modo propio	en sistemas inestables, el análisis estático generalmente falla; las causas pueden ser errores de modelado, problemas numéricos, insuficientes refuerzos o una sobrecarga real de la estructura; vea FAQ
	la opción permite el cálculo y la representación de la figura de deformación del sistema inestable y facilita la búsqueda de áreas problemáticas en el modelo
Activar pre-tensión inicial mínima para barras/superficies del tipo cable/membrana	los cables y membranas no cargados pueden fallar al inicio de un cálculo y dificultar la determinación de otros modos propios; mediante la aplicación de una pre-deformación ε_min estos elementos se tensan y el modelo se estabiliza
Mostrar giros de torsión locales de las barras, si son mayores de	la representación de giros de barra puede perjudicar la claridad del gráfico de resultados; la determinación de un ángulo de rotación mínimo φ_x permite controlar la representación
	por defecto, se establece φ_x = 0.01
