Onglet Général

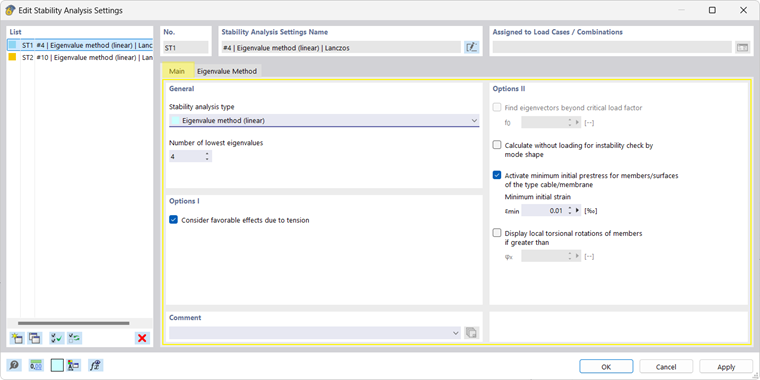

Paramètres dans l’onglet « Général » :

Paramètre pour l’analyse de stabilité | Onglet Général

Les paramètres de l’onglet « Général » sont organisés en plusieurs sections :

Section de l'onglet : Général

Type d’analyse de stabilité	Méthode des valeurs propres (linéaire)
	paramètres par défaut pour une détermination efficace des charges critiques et des modes de déformation par analyse des valeurs propres de la matrice de rigidité sous une sollicitation donnée ; l'état de sollicitation est déterminé par une analyse statique préalable
	les propriétés non linéaires du modèle (matériau, géométrie, éléments défaillants) sont linéarisées (« gelées ») sur la base de l’analyse statique
	Méthode par incrément avec analyse des valeurs propres (non linéaire)
	Étude des conditions d’équilibre sur le système déformé avec augmentation progressive des charges jusqu’à l’instabilité
	en tenant compte intégralement des non-linéarités, cette méthode est mieux adaptée aux structures plus complexes et aux systèmes avec de grandes déformations
	les paramètres du calcul peuvent être réglés dans l’onglet « Augmenter le chargement » dès que vous choisissez une méthode par incrément pour l’analyse de stabilité
	après le calcul incrémental non linéaire, une analyse linéaire des valeurs propres est effectuée dans le dernier état stable du système
	Méthode par incrément sans analyse des valeurs propres (non linéaire)
	Méthode de calcul pour déterminer le facteur de charge critique comme décrit précédemment, mais sans analyse supplémentaire des valeurs propres
Nombre de valeurs propres les plus faibles	Valeur maximale des valeurs propres calculées
	le réglage habituel dans la plage de 4 à 10 donne des résultats efficaces pour un temps de calcul et une utilisation de la RAM raisonnables
	à noter : les valeurs propres avec des facteurs de charge négatifs ne permettent pas de conclure sur le comportement de flambement ou de voilement du modèle ; si vous obtenez de tels résultats, augmentez le nombre des plus petites valeurs propres

Important

Un calcul non linéaire par incrément est pertinent uniquement si au moins une non-linéarité (matériau, géométrie, éléments défaillants) est prise en compte dans le modèle. Sinon, un message d’erreur apparait.

Section de l’onglet : Options I et II

Considérer les effets favorables dus à la traction	normalement, les efforts normaux positifs stabilisent le modèle ; cocher la case permet de prendre en compte ces efforts de traction dans la détermination des valeurs propres
Trouver les vecteurs propres au-delà du facteur de charge critique f₀	les valeurs propres et les facteurs de charge correspondants sont calculés dans l’ordre croissant ; le « Shifting » permet de sauter les valeurs propres plus petites et de commencer le calcul avec un mode propre supérieure
	à noter : cette option est uniquement disponible pour les analyses de stabilité linéaires utilisant les méthodes des valeurs propres « Racines du polynôme caractéristique » ou « Itération inverse décalée »
Calculer sans chargement pour la vérification d’instabilité via le mode propre	pour les systèmes instables, l’analyse statique échoue généralement ; les causes possibles comprennent des erreurs de modélisation, des problèmes numériques, des renforcements insuffisants ou une surcharge réelle de la structure, voir la FAQ5345
	l’option permet le calcul et la représentation du mode de déformation du système instable et facilite la recherche de zones problématiques dans le modèle
Activer la précontrainte minimale initiale pour les barres/surfaces de type câble/membrane	les câbles et membranes non chargés peuvent échouer dès le début d'un calcul et empêcher la détermination d'autres formes propres ; en appliquant une précontrainte ε_min, ces éléments sont tendus et le modèle est stabilisé
Afficher les rotations en torsion locales des barres si supérieures à	l'affichage des rotations des barres peut nuire à la clarté du graphique des résultats ; définir un angle de rotation minimal φ_x permet de contrôler l'affichage
	par défaut, φ_x = 0,01 est défini
