Záložka: Základní údaje

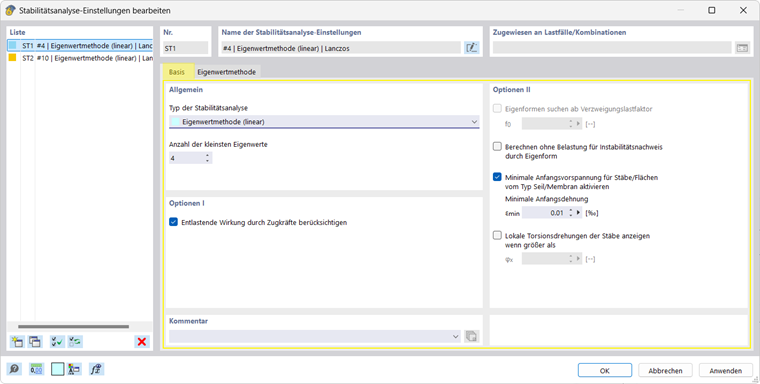

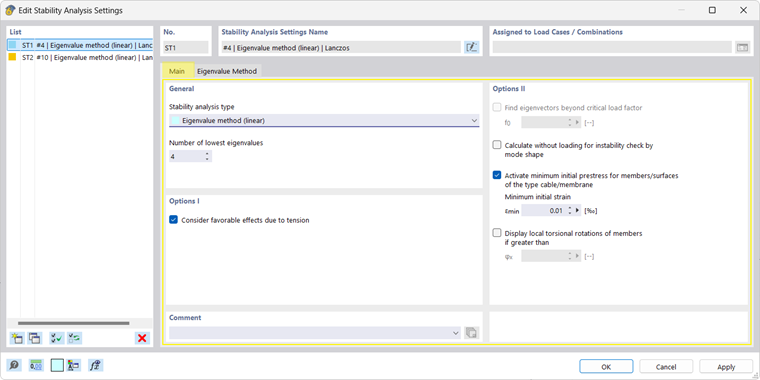

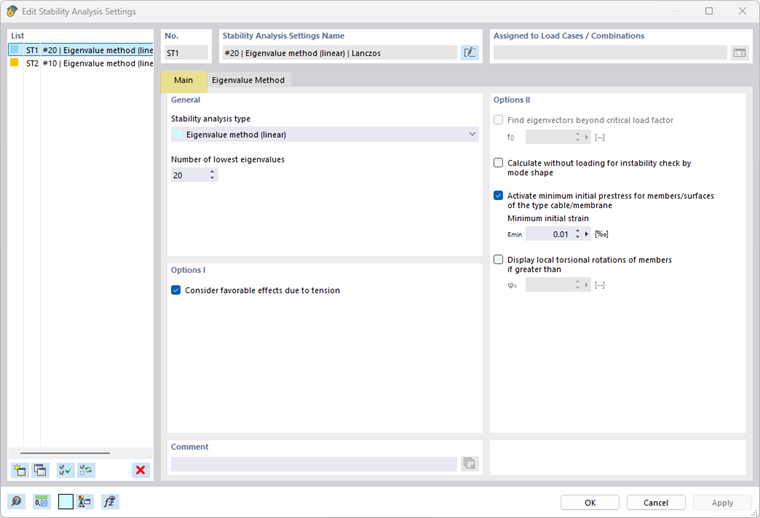

Obrázek Nastavení na kartě 'Základní údaje':

Obrázek ukazuje možnosti pro nastavení stability v záložce Základní údaje.

Nastavení stabilitní analýzy | Hlavní záložka

Nastavení na kartě (záložce) 'Základní údaje' jsou organizována do několika oblastí:

Oblast karty: Obecné

Typ stabilitní analýzy	Metoda vlastních čísel (lineární)
	Výchozí nastavení pro efektivní stanovení kritických větvících se zatížení a deformací pomocí analýzy vlastních čísel tuhostní matice při daném zatížení; stav zatížení je určen předcházející statickou analýzou
	nelineární vlastnosti modelu (materiál, geometrie, výpadky prvků) jsou na základě statického výpočtu linearizovány ("zmrazeny")
	Inkrementální metoda s analýzou vlastních čísel (nelineární)
	Zkoumání rovnovážných podmínek na deformovaném systému při postupném zvyšování zatížení až do nestability
	díky úplnému zohlednění nelinearit je lépe vhodná pro složitější struktury a systémy s velkými deformacemi
	parametry výpočtu můžete nastavit na kartě 'Zvýšit zatížení', jakmile zvolíte inkrementální metodu pro stabilitní analýzu
	po inkrementální, nelineární analýze je při posledním stabilním stavu systému provedena lineární analýza vlastních čísel
	Inkrementální metoda bez analýzy vlastních čísel (nelineární)
	Výpočetní metoda pro stanovení kritického součinitele zatížení, jak bylo popsáno výše, avšak bez další analýzy vlastních čísel
Počet nejmenších vlastních čísel	Maximální počet vypočtených vlastních čísel
	běžné nastavení v rozmezí 4 až 10 poskytuje smysluplné výsledky při přiměřené době výpočtu a využití RAM
	vezměte prosím na vědomí: Vlastní čísla se zápornými součiniteli zatížení neumožňují vyvození závěrů o ohybovém / vybočovacím chování modelu; pokud obdržíte takové výsledky, měli byste zvýšit počet nejmenších vlastních čísel

Důležité

Nelineární, inkrementální výpočet má smysl pouze tehdy, pokud je v modelu zohledněna alespoň jedna nelinearita (materiál, geometrie, výpadky prvků). Jinak se zobrazí hlášení o chybě.

Oblast karty: Možnosti I a II

Zohlednit uvolňující účinek tahových sil	pozitivní normálové síly obvykle způsobují stabilizaci modelu; aktivací zaškrtávacího políčka budou tyto tahové síly zohledněny při určování vlastních čísel
Hledat vlastní tvary od větvícího se součinitele zatížení f₀	Vlastní čísla a odpovídající součinitelé zatížení jsou vypočítávány v rostoucím pořadí; tzv. "Shifting" umožňuje přeskočit menší vlastní čísla a zahájit výpočet s vyšším vlastním tvarem
	vezměte prosím na vědomí: volba je k dispozici pouze pro lineární stabilitní analýzy s použitím metod vlastních čísel 'Kořeny charakteristického polynomu' nebo 'Inverzní iterace s posuvem'
Provést výpočet bez zatížení pro průkaz nestability vlastním tvarem	U nestabilních systémů statická analýza obvykle selže; příčinou mohou být chyby v modelování, numerické problémy, nedostatečná tuhost nebo skutečné přetížení nosné konstrukce; viz FAQ
	volba umožňuje výpočet a zobrazení deformačního tvaru nestabilního systému a usnadňuje hledání problémových míst v modelu
Aktivovat minimální počáteční napětí pro pruty/plochy typu lano/membrána	nezatížené lana a membrány mohou selhat hned na začátku výpočtu, což brání stanovení dalších vlastních tvarů; použitím předsazení ε_min jsou tyto prvky zatíženy předpětím a model je stabilizován
Zobrazit místní torzní natočení prutů, pokud větší než	zobrazení natočení prutů může zatížit přehlednost grafiky výsledků; stanovení minimálního úhlu natočení φ_x umožňuje regulaci zobrazení
	standardně je nastaveno φ_x = 0.01
