Tab: Generale

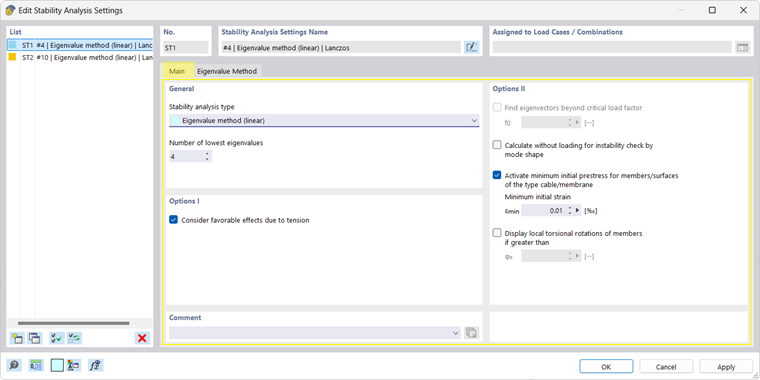

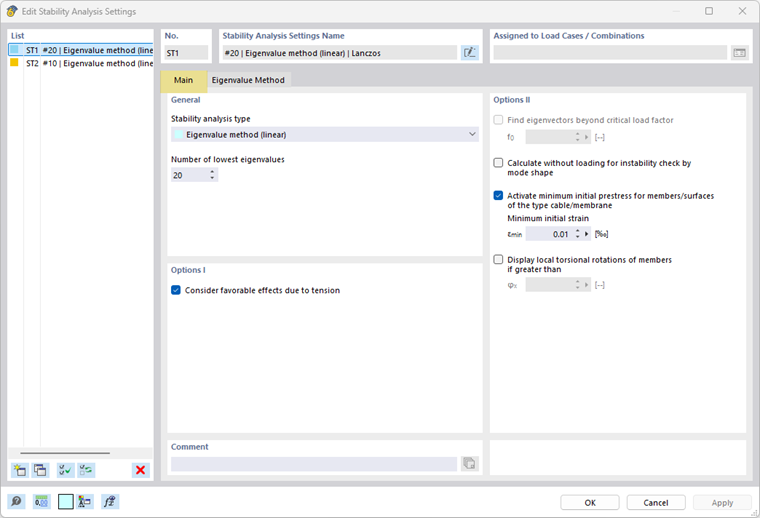

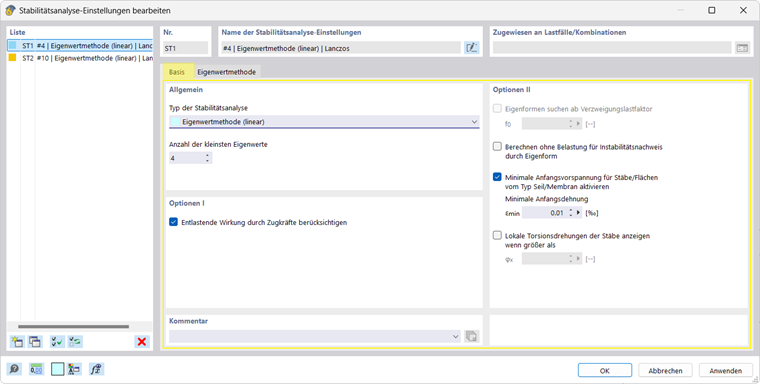

Immagine Impostazioni nella scheda 'Base':

L'immagine mostra le opzioni per la regolazione dell'analisi di stabilità nella scheda principale.

Impostazioni Analisi di stabilità | Scheda Generale

Le impostazioni nella scheda 'Base' sono organizzate in diverse sezioni:

Sezione scheda: Generale

Tipo di analisi di stabilità	Metodo degli autovalori (lineare)
	Impostazione predefinita per la determinazione efficiente dei carichi critici di biforcazione e delle forme di deformazione attraverso l'analisi degli autovalori della matrice di rigidezza sotto un dato carico; lo stato di carico è determinato da un'analisi statica preliminare
	le proprietà del modello non lineare (materiale, geometria, elementi mancanti) vengono linearizzate sulla base del calcolo statico ("congelate")
	Metodo incrementale con analisi degli autovalori (non lineare)
	Studio delle condizioni di equilibrio sul sistema deformato con incremento step-by-step dei carichi fino all'instabilità
	maggiore idoneità per strutture complesse e sistemi con grandi deformazioni grazie alla considerazione completa delle non linearità
	i parametri del calcolo possono essere impostati nella scheda 'Incremento del carico' una volta scelto un metodo incrementale per l'analisi di stabilità
	dopo il calcolo incrementale e non lineare, viene eseguita un'analisi lineare degli autovalori nello stato di sistema stabile finale
	Metodo incrementale senza analisi degli autovalori (non lineare)
	Metodo di calcolo per la determinazione del fattore di carico critico come descritto sopra, ma senza analisi degli autovalori aggiuntiva
Numero di autovalori minimi	Valore massimo degli autovalori calcolati
	l'impostazione abituale nel range da 4 a 10 fornisce risultati significativi con tempi di calcolo e uso della RAM adeguati
	notare che: gli autovalori con fattori di carico negativi non permettono deduzioni sul comportamento di instabilità dell'immodello; in tali casi, si consiglia di aumentare il numero di autovalori minimi

Importante

Un calcolo non lineare incrementale è sensato solo se nel modello viene considerata almeno una non linearità (materiale, geometria, elementi mancanti). In caso contrario, verrà visualizzato un messaggio di errore.

Sezione scheda: Opzioni I e II

Considera l'effetto stabilizzante delle forze di trazione	le forze normali positive in genere stabilizzano il modello; attivando la casella di controllo, queste forze di trazione vengono considerate nel calcolo degli autovalori
Cerca le forme proprie dal fattore di carico di biforcazione f₀	Gli autovalori e i fattori di carico associati vengono calcolati in ordine crescente; il cosiddetto "Shifting" consente di saltare gli autovalori più piccoli e di iniziare il calcolo con una forma propria maggiore
	notare che: l'opzione è disponibile solo per le analisi di stabilità lineari utilizzando i metodi degli autovalori 'Radici di polinomi caratteristici' o 'Iterazione inversa con Shift'
Calcola senza carico per verifica dell'instabilità tramite forma propria	nei sistemi instabili l'analisi statica di solito fallisce; le cause possono includere errori di modellazione, problemi numerici, insufficiente irrigidimento o un reale sovraccarico della struttura; vedere FAQ
	l'opzione consente il calcolo e la visualizzazione della forma deformata del sistema instabile e facilita l'identificazione dei punti problematici nel modello
Attiva tensionamento iniziale minimo per aste/superfici di tipo cavo/membrana	cavi e membrane non caricati possono fallire all'inizio di un calcolo e impedire la determinazione di ulteriori forme proprie; l'applicazione di un pretensionamento ε_min sollecita questi elementi con una tensione e stabilizza il modello
Mostra rotazioni torsionali locali degli aste se superiori a	la visualizzazione delle rotazioni degli aste può compromettere la chiarezza del grafico dei risultati; la determinazione di un angolo di rotazione minimo φ_x consente di controllare la visualizzazione
	l'impostazione predefinita è φ_x = 0.01
