O dimensionamento de betão das superfícies e barras é controlado globalmente pelas definições de "Base Data" do modelo. Para ativar essa funcionalidade, clique em Base Data no menu File ou use o botão

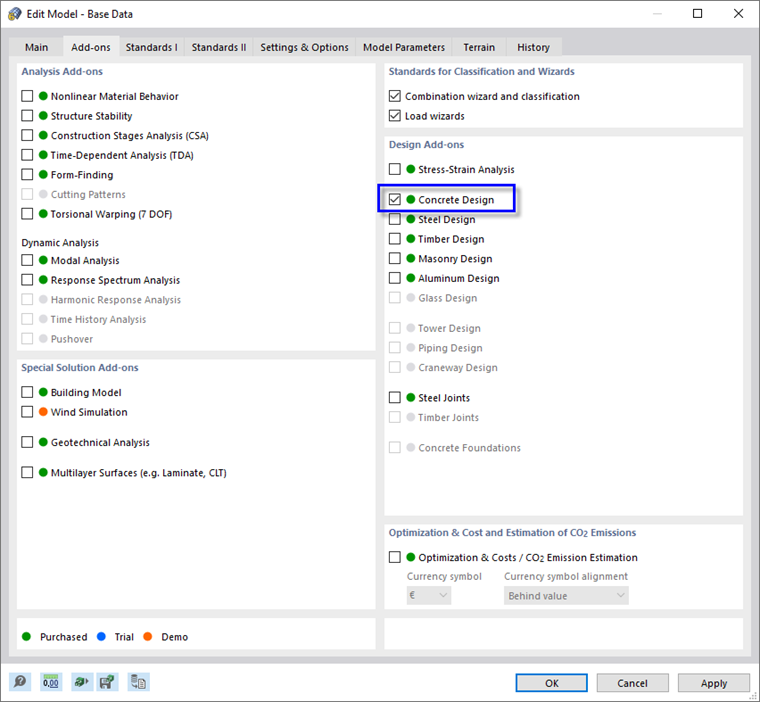

na barra de ferramentas. Em seguida, selecione o separador Add-ons da caixa de diálogo "Edit Model - Base Data".
Selecione a opção Concrete Design. Ao fazê-lo, é ativado o dimensionamento de todas as superfícies e barras de betão, incluindo pilares.

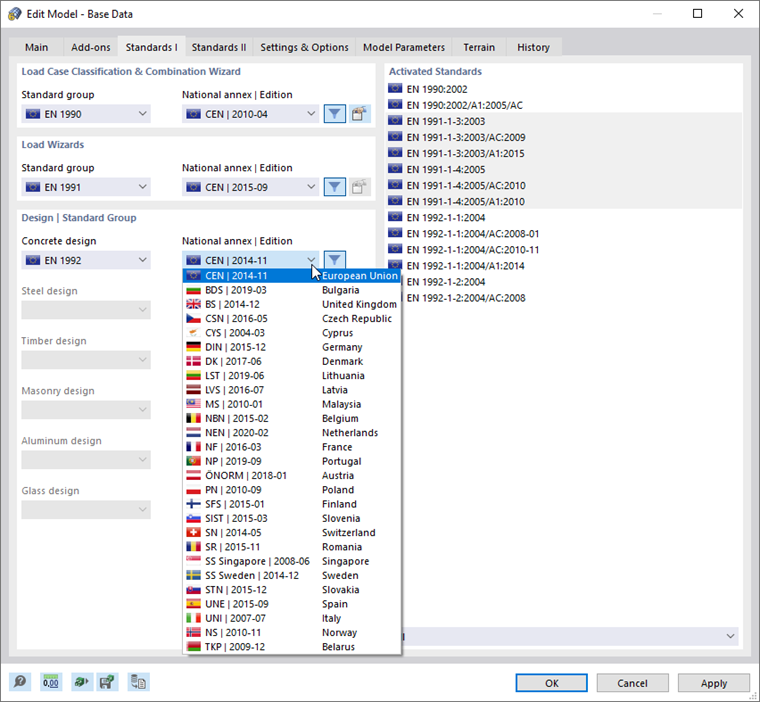

Em seguida, vá para o separador Standards I para verificar a norma predefinida para o dimensionamento de betão.
Certifique-se de que EN 1992 está definido como grupo de normas para "Concrete design". A lista "National Annex" disponibiliza uma seleção de definições por país. Neste tutorial, porém, devem ser aplicadas as recomendações universais da CEN.
Clique em OK para fechar a caixa de diálogo "Base Data". Quando o programa perguntar se todos os resultados devem ser eliminados devido aos parâmetros modificados, clique em Yes.

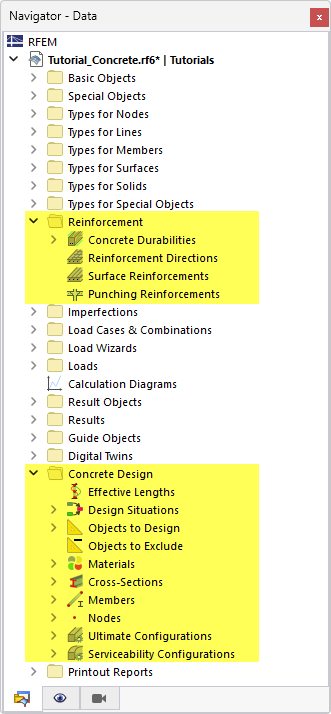

No navegador, foram adicionadas duas novas pastas: "Reinforcement" e "Concrete Design". Elas incluem os parâmetros e itens específicos do dimensionamento de todos os objetos de betão.
Na representação gráfica, pode ver as armaduras das barras definidas por predefinição.
