Aktivace posouzení betonových konstrukcí

Posouzení betonových ploch a prutů se řídí globálně pomocí nastavení „Základní údaje“ modelu. Tuto funkci lze aktivovat kliknutím na tlačítko Základní údaje v nabídce Soubor nebo pomocí tlačítka v panelu nástrojů. Poté vyberte záložku Addony v dialogu „Upravit model - základní údaje“.

02 Aktivace addonu "Posouzení železobetonových konstrukcí"

Vyberte možnost Posouzení železobetonových konstrukcí. Tím je umožněno posouzení všech betonových ploch, nosníků a sloupů.

Poté přejděte na záložku Normy I a zkontrolujte normu, která je přednastavena pro posouzení betonu.

03 Výběr normy a národní přílohy pro posouzení železobetonu

Ujistěte se, že je pro 'Posouzení železobetonových konstrukcí' nastavena jako skupina norem EN 1992. Seznam „Národní přílohy“ nabízí výběr nastavení pro jednotlivé země. V tomto tutoriálu se ovšem budeme řídit obecnými doporučeními CEN.

Kliknutím na tlačítko OK zavřete dialog „Základní údaje“. Pokud se vás program zeptá, zda se kvůli změněným parametrům mají smazat všechny výsledky, klikněte na Ano.

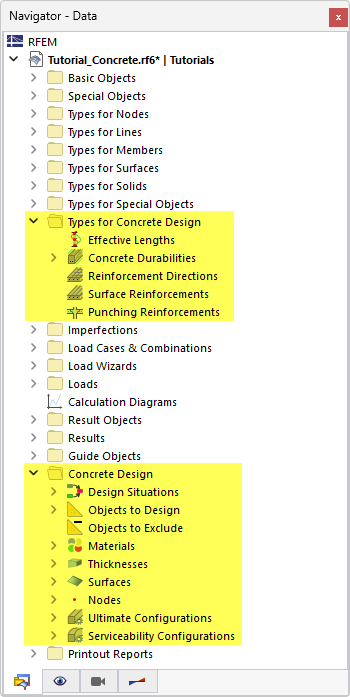

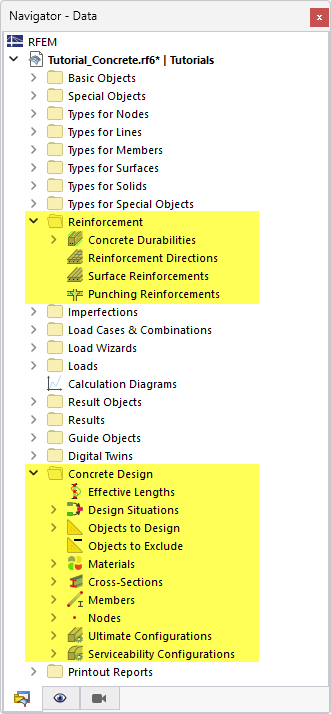

V navigátoru byly přidány dvě nové složky: „Typy pro posouzení betonovových konstrukcí“ a „Posouzení železobetonových konstrukcí“. Obsahují parametry a položky, které jsou specifické pro posouzení všech betonových objektů.

04 Položky navigátoru, které jsou důležité pro posouzení betonu

V grafice můžete vidět vyztužení prutů ve standardním nastavení.
