Globální nastavení pro posouzení betonových konstrukcí definované v kapitole Nastavení pro posouzení betonových konstrukcí se vztahuje na všechny betonové plochy a pruty. Proto není nutné aktivovat posouzení průvlaku a sloupu zvlášť: „Posouzení betonových konstrukcí“ je již aktivováno (viz obrázek Aktivace addonu „Posouzení betonových konstrukcí“ ).
Pro posouzení betonových konstrukcí byla jako standard definována norma „EN 1992“ (viz obrázek Výběr normy a národní přílohy ). Na základě výsledků geometricky lineárního výpočtu platí návrhová situace MSÚ „DS5“ také pro prutové prvky (viz obrázek DS5 s nastavením pro posouzení betonových konstrukcí ).
Posouzení mezního stavu použitelnosti bylo deaktivováno u všech betonových objektů (viz obrázek Deaktivace posouzení „použitelnosti“ ), protože v tomto tutoriálu se jím nebudeme zabývat.
Posouzení betonových prutů

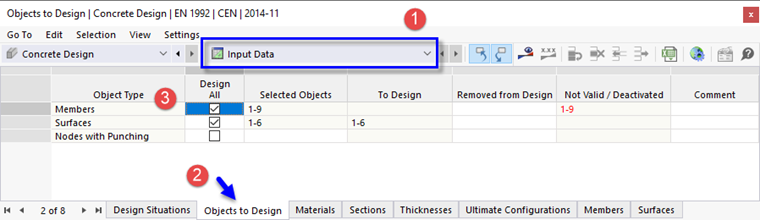

Všechny pruty byly deaktivovány pro posouzení betonu, aby bylo možné analyzovat plochy bez chyb týkajících se nedefinovaného nastavení prutů (viz obrázek Výběr typů objektů pro posouzení ). Chcete-li nyní posouzení prutů aktivovat, vyberte v tabulce „Posouzení betonových konstrukcí“ kategorii Vstupní údaje (1) ze seznamu.
Přejděte na tabulku Objekty pro posouzení (2). Poté zaškrtněte políčko Posoudit vše u položky „Pruty“ (3). Dotaz, zda se mají smazat výsledky posouzení betonu, potvrďte tlačítkem Ano.
Sloupec „K posouzení“ pro pruty je stále prázdný, protože parametry ještě nejsou definovány. Později se ve sloupci „Neplatné / Deaktivované“ zobrazí pouze čísla ocelových prutů, které se pro posouzení automaticky deaktivují (viz obrázek Spuštění posouzení ).
Konfigurace posouzení pro pruty
Pro posouzení ploch byly definovány dvě konfigurace posouzení (viz obrázek Konfigurace mezního stavu únosnosti pro stěny ).

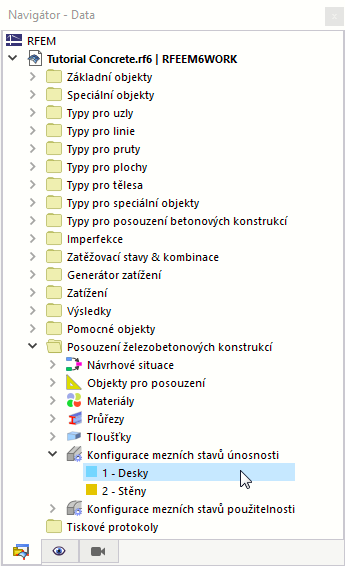

Nastavte záložku Navigátor - Data kliknutím na záložku

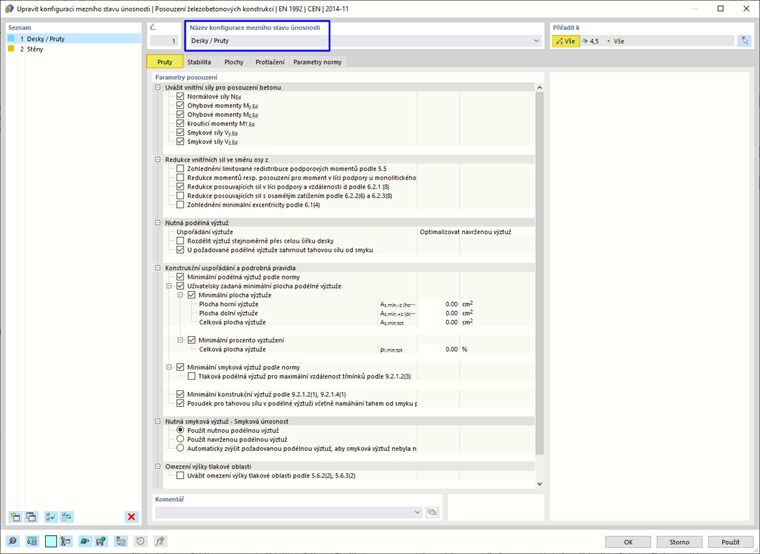

. Poté dvakrát klikněte na položku 1 - Desky v kategorii „Konfigurace mezního stavu únosnosti“ ve složce „Posouzení železobetonových konstrukcí“. V dialogu „Upravit konfiguraci mezního stavu únosnosti“ se zobrazí nová záložka Pruty.
Část „Přiřadit k“ ukazuje, že všechny pruty jsou spravovány touto návrhovou situací. Proto v části „Název konfigurace mezního stavu únosnosti“ přidejte / Pruty. Není nutné rozlišovat mezi nastavením žeber a sloupů. Pro obě jsou vhodná výchozí nastavení.
Dialog zavřete kliknutím na tlačítko OK.
