La configuración global del cálculo de hormigón como se define en el capítulo Configuración de cálculo de hormigón se aplica a todas las superficies y barras que constan de hormigón. Por lo tanto, no es necesario activar el cálculo de la viga de cuelgue y el pilar por separado: El 'Cálculo de hormigón' ya está habilitado (consulte la imagen Activación del complemento 'Cálculo de hormigón' ).
Para el cálculo de hormigón, se definió 'EN 1992' como norma (consulte la imagen Selección de la norma y el Anejo Nacional ). La situación de proyecto de ELU 'SP5' basada en los resultados de un análisis geométricamente lineal también es válida para los elementos de barra (consulte la imagen SP5 con configuración de cálculo de hormigón ).
El cálculo del estado límite de servicio se desactivó para todos los objetos de hormigón (consulte la imagen Desactivar cálculo en 'Estado límite de servicio' ) dado que no se trata en este tutorial.
Cálculo de barras de hormigón

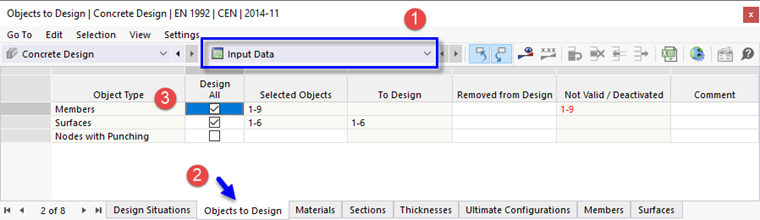

Todas las barras se desactivaron para el cálculo de hormigón de forma que se pudieran analizar sin errores relacionados con los ajustes indefinidos de las barras (consulte la imagen Selección de tipos de objetos para el dimensionamiento ). Para habilitar el cálculo de las barras ahora, seleccione la categoría Datos de entrada de la lista en las tablas para 'Cálculo de hormigón' (1).
Vaya a la tabla Objetos a dimensionar (2). Luego, seleccione la casilla de verificación Calcular todo de los 'Barras' (3). Haga clic en Sí para confirmar la pregunta de si se han de eliminar los resultados del cálculo de hormigón.
La columna 'Para calcular' de las barras todavía está vacía al no haberse aún definido los parámetros. Más tarde, la columna 'No válidos / desactivados' muestra solo los números de las barras de acero de desactivación automática para el cálculo (consulte la imagen Inicio del cálculo ).
Configuración de cálculo para barras
Se han definido dos configuraciones de cálculo para el cálculo de las superficies (consulte la imagen ).

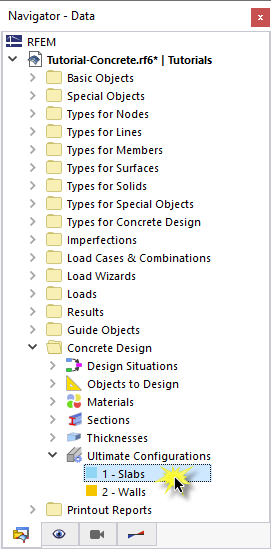

Establezca el Navegador - Datos haciendo clic en la pestaña
. Luego, haga doble clic en el elemento 1 - Losas de la categoría 'Configuraciones de estados límite último' en la carpeta 'Cálculo de hormigón'. En el cuadro de diálogo 'Editar configuración del estado límite último', se muestra la nueva pestaña Barras.
El área 'Asignación a' muestra que esta situación de proyecto gestiona todas las barras. Por lo tanto, agregue / barras en el área 'Nombre de la configuración del estado límite último'. No es necesario distinguir entre la configuración para nervios y pilares. La configuración predeterminada es adecuada para ambos.
Cierre el cuadro de diálogo haciendo clic en Aceptar.
