L'add-on Analisi tensioni-deformazioni è completamente integrato in RFEM o RSTAB. Pertanto, è possibile utilizzare tutte le opzioni note dal programma principale per documentare i risultati grafici di tensioni, rapporti di tensione e deformazioni. La procedura generale per preparare la grafica per la stampa è descritta nel capitolo Grafica del manuale di RFEM.
Grafica della finestra di lavoro
Il capitolo Grafico per l'analisi tensioni-deformazioni presenta tutti i tipi di risultati che sono graficamente disponibili per aste, superfici, giunti con saldatura lineare e solidi. È possibile stampare la vista corrente direttamente utilizzando la funzione di stampa o trasferirla alla relazione di calcolo.

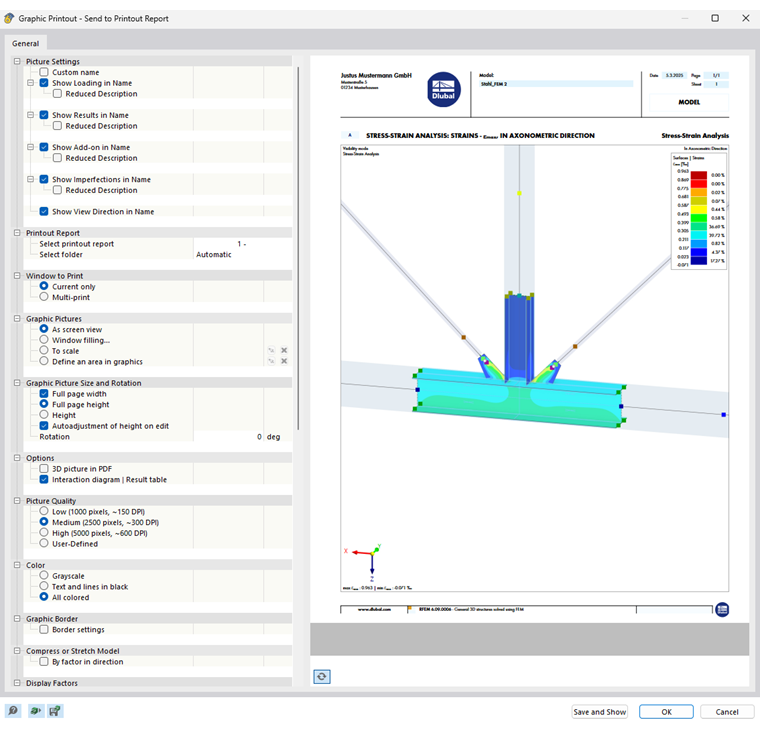

Nella finestra di dialogo '"Stampa grafica", specifica le impostazioni di stampa per l'immagine come al solito.

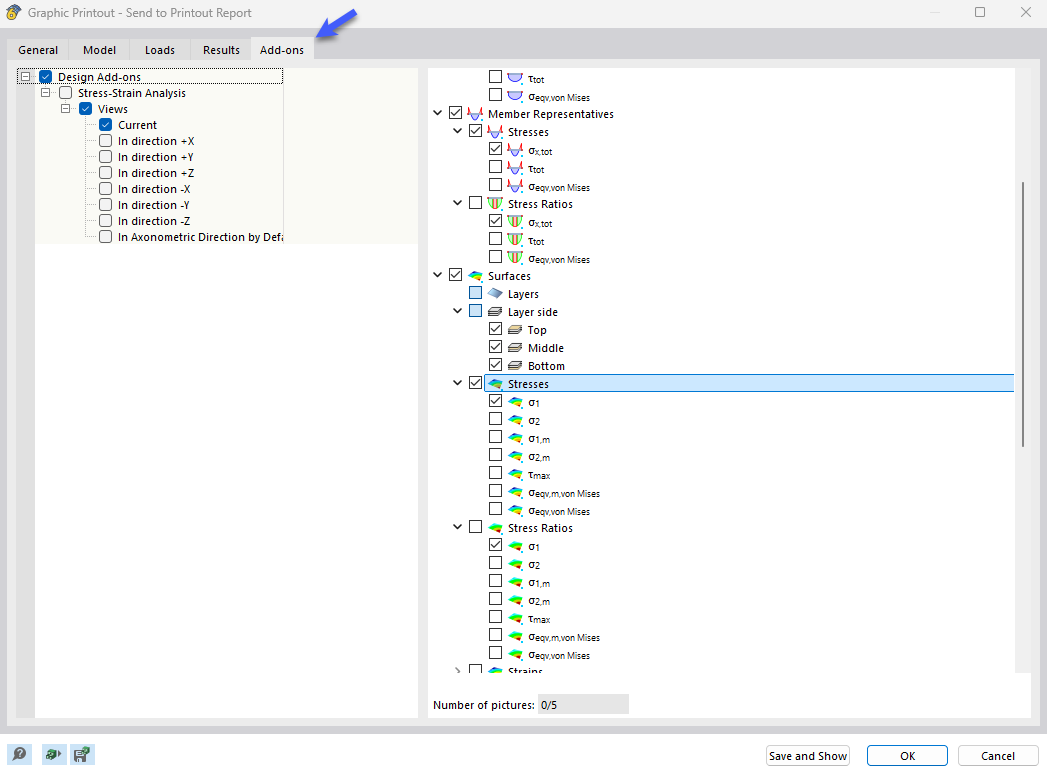

Se si attiva l'opzione Stampa multipla nella categoria 'Finestra', è possibile definire le specifiche per la stampa di più finestre o la stampa in serie di grafici nella scheda "Add-on" (vedere il capitolo Using Multi Print of the RFEM manual). I grafici vengono quindi ordinati nella relazione di calcolo con i risultati dell'analisi tensioni-deformazioni.
dettagli dei risultati e diagrammi dei risultati

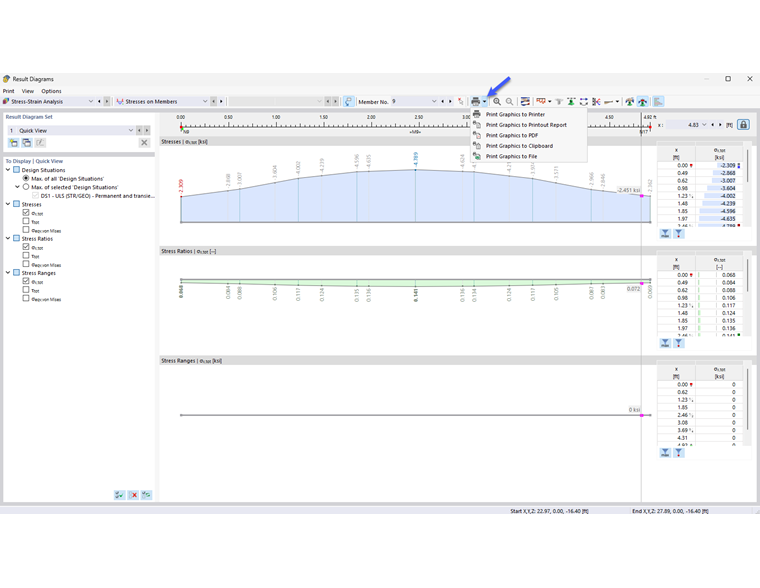

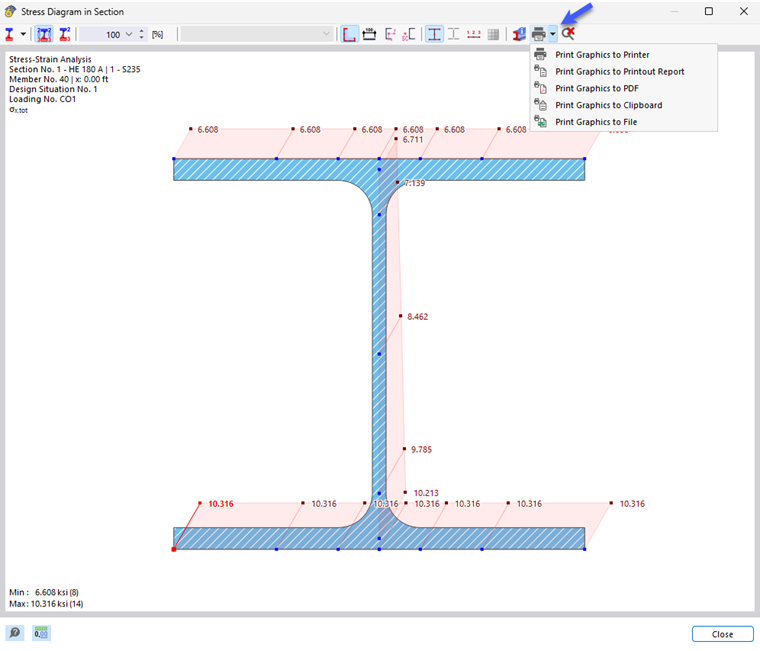

Anche nelle finestre di dialogo per i dei risultati 000523, i delle tensioni 000522 nella sezione trasversale, i dei risultati 005111 nel punto della superficie e Diagrammi dei risultati di aste o sezioni di risultati, sono disponibili funzioni che consentono di stampare grafici.
