Le module complémentaire Analyse contrainte-déformation est entièrement intégré dans RFEM et RSTAB. Vous pouvez donc utiliser toutes les options du logiciel principal pour documenter les résultats graphiques des contraintes, des ratios de contraintes et des déformations. La procédure générale de préparation des graphiques pour l’impression est décrite dans le chapitre Graphiques du manuel de RFEM.
Graphiques de la fenêtre de travail
Le chapitre Graphique pour l’analyse contrainte-déformation présente tous les types de résultats disponibles graphiquement pour les barres, les surfaces, les assemblages soudés et les solides. Vous pouvez imprimer la vue actuelle directement à l’aide de la fonction d’impression ou la transférer dans le rapport d’impression.

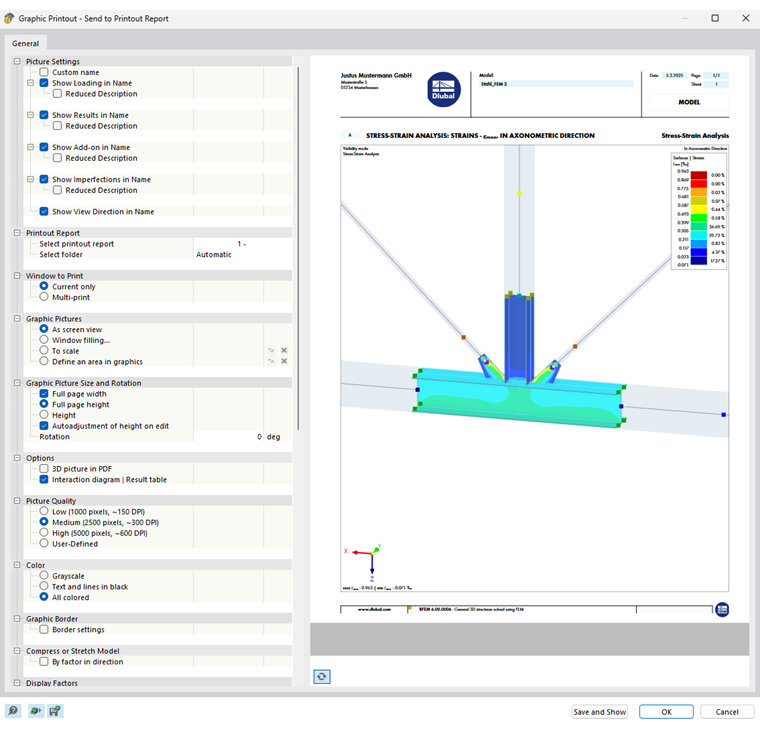

Dans la boîte de dialogue « Impression graphique », définissez les paramètres d’impression de l’image.

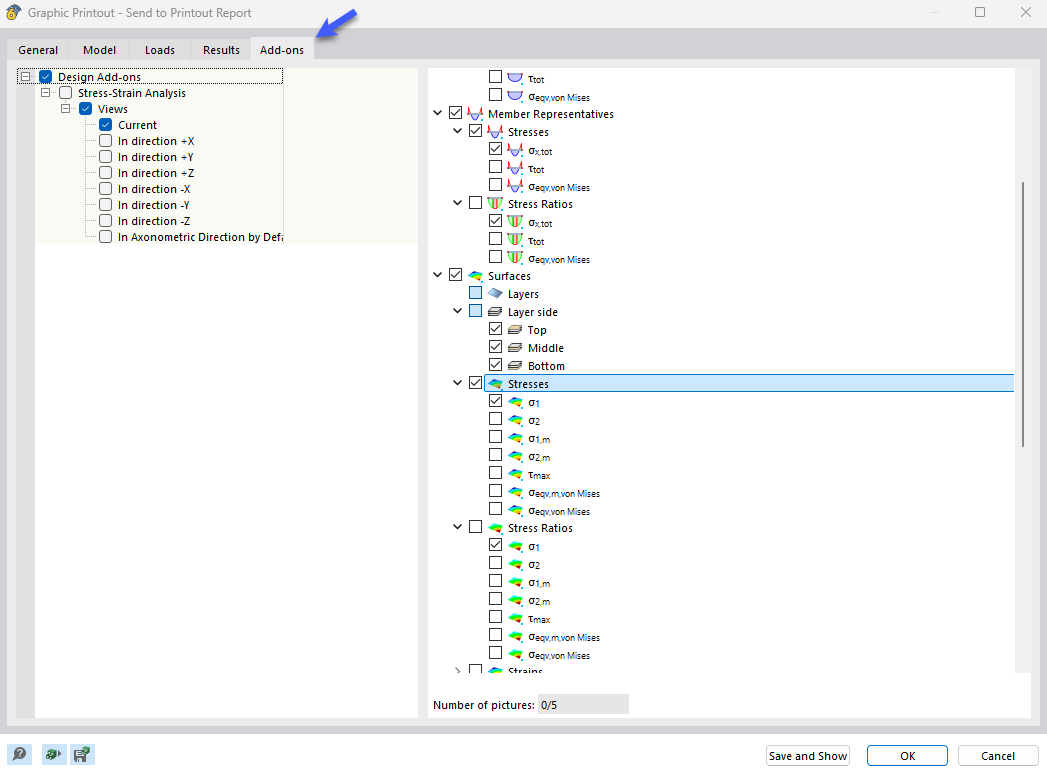

Si vous activez l’option Impression multiple dans la catégorie « Fenêtre à imprimer », vous pouvez définir les paramètres pour l’impression de plusieurs fenêtres ou l’impression en série de graphiques dans l'onglet « Modules complémentaires » (voir le chapitre Utilisation de l’impression multiple du manuel de RFEM). Les graphiques sont ensuite triés dans le rapport d’impression avec les résultats de l’analyse contrainte-déformation.
Détails des résultats et diagrammes de résultats

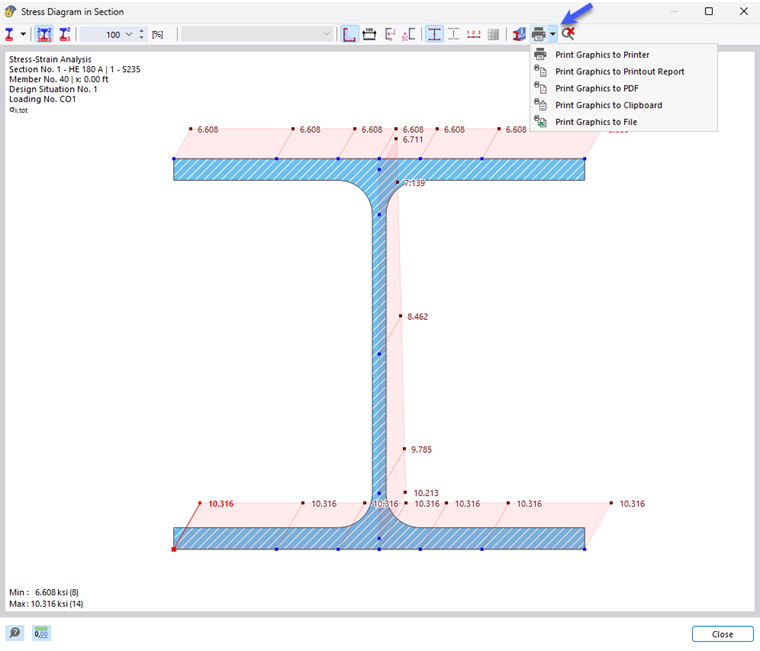

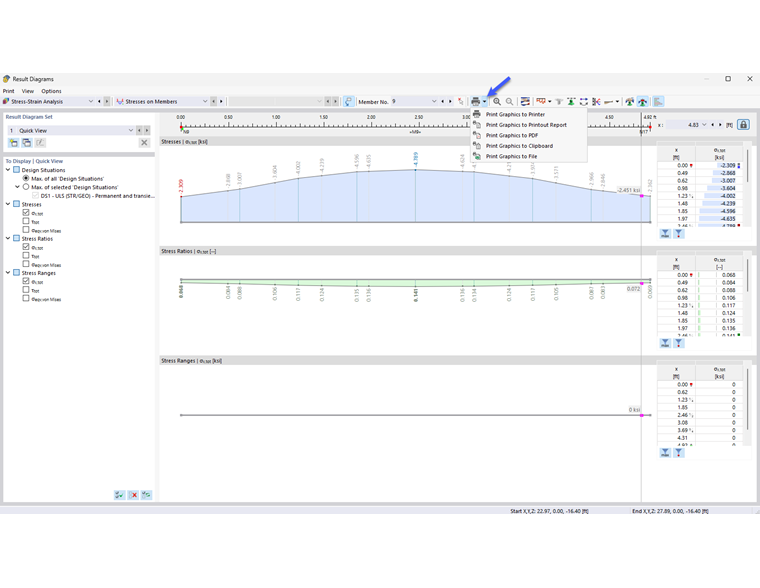

Des fonctions permettant d’imprimer les graphiques sont également disponibles dans les boîtes de dialogue des Détails de résultats, Diagrammes de contraintes dans la section et Diagrammes de résultats des barres ou des coupes de résultats.
