Ocelový přípoj pro vnitřní uzly

Pro dokončení příkladu je třeba oba vnitřní roštové nosníky připojit pomocí dvou šroubů k horní pásnici rámového nosníku.

Dvojím kliknutím na některý z ocelových přípojů v pracovním okně se opět otevře dialog "Upravit ocelový přípoj". Poté klikněte na na konci 'seznamu' pro vytvoření nového typu ocelového přípoje.

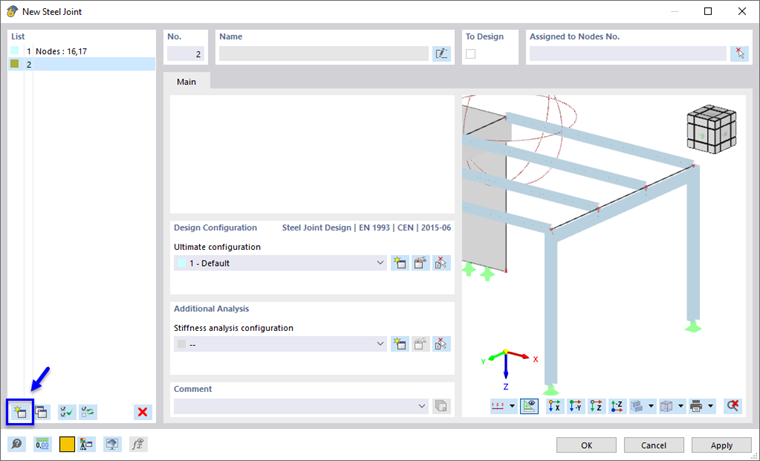

Vytvoření nového ocelového přípoje

Klikněte na tlačítko v oblasti 'Přiřazeno uzlům č.'. Poté vyberte dva vnitřní uzly č. 21 a č. 23 tak, že na ně postupně klikneme v pracovním okně.

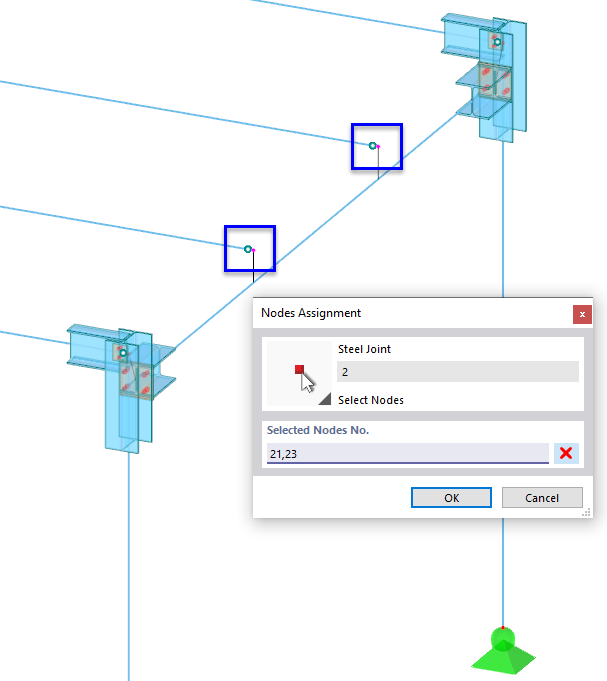

Výběr uzlů

Tlačítkem OK se vrátíme do dialogu, kde se nyní nastaví čísla uzlů. V oblasti 'Přiřazení prutů' program opět vytvořil tři "pruty", které vycházejí z topologie vybraných uzlů.

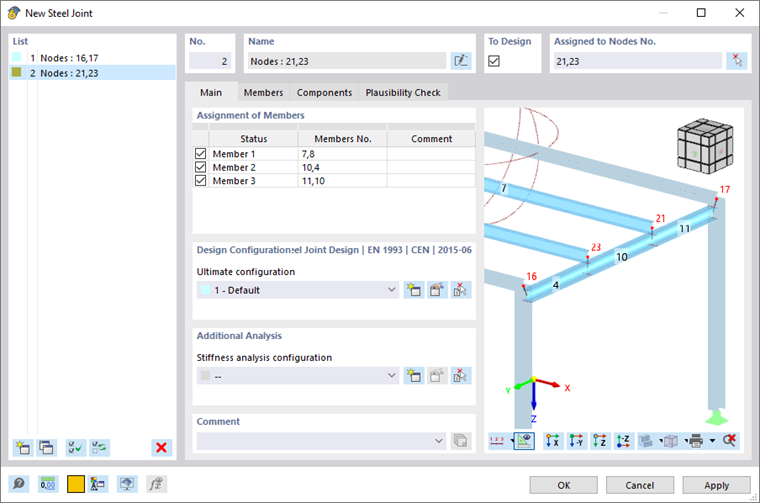

Přiřazení prutů pro vybrané uzly

Pro posouzení MSÚ je nastavena standardní konfigurace. Protože tento typ spoje nemá být klasifikován, není zde vhodná žádná konfigurace analýzy tuhosti (--).

Přejděte do záložky Pruty. Výběrem typu prutu ve sloupci "Stav" lze zkontrolovat jeho umístění v pohledu na model vpravo. Pro lepší přehled lze typy prutů přejmenovat: Nahradit "Prut 1" za Rastrový nosník , "Prut 2" za rámový nosník 1 a "Prut 3" za rámový nosník 2 (1).

Přejmenování typů prutů a úprava nastavení

Protože nosník rámu nekončí v žádném uzlu, změňte 'Typ' na Průběžný pro oba pruty rámového nosníku (2). Po kliknutí na políčko "Konec" je možné vybrat typ ze seznamu.

Obdobným způsobem je možné oběma rámovým nosníkům přiřadit možnost Podepřené konce zaškrtnutím příslušných políček a zrušením zaškrtnutí políčka u rastrového nosníku (3).

Poté přejděte do záložky Komponenty.

Ořez prutu

V prvním kroku se pomocí komponenty "Ořez prutu" prodlouží rastrový nosník k vnějšímu okraji rámového nosníku. Klikněte na tlačítko v sekci 'Komponenty'.

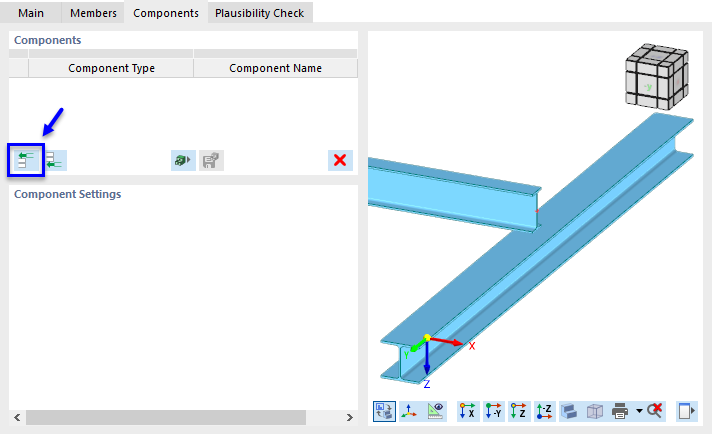

Vložení nové komponenty

V okně "Vybrat komponentu" vyberte kliknutím typ komponenty Prut Cut.

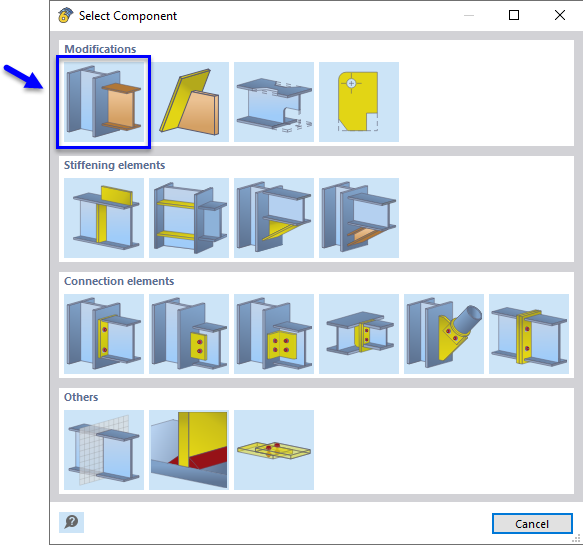

Výběr řezané komponenty prutu

Vrátíme se zpět do záložky "Komponenty", kde se nastaví řez prutu jako nový typ komponenty.

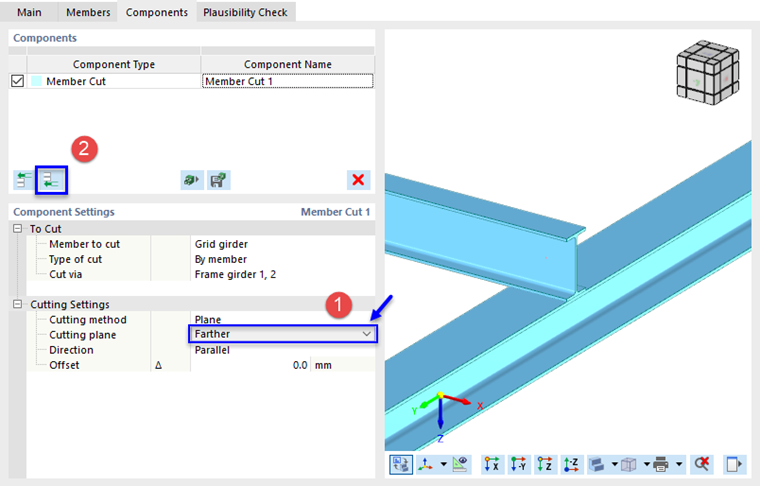

Zadání řezné roviny pro řez prutu

V oblasti "Nastavení komponent" vyberte v seznamu možnost Dál pro zadání "Roviny řezu" (1). V náhledu je vidět, jak je upraven konec rastrového nosníku.

Klikněte na tlačítko v oblasti 'Komponenty' pro vložení další komponenty (2).

Spojovací prostředky

Otevře se okno "Vybrat komponentu".

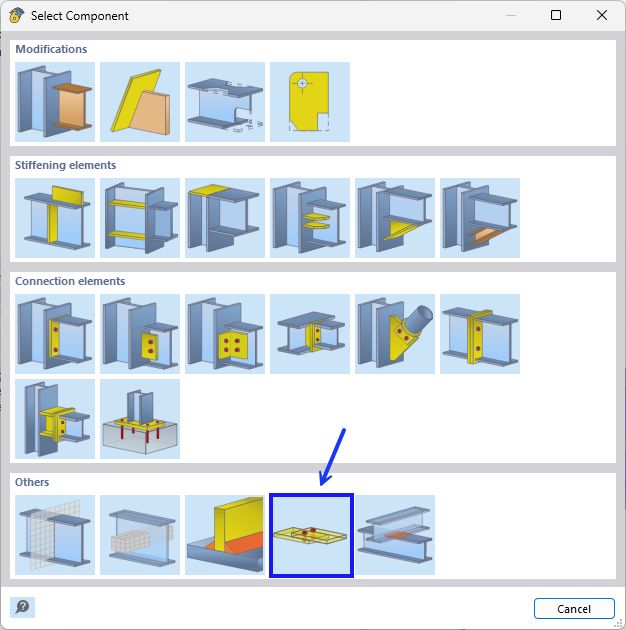

Výběr komponenty spojovacích prostředků

Vyberte typ komponenty Spojovací prostředky kliknutím na tlačítko. Vrátíme se opět do záložky "Komponenty", kde se spojovací prostředky nastaví jako nová komponenta.

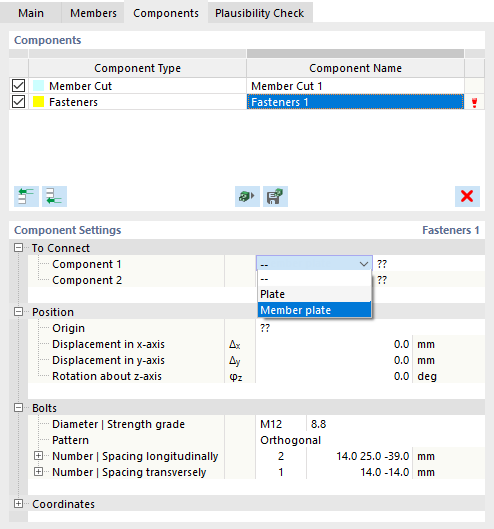

Zadání komponenty 1 pro spojovací prostředky

V sekci "Nastavení komponent" je třeba zadat komponenty, které se mají připojit. Klikněte na první políčko "--" v řádku komponenty 1. Poté otevřete seznam a vyberte možnost Plech prutu.

Poté vyberte políčko vpravo a otevřete jeho seznam. Vyberte rastrový nosník | Možnost pásnice 2 (1). Část nosníku se v náhledu zvýrazní.

Zadání komponent pro spojovací prostředky

Klikněte na políčko "--" pro komponentu 2 v dalším řádku a znovu vyberte ze seznamu Plech prutu (2). V poli "??" ze seznamu vpravo vyberte položku Rámový nosník 1,2 | Pásnice 1 (3).

Protože byla pásnice rastrového nosníku nastavena jako první komponenta, která se má připojit, představuje 'počátek' spojovacího prostředku.

Počet a vzdálenosti šroubů je třeba upravit. V oblasti "Šrouby" nastavte následující parametry.

Nastavení komponent by pak mělo vypadat jako na následujícím obrázku.

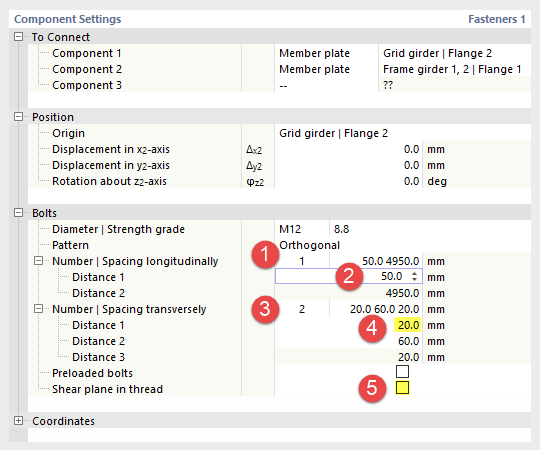

Zadání počtu a vzdáleností šroubů

Přepneme se do záložky Kontrola správnosti. Spojení je správně definováno, protože program nerozpozná žádné chyby.

Kontrola správnosti a náhled ocelového přípoje

Kliknutím na tlačítko OK dialog zavřete. V pracovním okně se spoj zobrazí na obou vnitřních uzlech.

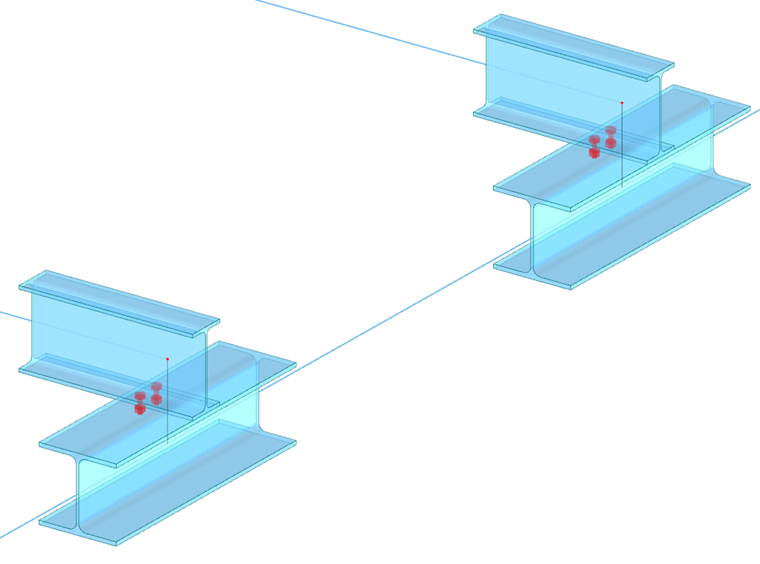

Detailní model ocelového přípoje 2
