Giunto in acciaio per nodi interni

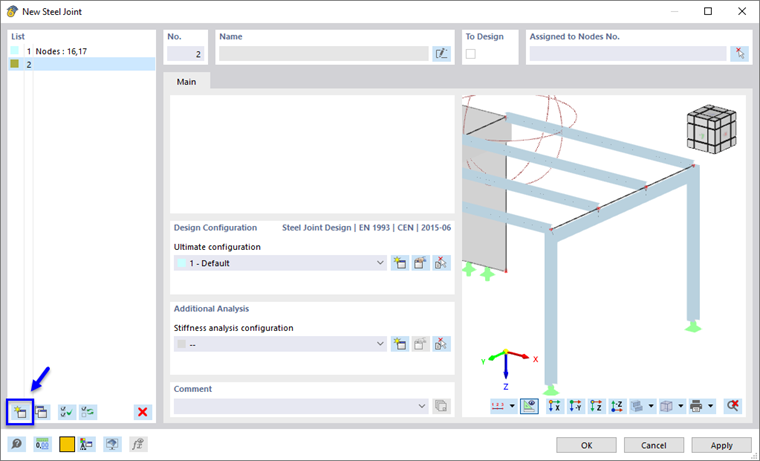

Creazione di un nuovo giunto acciaio

Fare clic su pulsante nell'area 'Assegnata ai nodi nr.'. Quindi, selezionare i due nodi interni nr. 21 e nr. 23 facendo clic su di essi uno per uno nella finestra di lavoro.

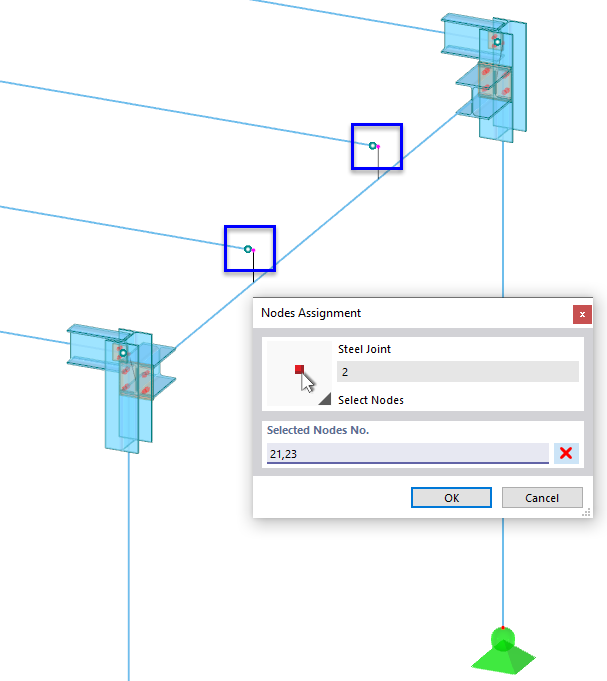

Selezione di nodi

Fare clic su OK per tornare alla finestra di dialogo in cui sono stati impostati i numeri dei nodi. Nell'area 'Assegnazione delle aste', il programma ha creato di nuovo tre "Aste" che si basano sulla topologia dei nodi selezionati.

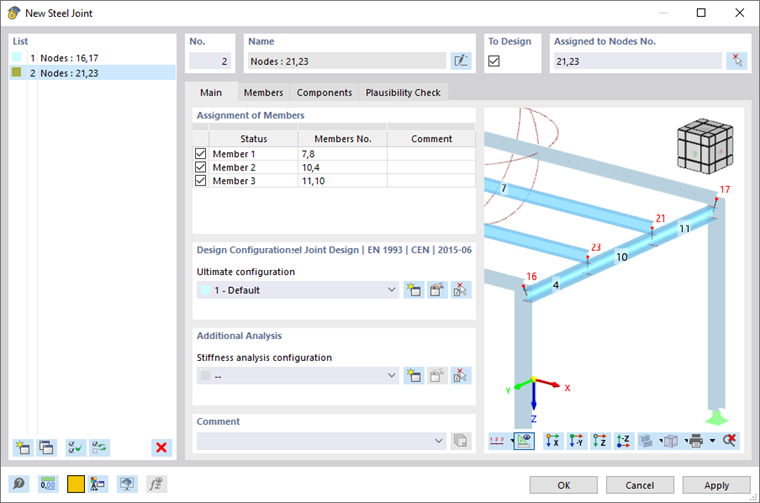

Assegnazione di aste per i nodi selezionati

La configurazione predefinita è impostata per la verifica SLU. Poiché questo tipo di collegamento non deve essere classificato, qui non è adatta alcuna configurazione dell'analisi di rigidezza (--).

Vai alla scheda Aste. Selezionando un tipo di asta nella colonna "Stato", è possibile verificarne la posizione all'interno della vista del modello a destra. È possibile rinominare i tipi di aste per una migliore panoramica: Sostituire "Asta 1" con la trave della griglia , "Asta 2" con la trave del telaio 1 e "Asta 3" con la trave del telaio 2 (1).

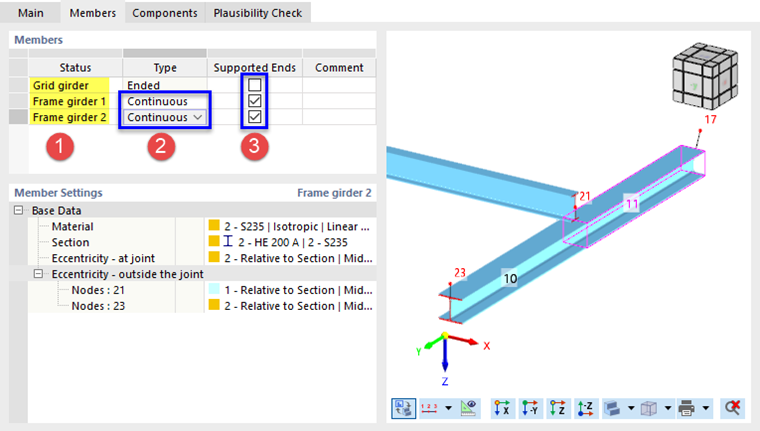

Ridenominazione dei tipi di aste e regolazione delle impostazioni

Poiché la trave del telaio non termina in nessuno dei nodi, modificare il "Tipo" in Continuo per entrambe le aste della trave del telaio (2). È possibile selezionare il tipo dall'elenco dopo aver fatto clic sulla casella di testo "Fine".

Allo stesso modo, assegnare l'opzione Estremità vincolate ad entrambe le travi del telaio selezionando le caselle di controllo corrispondenti e deselezionando la casella di controllo per la trave griglia (3).

Quindi, passa alla scheda Componenti.

Taglio dell'asta

Nella prima fase, la trave grigliata viene estesa al bordo esterno della trave telaio utilizzando il componente "Taglio asta". Fare clic su pulsante nell'area 'Componenti'.

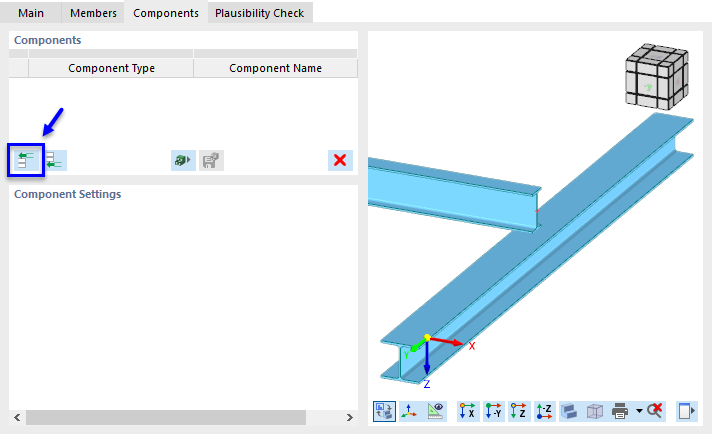

Inserimento di un nuovo componente

Nella finestra "Seleziona componente", selezionare il tipo di componente di taglio dell'asta facendo clic su di esso.

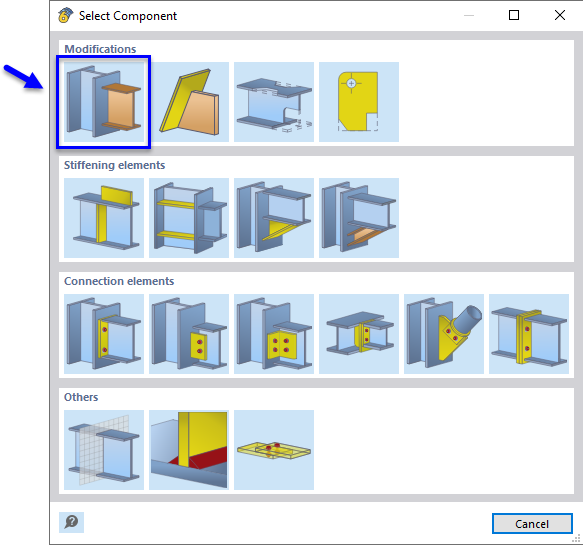

Selezione del componente di taglio dell'asta

Si torna alla scheda "Componenti" in cui il taglio dell'asta è impostato come un nuovo tipo di componente.

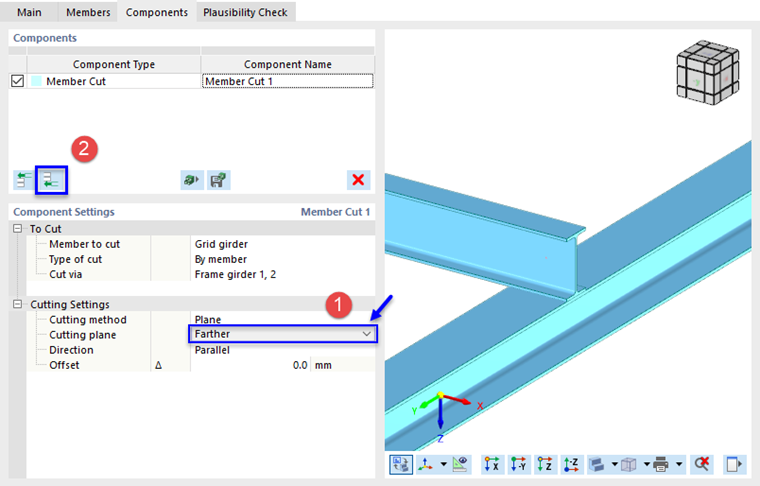

Definizione del piano di taglio per il taglio dell'asta

Nell'area "Impostazioni del componente", selezionare l'opzione Più lontano nell'elenco per definire il "Piano di taglio" (1). Nell'anteprima è possibile vedere come viene regolata l'estremità della trave della griglia.

Fare clic su pulsante nell'area 'Componenti' per inserire il componente successivo (2).

dispositivi di fissaggio

Apparirà la finestra "Seleziona componente".

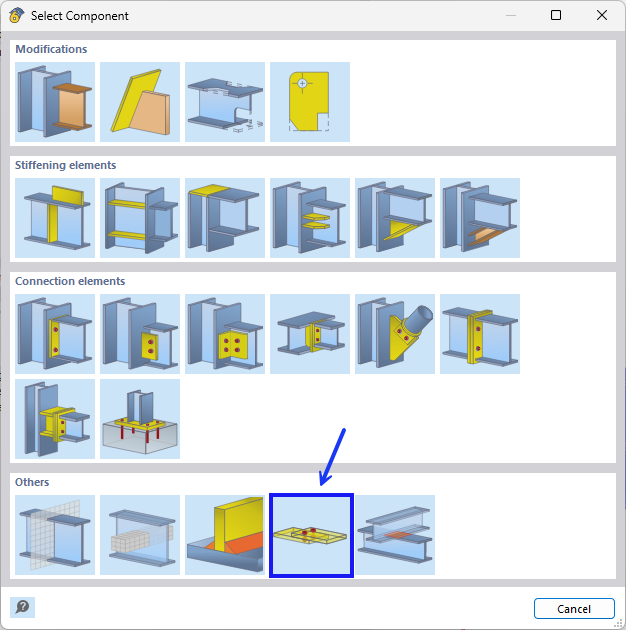

Selezione del componente di fissaggio

Selezionare il tipo di componente di elementi di fissaggio facendo clic sul pulsante. Si torna nuovamente alla scheda "Componenti" in cui i dispositivi di fissaggio sono impostati come un nuovo componente.

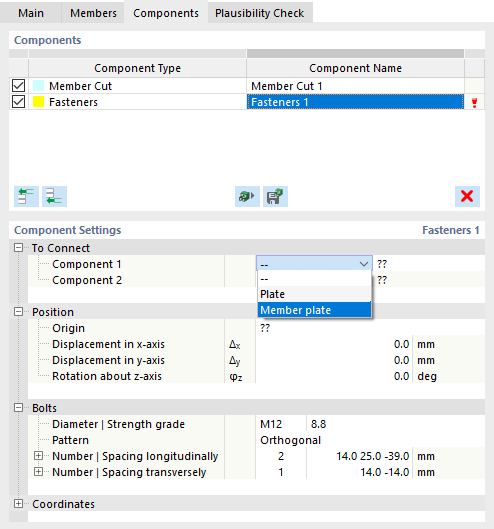

Specifica del componente 1 per i dispositivi di fissaggio

Nell'area "Impostazioni dei componenti", è necessario specificare i componenti da collegare. Fare clic sulla prima casella "--" nella linea del Componente 1. Quindi, aprire l'elenco in cui si seleziona l'opzione Piastra asta.

Quindi, seleziona la casella a destra e apri il suo elenco. Seleziona la trave della griglia | Opzione dell'ala 2 (1). La parte della trave è evidenziata nell'anteprima.

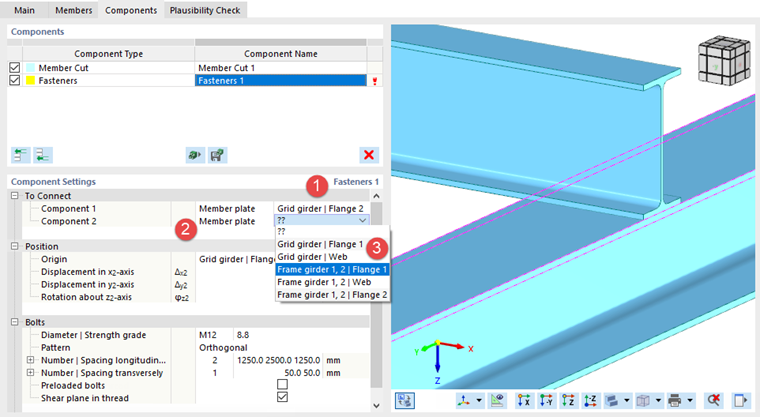

Definizione di componenti per dispositivi di fissaggio

Fare clic sulla casella "--" del Componente 2 nella riga successiva e selezionare nuovamente Asta nell'elenco (2). Nel "?? elenco a destra, selezionare Trave telaio 1,2 | Flangia 1 (3).

Poiché l'ala della trave della griglia è stata impostata come primo componente da collegare, rappresenta lOrigine' del dispositivo di fissaggio.

Il numero e le distanze dei bulloni devono essere modificati. Impostare i seguenti parametri nell'area "Bulloni".

Numero	Spaziatura longitudinale	1 (1)
Distanza 1	50 mm (2)
Numero	Spaziatura trasversale	2 (3)
Distanza 1	20 mm (4)
Piano di taglio nella filettatura	Disabilitato (5)

Le impostazioni del componente dovrebbero quindi apparire come nell'immagine seguente.

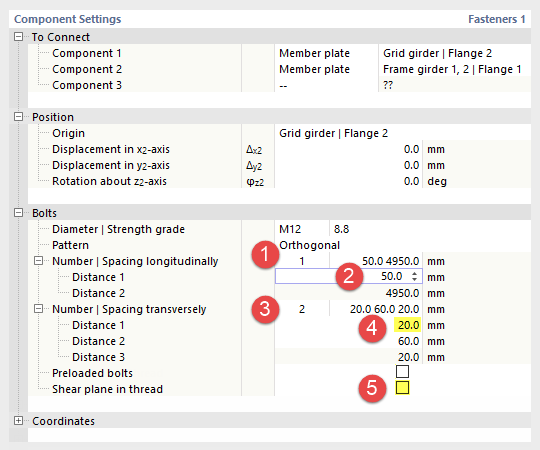

Definizione dei numeri e delle distanze dei bulloni

Passa alla scheda Verifica di plausibilità. La connessione è definita correttamente, poiché il programma non rileva errori.

Verifica di plausibilità e anteprima del giunto in acciaio

Fare clic su OK per chiudere la finestra di dialogo. Nella finestra di lavoro, il collegamento viene visualizzato su entrambi i nodi interni.

Modello dettagliato del giunto in acciaio 2
