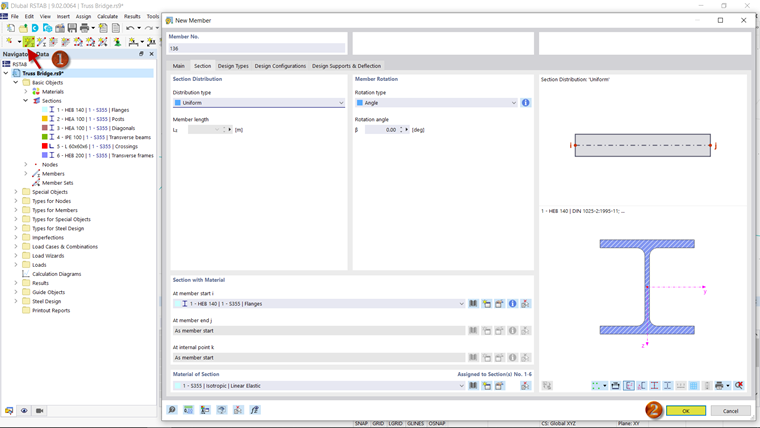

要定义一个新的杆件，请使用工具栏中的
按钮。 打开'新建杆件'对话框，其中已经设置了弦杆的截面。
点击 ' OK ' 确认输入后，您可以定义杆件的起点和终点。 下弦杆从原点到 [X: 20 m/Y: 0 m/Z: 0 m] ' ' '. 依次单击点，然后单击鼠标右键完成输入。
划分杆件

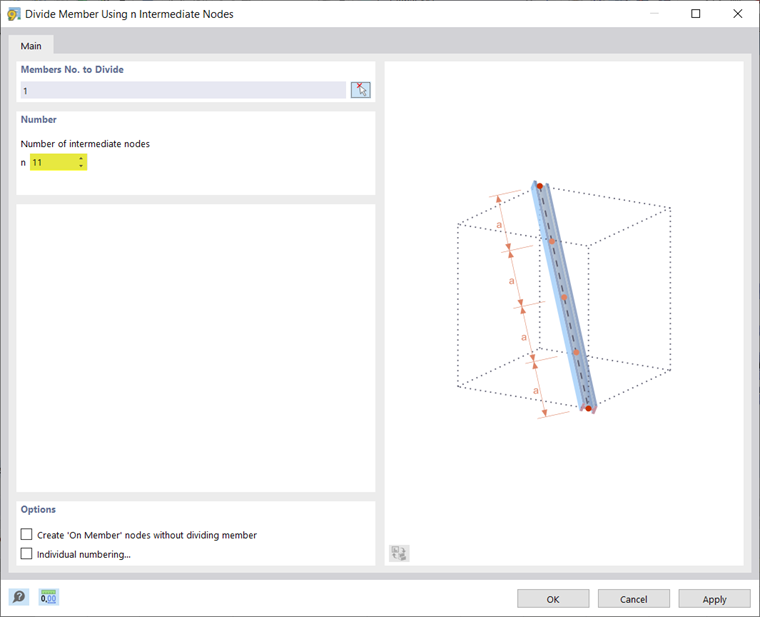

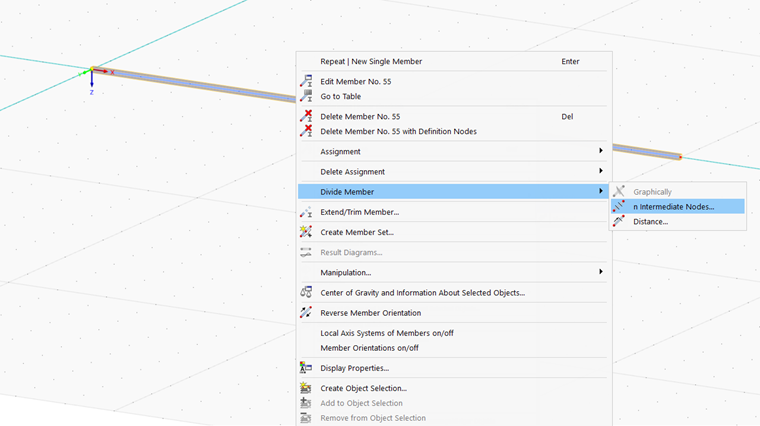

由于柱子会将下弦杆分成 12 个截面，因此需要11 个中间节点。 右键单击杆件，进入对话框' 使用 n 个中间节点拆分杆件'。
复制栏

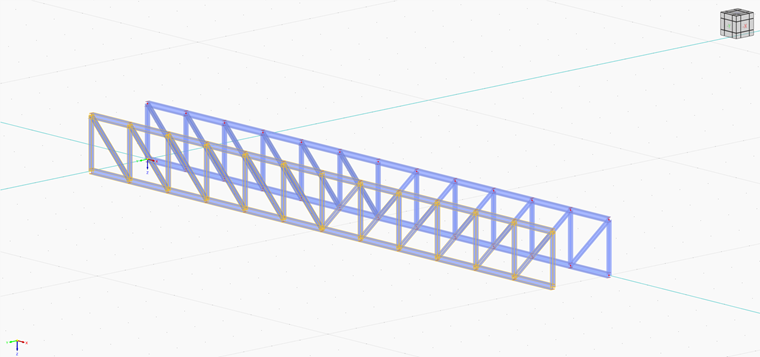

要创建上弦杆，可以使用

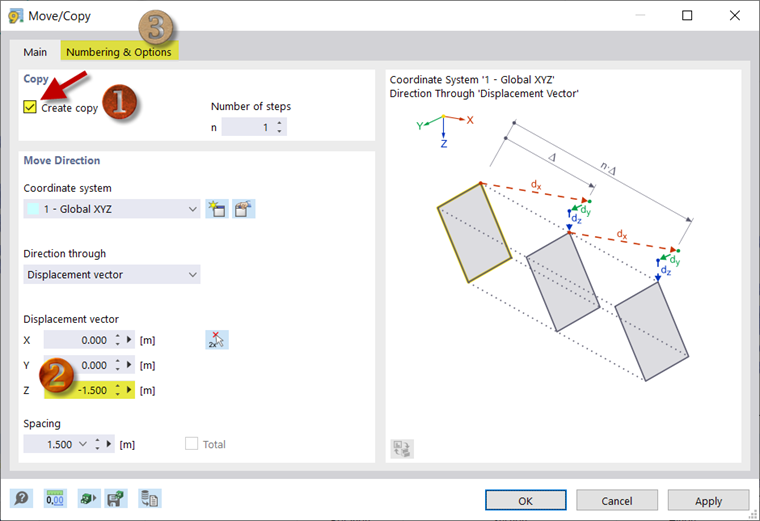

按钮复制下弦杆，然后向上移动。 为此，请在弹出的对话框中勾选' 复制' ，然后输入将吊带向上复制1.5 m 。

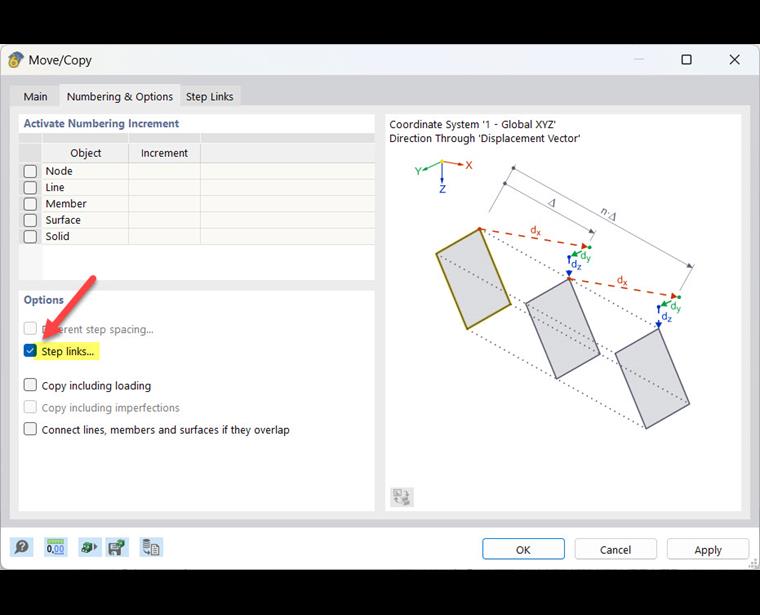

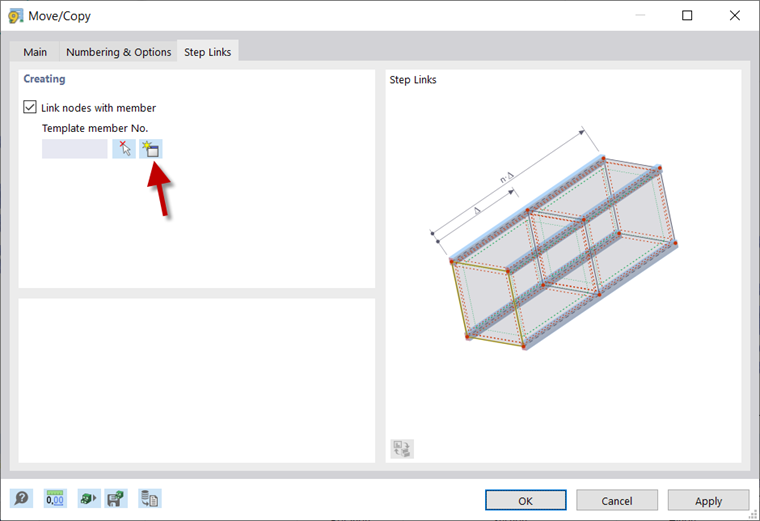

然后激活'编号和选项'选项卡中的步骤链接。 这样您就可以将上弦杆和下弦杆的节点直接连接到柱子上。 在' 台阶连接 ' 选项卡中选择 ' 连接节点到杆件 ' 后，使用
符号定义柱的横截面。
为柱子选择'杆件类型'。 该类型预设为铰接安装。 在截面选项卡中，您可以选择相应的截面 (HEA 100)。 点击' OK ' 两次确认，将自动生成上弦和上杆。
镜面钢筋

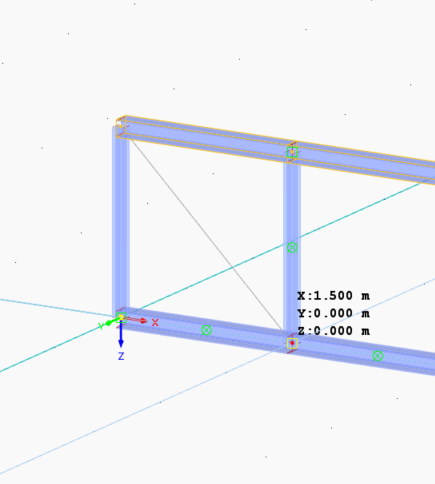

使用 [ T0 ] 新建桁架杆件，其截面为 。 这应该由 [X: 0 m/Y: 0 m/Z: -1.5 m]到[X: 1.5 m/Y: 0 m/Z: 0 m] ' ' '.
您可以复制刚创建的杆件，方法是在按住Ctrl 键的同时将其选中并向右拖动。 以这种方式创建前六个对角钢筋。 其他 6 个对角杆件通过镜像创建。 为此，请选择已创建的全部 6 个对角杆件，然后单击

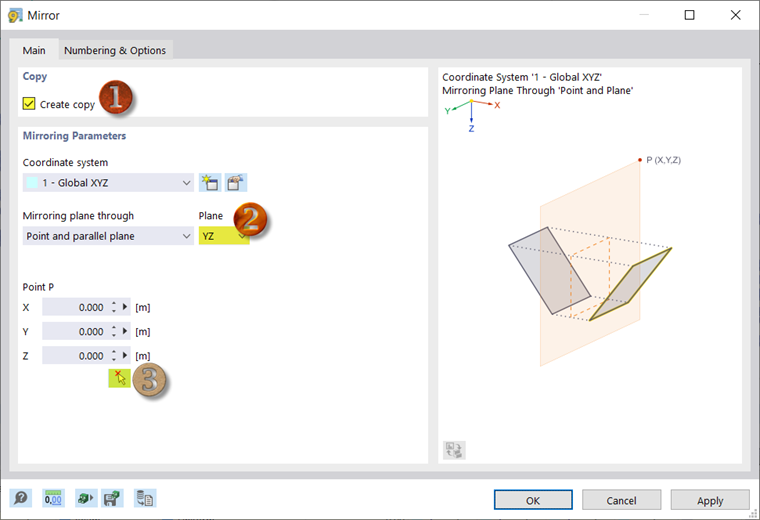

打开' 镜像' 对话框。 在 ' 创建复制 ' 处勾选，将 YZ 平面设置为镜像平面，然后在镜像轴 (3) 上拾取一点。 该点可以是桁架桥中间的两个节点之一。 确认后，创建剩余的斜杆件。
选择到目前为止建模的结构，并在 X 方向复制 2 m 。
定义节点
新建一个类型为'梁'的杆件，并选择选项'铰'。 然后在'截面'选项卡中定义相应的截面。 在这种情况下，在'节点'选项卡中手动选择节点。 使用

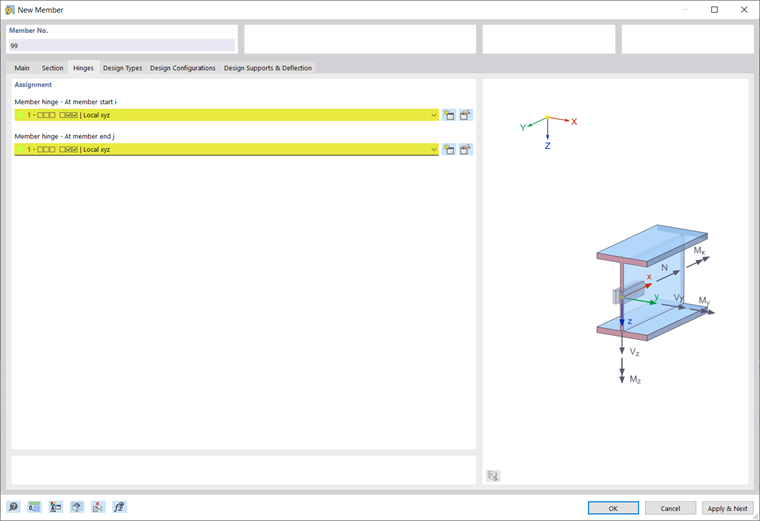

符号新建杆件末端铰。 杆件始端和末端的杆件末端铰都不应传递任何弯矩。 为此在区域'铰接条件'中选择并锁定转动方向φy和φz 。
将钢筋粘贴在下弦杆的两个相对节点之间，然后复制。

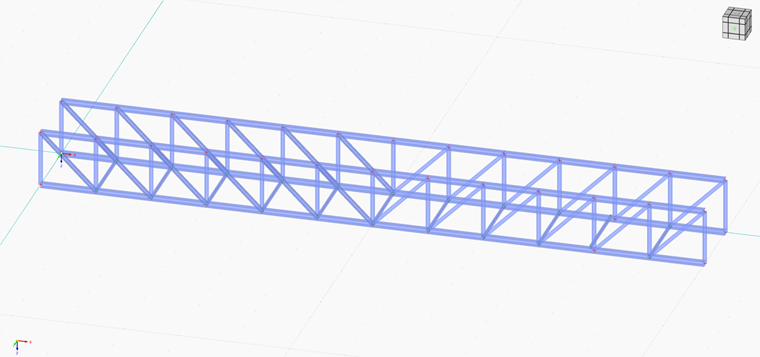

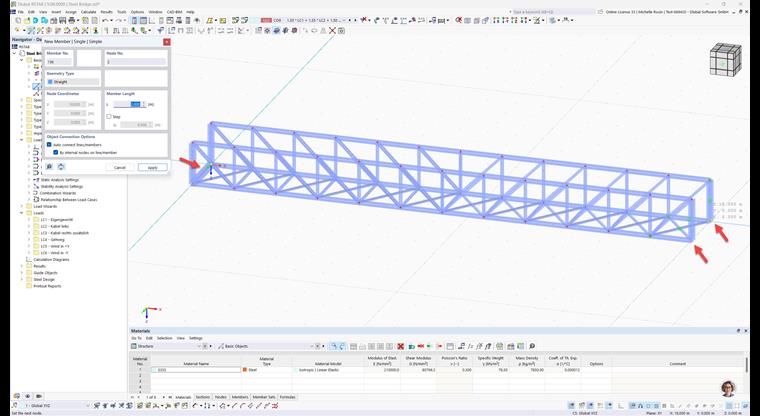

对于横向框架，创建一个具有相应截面的梁类型的杆件。 在桥的两端插入它。
编辑钢筋
外柱也是横梁的一部分，因此必须更换材料。 为此，请选择所有四个外部柱，然后双击打开'编辑杆件'对话框。

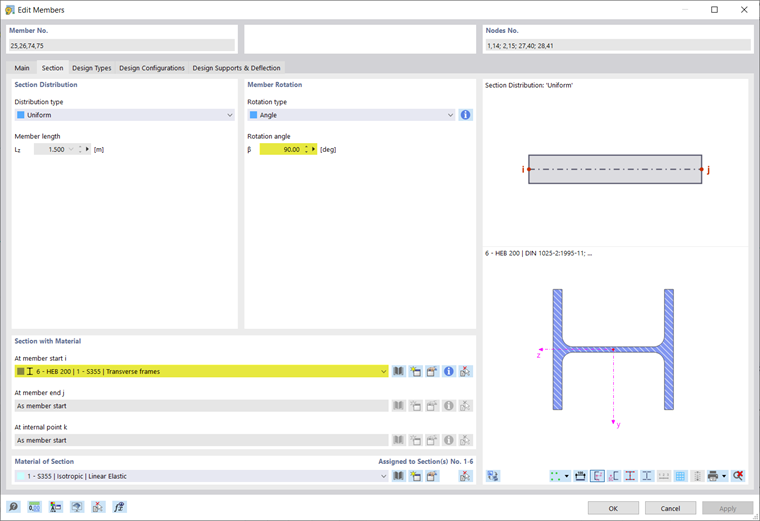

在'截面'选项卡下选择横向框架(HEB 200) 的截面，然后在对话框的'杆件旋转'部分中将旋转角度更改为90° 。 这将正确对齐柱子。

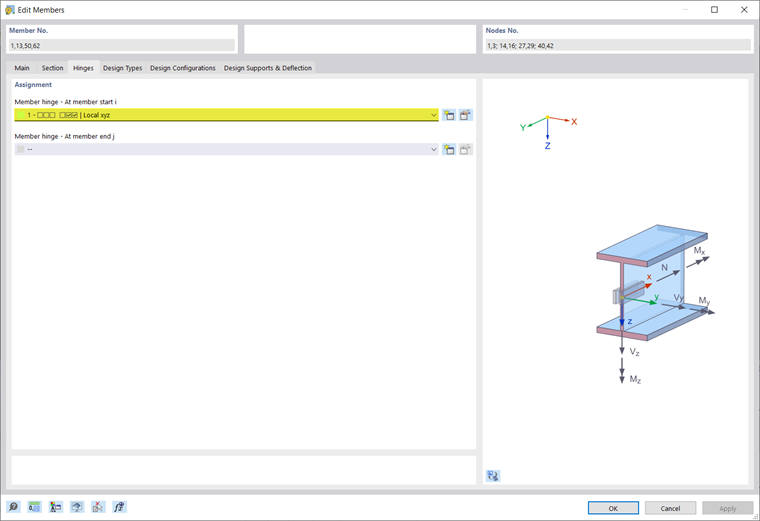

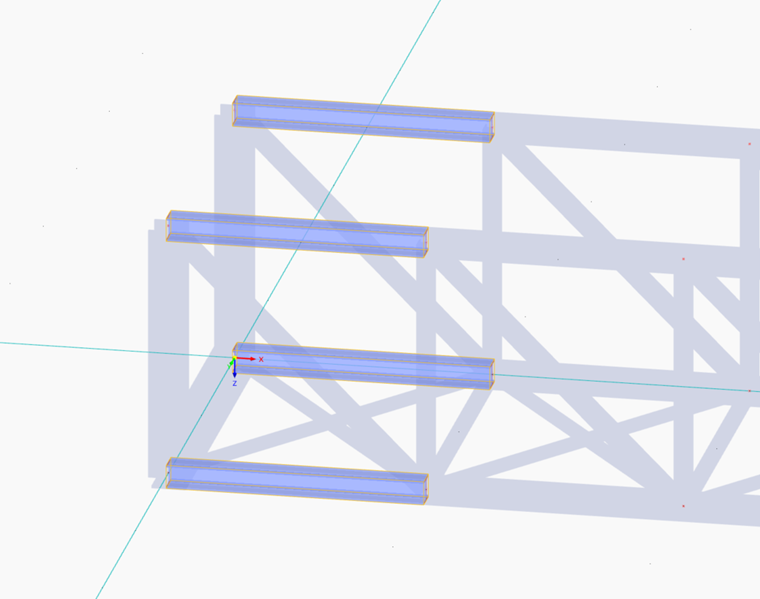

由于弦杆的杆件类型是'，梁'，所以到目前为止它们都是刚性连接到横向框架上。 您可以通过选择弦杆的外侧杆件并在杆件的始端添加一个铰，将其更改为铰接。 在桁架桥的另一侧，在杆件的末端插入一个铰。
多次复制杆件

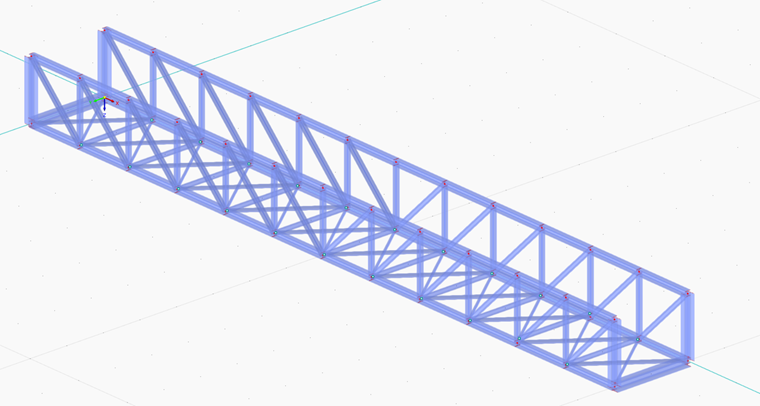

最后一个结构单元是支路。 这些只能承受拉力。 所以选择'杆件类型' ' 拉杆'. 同时重新定义相应的截面。 在第一个桥梁截面中插入两个跨接。
选择两个交叉点，然后使用
按钮打开'移动/复制'对话框。 要将桥接直接复制到所有其他桥梁截面中，请选择'创建复制'选项，步长为 11 。
位移矢量为 [X: 1.5 m/Y: 0 m/Z: 0 m] ' ' '.
