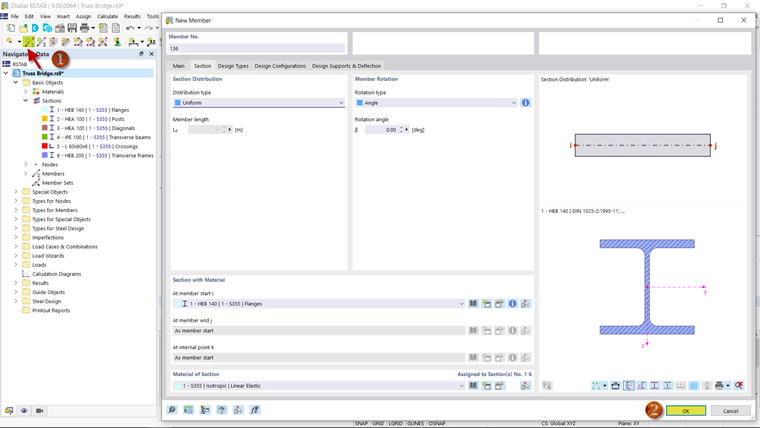

Para definir una nueva barra, use el botón
en la barra de herramientas. Se abre el cuadro de diálogo 'Nueva barra' en el que ya está configurada la sección para las cuerdas.
Después de haber confirmado su entrada con ' Aceptar ', puede definir el punto inicial y final de la barra. El acorde inferior debe ir desde el origen hasta [X: 20 m/Y: 0 m/Z: 0 m] ' ' '. Haga clic en los puntos uno tras otro y luego finalice la entrada con un clic derecho.
Dividir barras

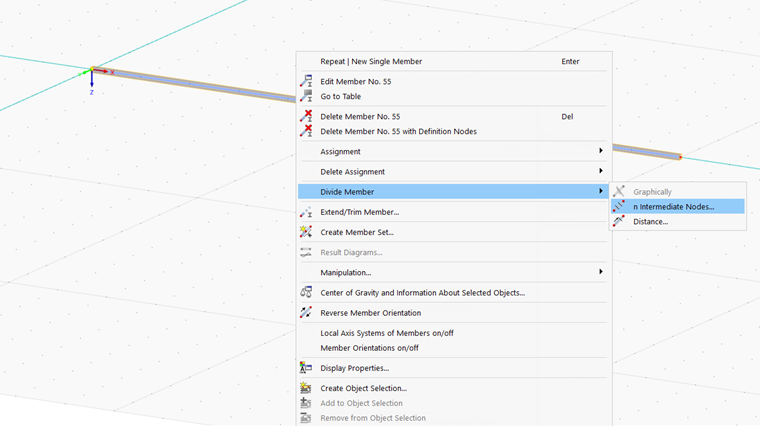

Dado que los postes dividirán el cordón inferior en 12 secciones, necesitará 11 nudos intermedios donde comenzarán los postes. Con un clic derecho en la barra, se llega al diálogo ' Dividir barra usando n nudos intermedios '.
Copiar barras
Para crear el acorde superior , puede copiar el acorde inferior usando el botón
y mover la copia hacia arriba. Para hacer esto, marque la casilla ' Crear una copia ' en el cuadro de diálogo e introduzca que la correa se debe copiar 1,5 m hacia arriba.

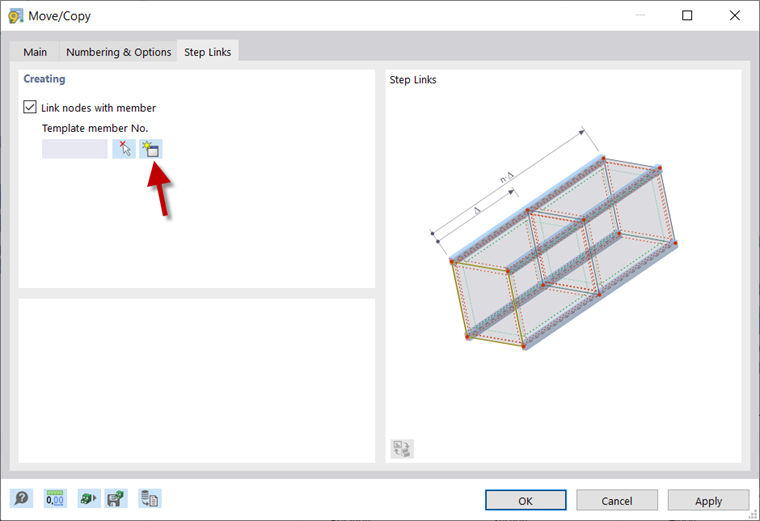

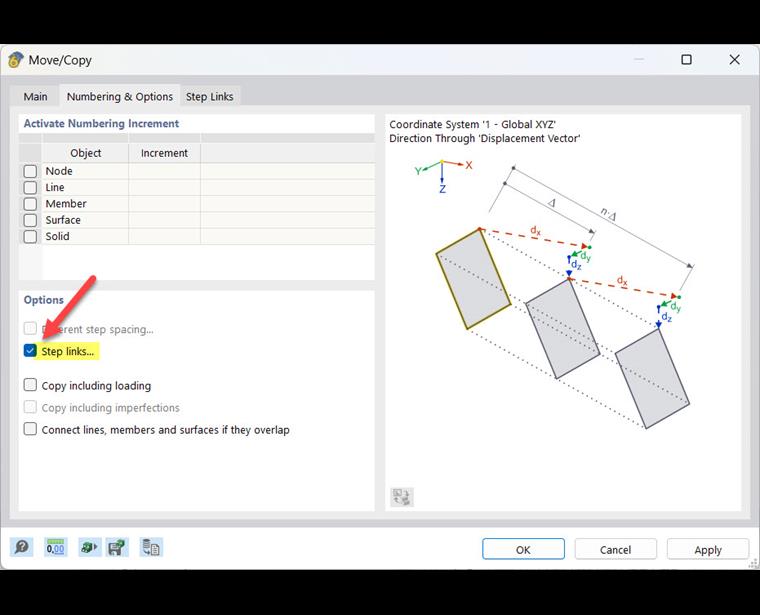

Luego, active el enlace del paso en la pestaña ' Numeración y opciones '. Esto le permite conectar los nudos de los cordones superior e inferior directamente a los postes. Después de seleccionar ' Conectar nudo a miembro ' en la pestaña ' Enlaces de paso ', use el símbolo
para definir la sección transversal de las publicaciones.
Seleccione el tipo de barra ' {$ } para las publicaciones. Un montaje articulado está preestablecido para este tipo. En la pestaña Sección , puede seleccionar la sección apropiada (HEA 100). Si confirma dos veces con ' Aceptar ', el acorde superior y la publicación se generan automáticamente.
Barras de espejos
Para las diagonales , use

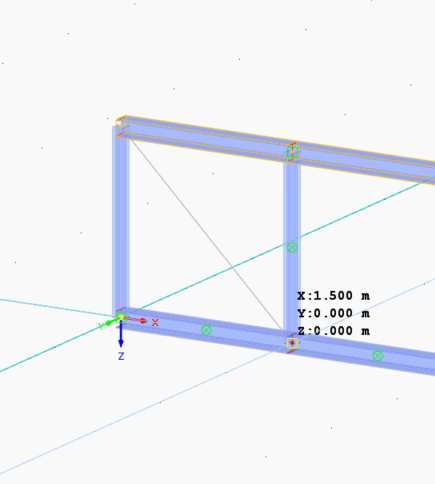

para crear una nueva barra de celosía con la sección correspondiente. Esto debería hacerlo [X: 0 m / Y: 0 m/Z: -1,5 m] a [X: 1,5 m/Y: 0 m/Z: 0 m] ' ' '.
Puede copiar la barra que acaba de crear seleccionándola y arrastrándola hacia la derecha mientras mantiene presionada la tecla Ctrl. Cree las primeras seis barras diagonales de esta manera. Las otras seis barras diagonales se van a crear utilizando espejos. Para hacer esto, seleccione las seis barras diagonales que ya se han creado y haga clic en

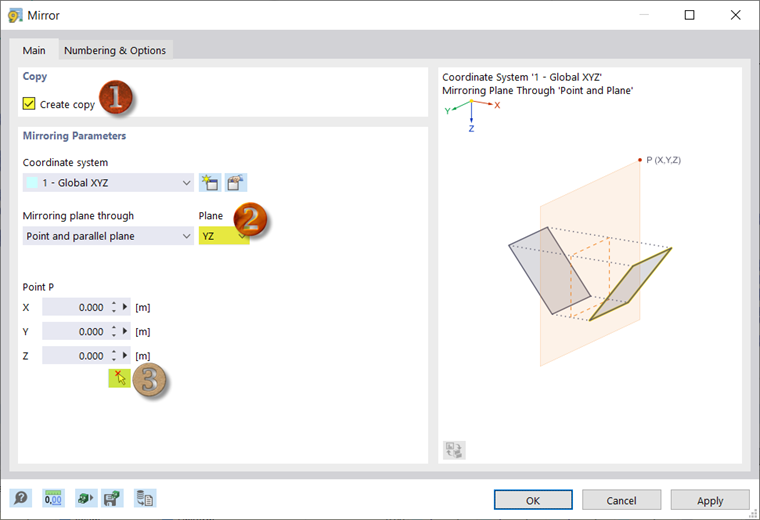

para abrir el cuadro de diálogo ' Reflejar '. Establezca una marca en ' Crear copia ', establezca el plano YZ como plano del espejo y designe un punto en el eje del espejo (3). Este punto puede ser uno de los dos nudos en el medio del puente de celosía. Después de la confirmación, se crean las barras diagonales restantes.

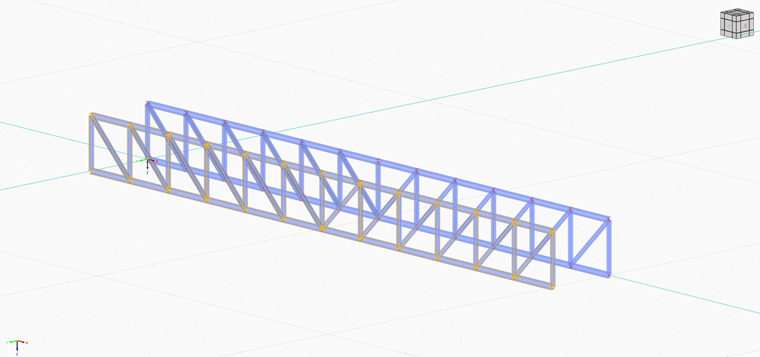

Seleccione la estructura modelada hasta ahora y cópiela 2 m en dirección X.
Definir uniones

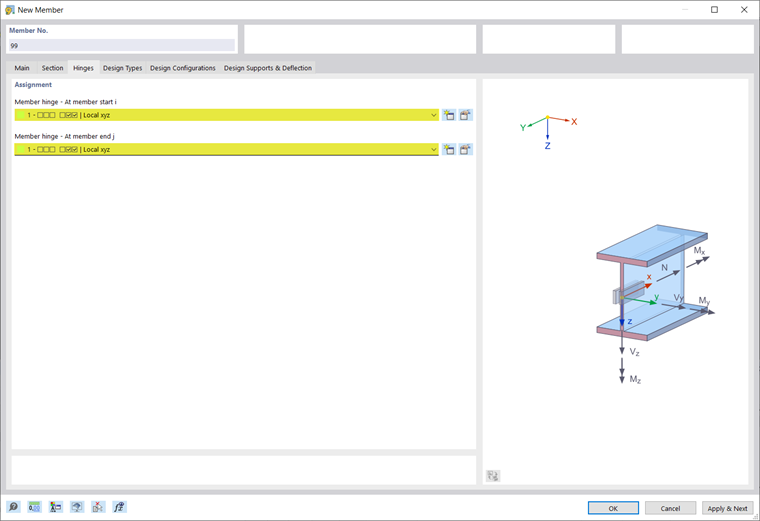

Para las vigas transversales , cree una nueva barra del tipo 'Viga' y seleccione la opción ' Articulaciones '. Luego, defina la sección transversal apropiada en la pestaña ' Sección transversal '. En este caso, las uniones se seleccionan manualmente en la pestaña ' Uniones '. Utilice el símbolo
para crear una nueva articulación en el extremo de la barra. Ni la articulación del extremo de la barra al inicio ni el extremo de la barra deben transferir ningún momento flector. Para este propósito, los sentidos de giro φy y φz se seleccionan en el área 'condiciones de unión' y, por lo tanto, se bloquean.

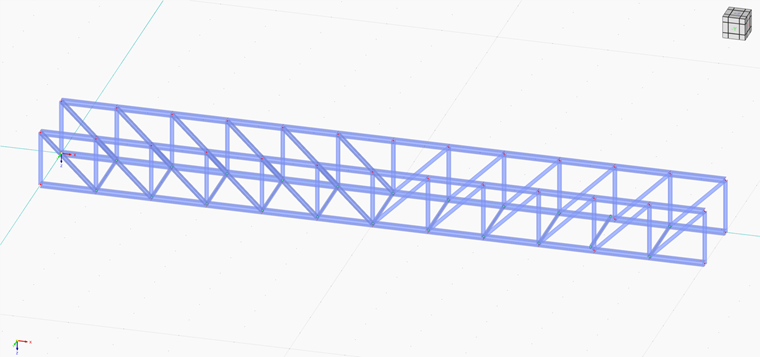

Pega la barra entre dos nudos opuestos de los acordes inferiores y luego cópiala.

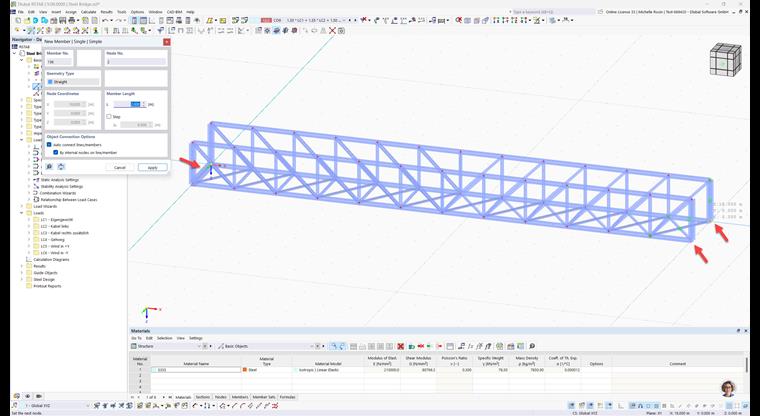

Para los pórticos transversales , cree una barra del tipo viga con la sección transversal apropiada. Inserta esto en ambos extremos del puente.
Editar barras

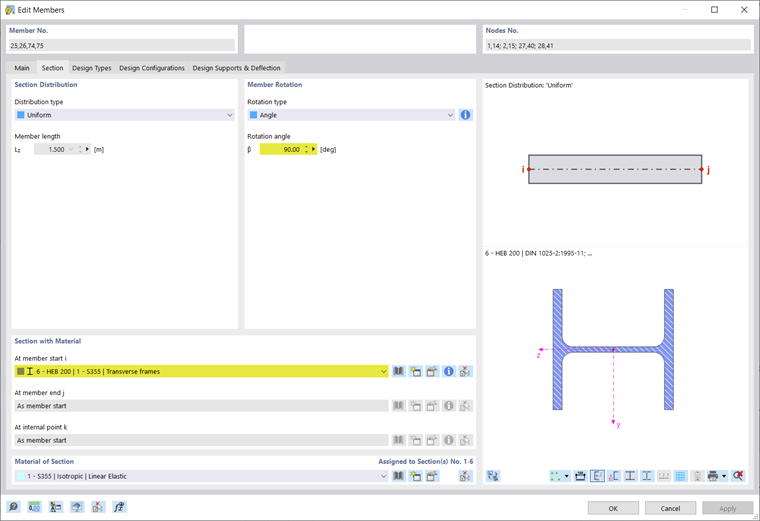

Los postes exteriores también forman parte del marco transversal, por lo que el material tiene que cambiarse allí. Para hacer esto, seleccione las cuatro publicaciones externas y haga doble clic para abrir el cuadro de diálogo ' Editar miembros '.
En la pestaña 'Sección ', seleccione la sección para un pórtico transversal (HEB 200) y en la sección del diálogo' Rotación de la barra ' cambie el ángulo de giro a 90 °. Esto alineará las publicaciones correctamente.

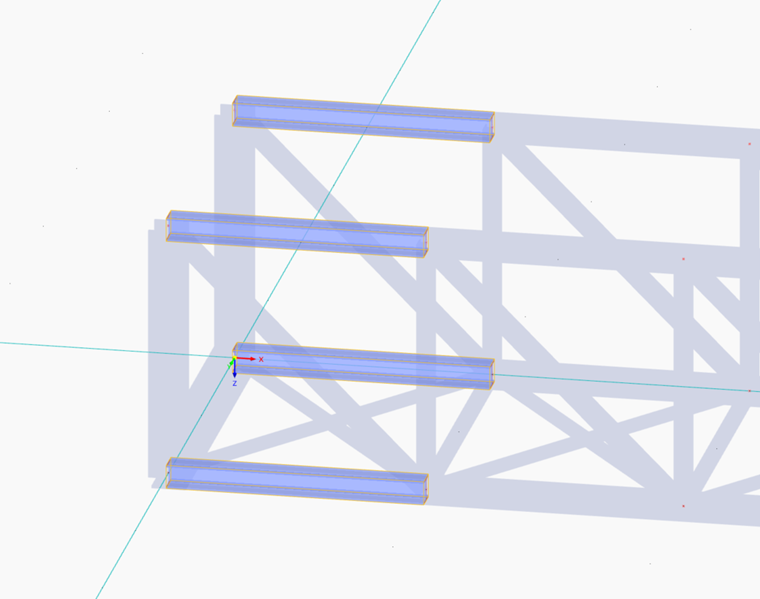

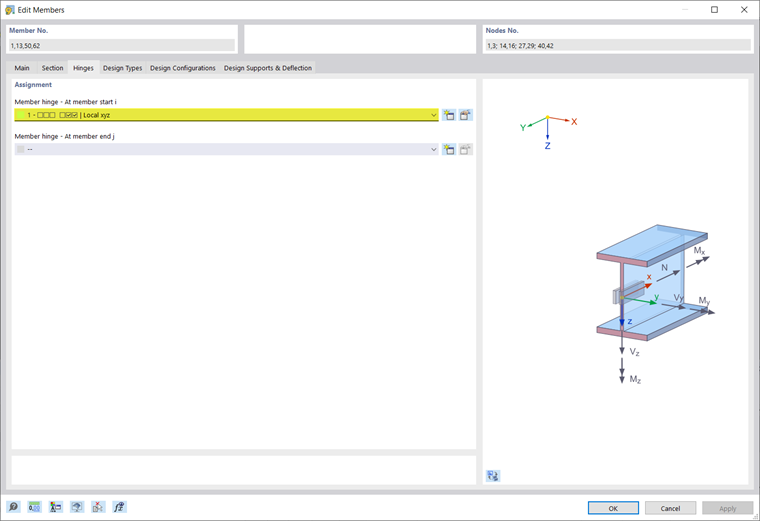

Dado que los cordones tienen el tipo de barra ' viga ', hasta ahora se han conectado rígidamente al pórtico transversal. Puede cambiar esto a una conexión con bisagras seleccionando las barras externas de las cuerdas y agregando una articulación al inicio de la barra. En el otro lado del puente de celosía, se debe insertar una bisagra en el extremo de la barra.
Copiar miembros varias veces

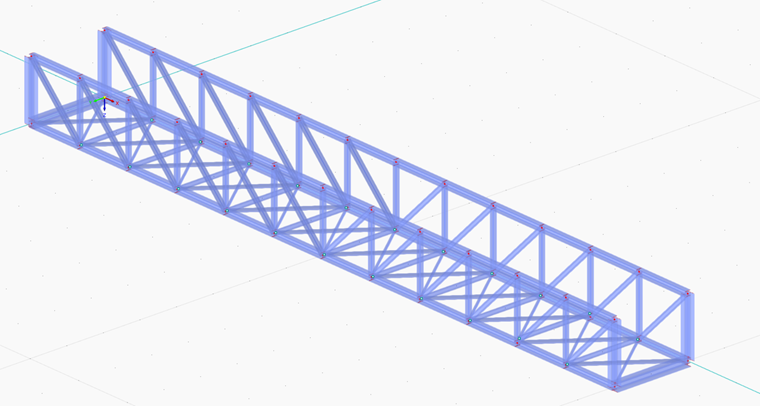

El último elemento estructural son los cruces fronterizos. Estos solo pueden absorber fuerzas de tracción. Por lo tanto, elija el 'tipo de barra' ' tensión '. Defina también de nuevo la sección correspondiente. Inserte los dos cruces en la primera sección del puente.
Seleccione los dos cruces y use el botón
para abrir el cuadro de diálogo ' Mover/Copiar '. Para copiar el cruce directamente en todas las demás secciones del puente, seleccione la opción 'Crear copia' con un número de 11 pasos.
El vector de desplazamiento es [X: 1,5 m/Y: 0 m/Z: 0 m] ' ' '.
