Definiować pręty

W celu zdefiniowania nowego pręta należy użyć przycisku na pasku narzędzi. Otworzy się okno dialogowe 'Nowy pręt', w którym zdefiniowano już przekrój dla pasów.

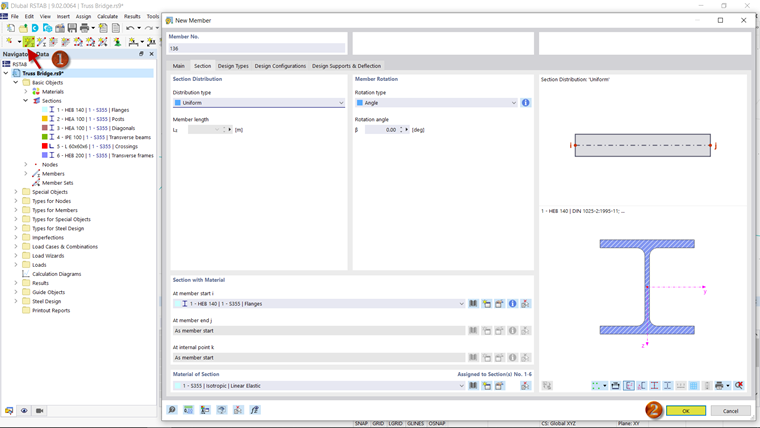

02 Okno dialogowe "Nowy pręt"

Po potwierdzeniu wprowadzenia za pomocą przycisku ' OK ' można zdefiniować punkt początkowy i końcowy pręta. Dolny pas powinien przebiegać od początku układu współrzędnych do [X: 20 m/r: 0 m/Z: 0 m]. Klikaj punkty jeden po drugim, a następnie zakończ wprowadzanie, klikając prawym przyciskiem myszy.

Podziel pręty

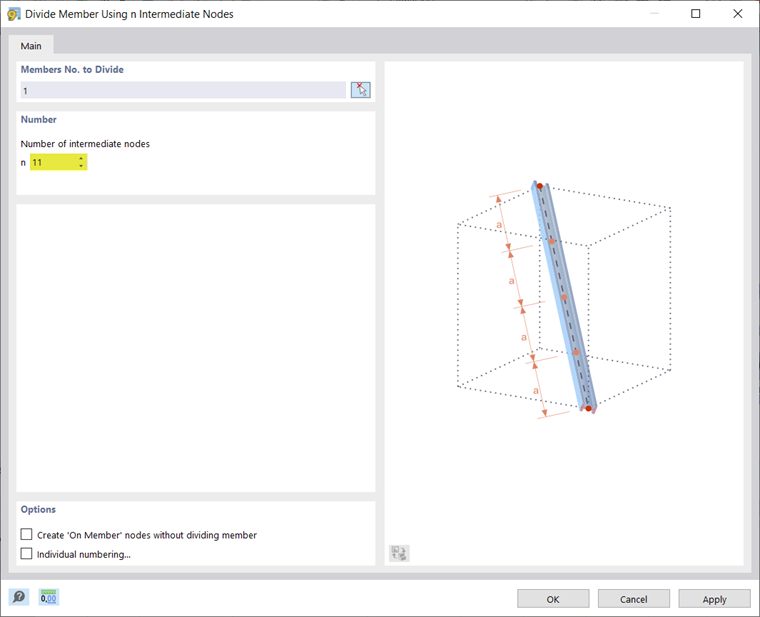

Ponieważ słupki podzielą dolny pas na 12 przekrojów, potrzeba będzie 11 węzłów pośrednich , w których będą się zaczynać słupki. Kliknięcie prawym przyciskiem myszy na pręcie powoduje przejście do okna dialogowego ' Podziel pręt za pomocą n węzłów pośrednich '.

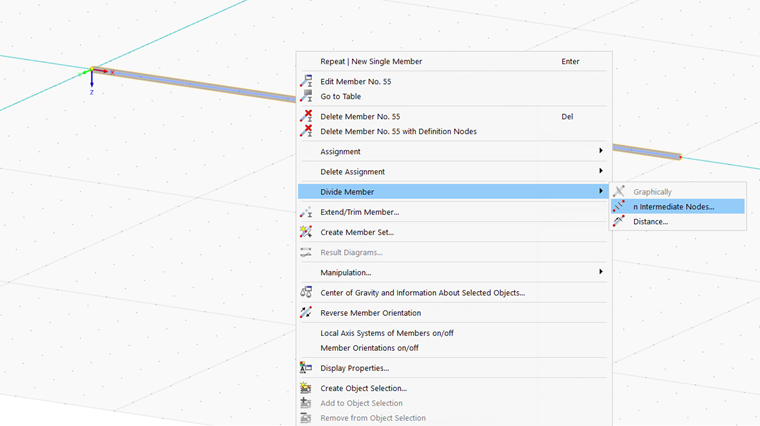

03 Otworzyć okno dialogowe 'Podzielić pręt za pomocą n węzłów pośrednich'

04 Utwórz węzły pośrednie na pręcie

Kopiuj słupki

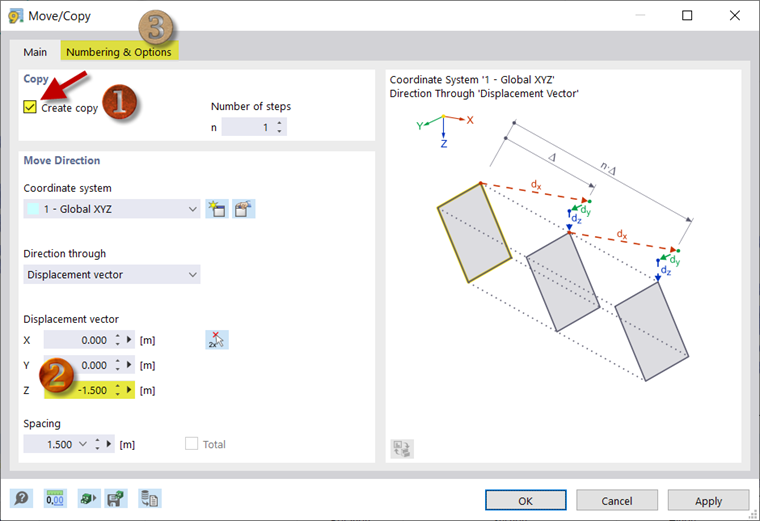

Aby utworzyć górny pas , można skopiować dolny pas za pomocą przycisku i przesunąć kopię w górę. W tym celu należy zaznaczyć w oknie dialogowym opcję ' Utwórz kopię ' i wprowadzić, że opaska ma zostać skopiowana o 1,5 m w górę.

06 Kopiuj pasek

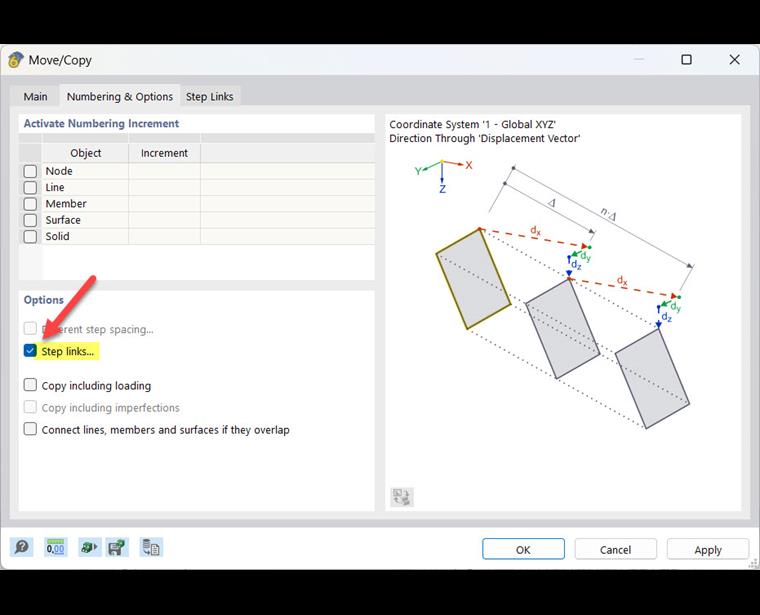

Następnie należy aktywować link do kroku w zakładce 'Numerowanie i opcje'. Umożliwia to łączenie węzłów górnych i dolnych pasów bezpośrednio ze słupkami. Po wybraniu opcji ' Połącz węzeł z prętem 'w zakładce ' Połączenia stopni ', za pomocą symbolu należy zdefiniować przekrój słupków.

08 Aktywuj łączenie stopni

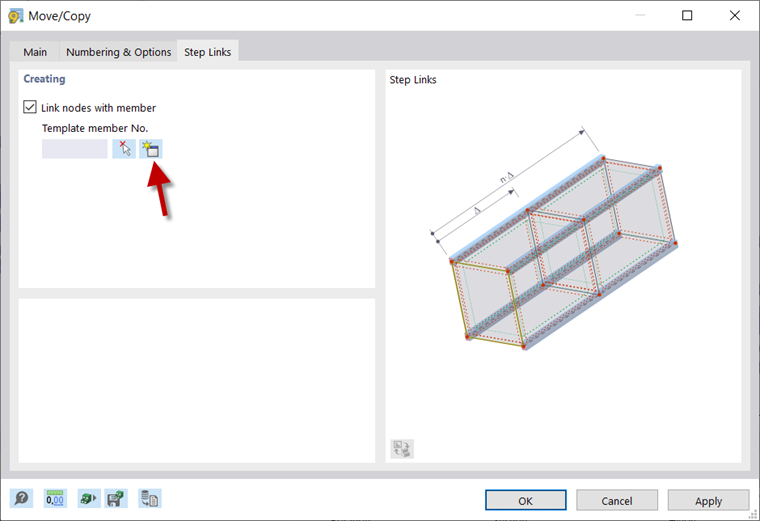

09 Utwórz nowe pręty dla słupków

Wybierz dla słupków 'typ pręta' wiązara. Dla tego typu wstępnie ustawione jest zamocowanie przegubowe. W zakładce Przekrój można wybrać odpowiedni przekrój (HEA 100). Dwukrotne zatwierdzenie przyciskiem ' OK ' powoduje automatyczne wygenerowanie górnego pasa i słupka.

Pręty lustrzane

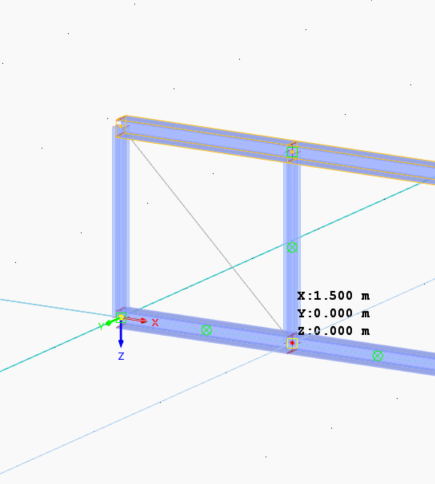

W przypadku krzyżulców należy użyć klawisza , aby utworzyć nowy pręt kratownicy o odpowiednim przekroju. Powinno to nastąpić do dnia [X: 0 m / Y: 0 m/Z: -1,5 m] do [X: 1,5 m/T: 0 m/Z: 0 m].

11 Wstaw przekątne

Możesz skopiować właśnie utworzony pręt, zaznaczając go i przeciągając w prawo, trzymając wciśnięty klawisz Ctrl. Utwórz w ten sposób pierwszych sześć prętów ukośnych. Pozostałe sześć prętów przekątnych należy utworzyć przy użyciu luster. W tym celu należy wybrać wszystkie sześć prętów ukośnych, które zostały już utworzone, a następnie kliknąć przycisk , aby otworzyć okno dialogowe ' Odbicie lustrzane '. Ustawiamy haczyk na ' Utwórz kopię ', ustaw płaszczyznę YZ jako płaszczyznę odbicia i wskaż punkt na osi odbicia (3). Ten punkt może być jednym z dwóch węzłów pośrodku mostu kratowego. Po potwierdzeniu tworzone są pozostałe pręty przekątne.

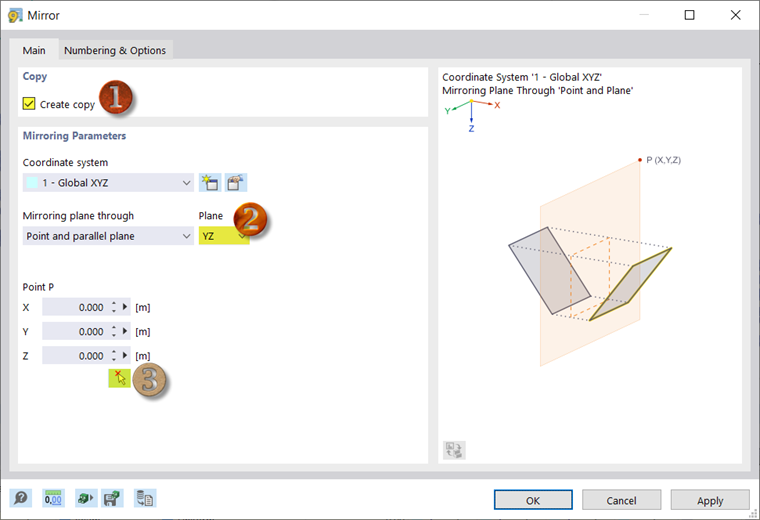

13 Lustrzane przekątne

Wybrać dotychczas modelowaną konstrukcję i skopiować ją o 2 m w kierunku X.

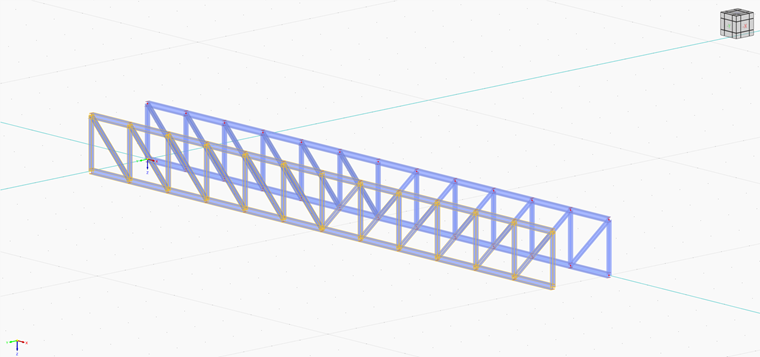

14 Pasy górne i dolne ze słupkami i krzyżulcami

Zdefiniuj połączenia

Dla belki poprzecznej utwórz nowy pręt typu 'Belka' i wybierz opcję ' Przeguby '. Następnie należy zdefiniować odpowiedni przekrój w zakładce 'Przekrój'. W takim przypadku połączenia wybierane są ręcznie w zakładce 'Połączenia'. Za pomocą symbolu utworzyć nowy przegub na końcu pręta. Przegub na końcu pręta na początku lub na końcu pręta nie powinien przenosić momentów zginających. W tym celu kierunki obrotu φ_y i φ_z są wybierane w obszarze 'warunki wspólne' i w ten sposób blokowane.

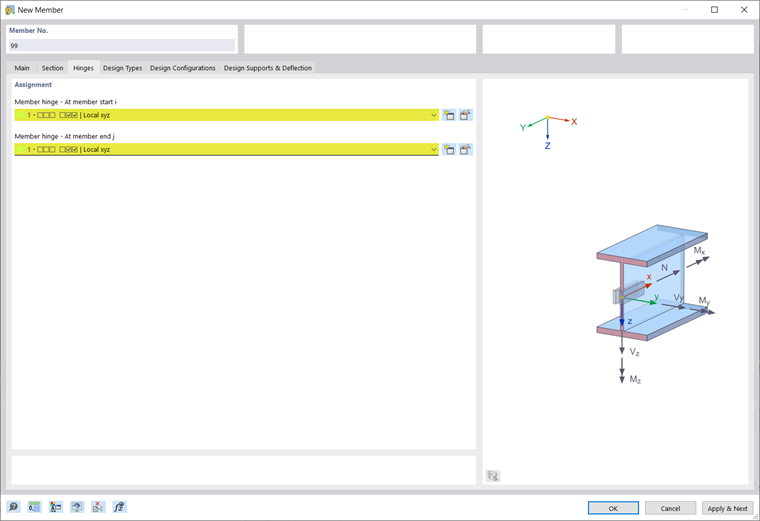

16 Wprowadź przeguby na końcach pręta

Wklej pręt między dwa przeciwległe węzły dolnych pasów, a następnie skopiuj go.

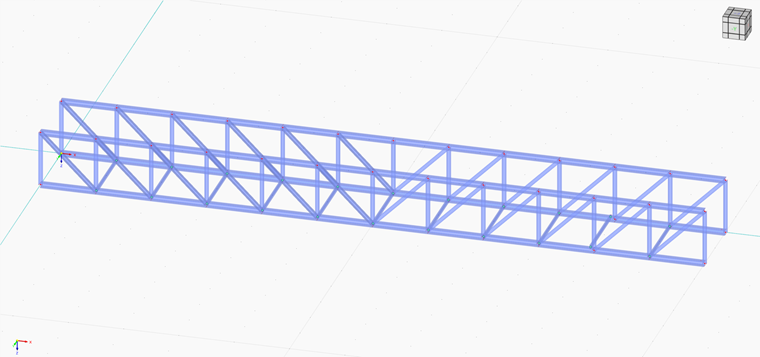

17 Wstaw poprzecznicę

W przypadku ram poprzecznych należy utworzyć pręt typu belka o odpowiednim przekroju. Wstawiasz go na obu końcach mostu.

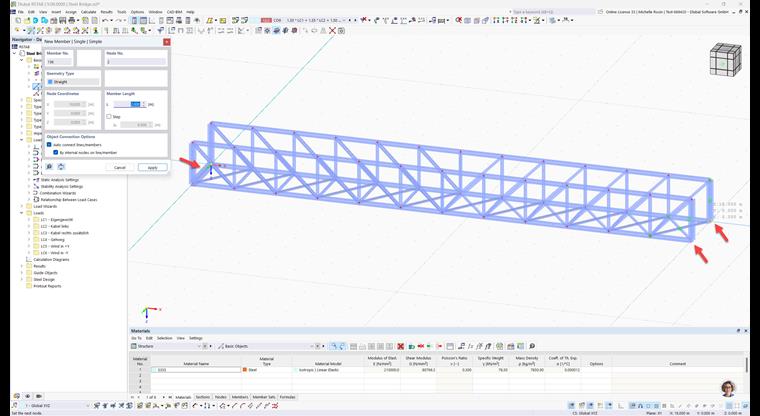

18 Wstaw ramę krzyżową

Edytuj pręty

Zewnętrzne słupki są również częścią ramy poprzecznej, dlatego należy zmienić materiał. W tym celu należy zaznaczyć wszystkie cztery zewnętrzne słupki i kliknąć dwukrotnie, aby otworzyć okno dialogowe 'Edytuj pręty'.

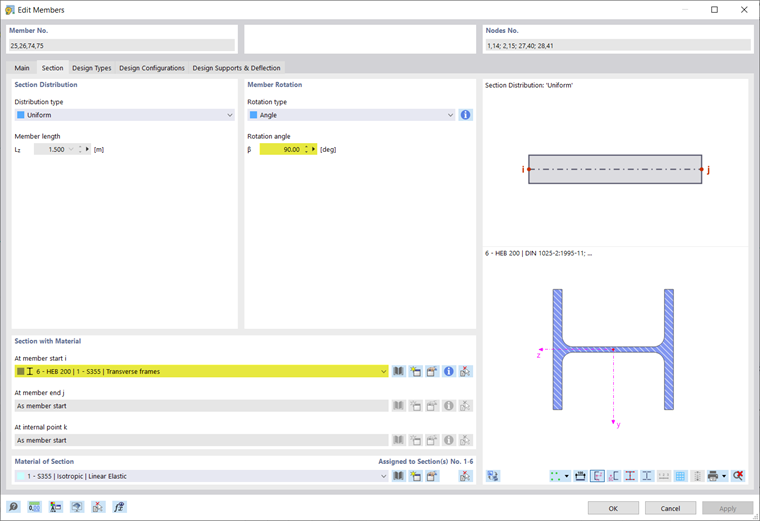

W zakładce 'Przekrój' po wybraniu przekroju dla ramy poprzecznej (HEB 200) w sekcji okna dialogowego 'Obrót pręta' zmień kąt obrotu na 90 °. Spowoduje to prawidłowe wyrównanie słupków.

19 Przekrój i orientacja słupków zewnętrznych

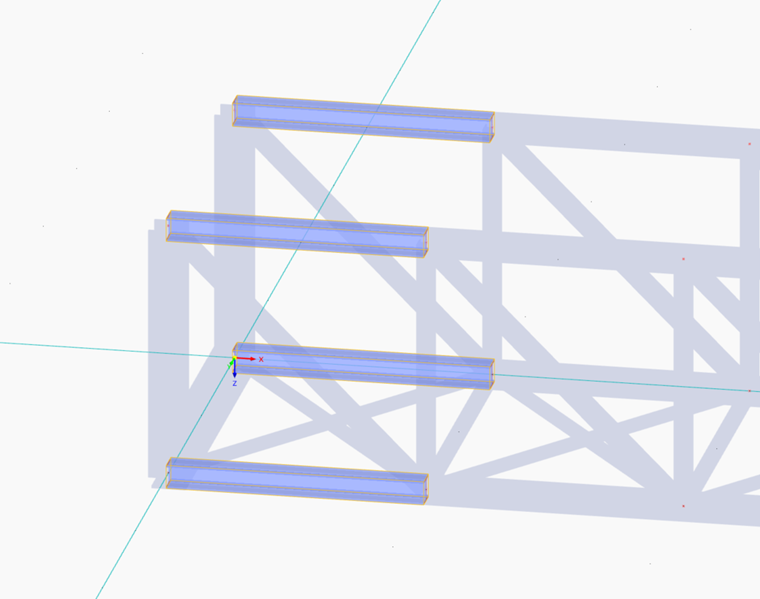

Ponieważ pasy mają typ pręta 'belka ', do tej pory były one sztywno połączone z ramą poprzeczną. Można to zmienić na połączenie przegubowe, wybierając zewnętrzne pręty pasów i dodając przegub na początku pręta. Po drugiej stronie mostu kratowego na końcu pręta należy wstawić przegub.

20 Krawędzie pasów

21 Przegubowe połączenie między pasami a ramą poprzeczną

Kopiuj pręty wiele razy

Ostatnim elementem konstrukcyjnym są skrzyżowania. Mogą one przenosić jedynie siły rozciągające. Wybierz więc 'typ pręta' 'rozciąganie '. Zdefiniuj również ponownie odpowiedni przekrój. Wstawić dwie zwrotnice w pierwszym odcinku mostu.
Wybierz dwa skrzyżowania i użyj przycisku , aby otworzyć okno dialogowe 'Przesuń/Kopiuj'. Aby skopiować przejście zewnętrzne bezpośrednio do wszystkich innych przekrojów mostu, należy wybrać opcję 'Utwórz kopię' z 11 krokami.
Wektor przemieszczenia wynosi [X: 1,5 m/T: 0 m/Z: 0 m].

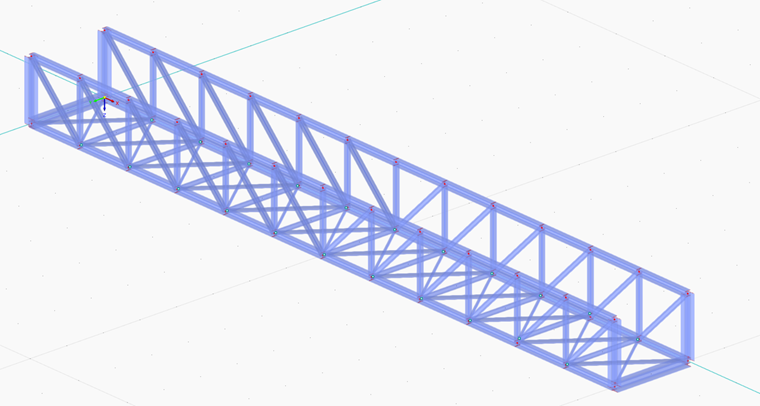

23 Most z przejazdami
