定义截面和材料

在本章节中，将定义桁架桥的结构部分所需的截面及其材料。

在导航器目录条目'截面'的右键菜单中，可以选择新建截面。

在 RFEM 6 和 RSTAB 9 中，您可以选择使用存储在截面库中的截面。 在'名称'对话框中点击 按钮可以打开库，然后根据特定的截面对其进行过滤。 您也可以在'名称'栏中输入截面的名称，然后搜索相应的截面。

对于弦杆截面，在截面库中通过工字形截面选择HEB 140 。 按欧盟地区筛选使您的搜索更容易。

要为截面分配材料，请打开材料库(4)。 在此处选择一个S355 。 该钢用于所有结构件。

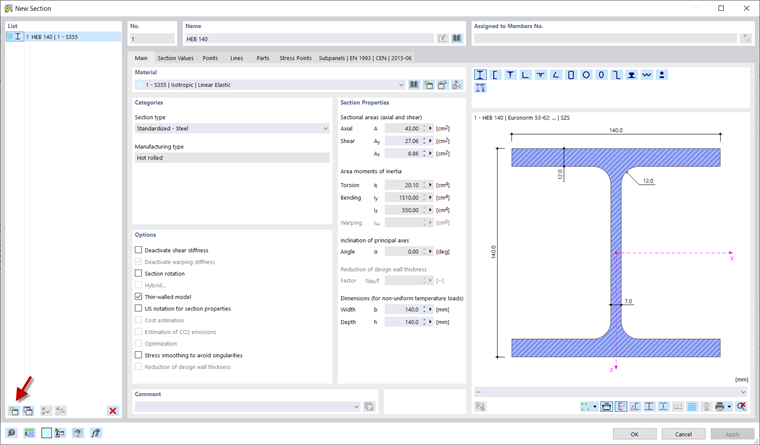

点击 'OK' 确认材料和截面，然后点击 添加另一个截面。

对于柱和斜杆 ，我们选择按照 DIN 1025-3 的HEA 100计算，您可以将其定义为与弦杆的截面相同。 横梁的截面是IPE 100 ，并且您可以选择尺寸为 60x60x6 的角钢截面'。

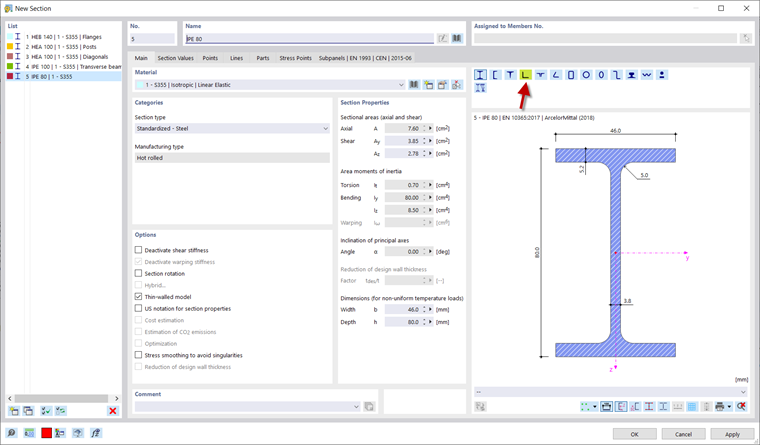

08 角钢截面的选择

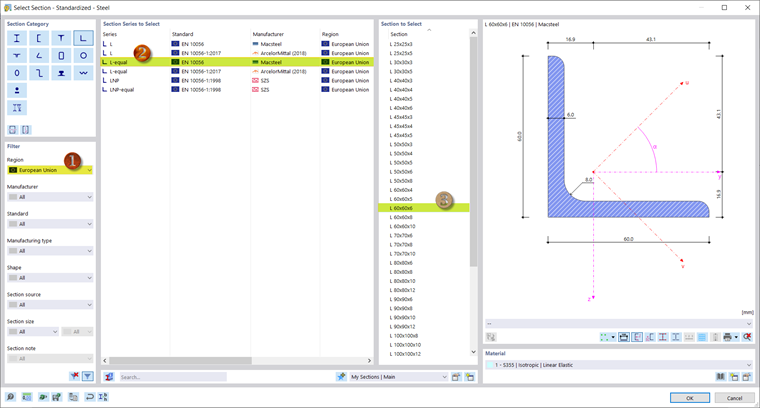

09 半轴截面

提供了一个HEB 200作为横向框架的横截面。

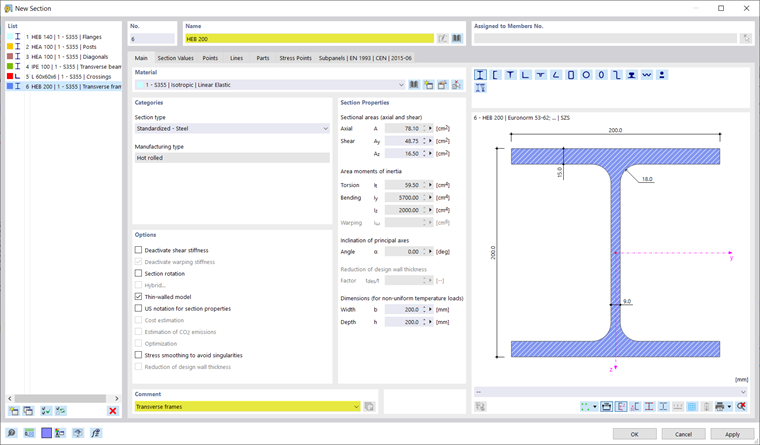

10 横梁的截面

现在您已经定义了所有截面，可以继续输入结构。
