VE0047 | 带弹簧支座的捕捉
验算示例
描述

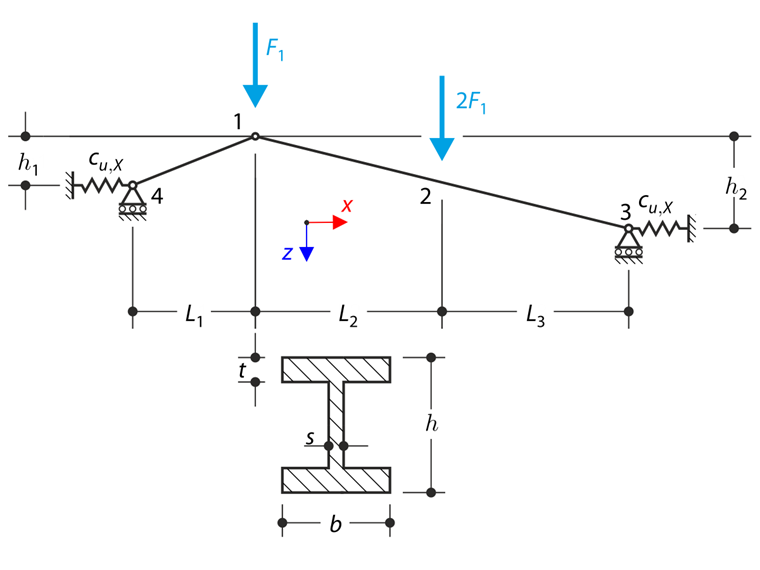

一个工字钢桁架结构，两端通过弹簧支承，并且按照 sketch 的大小施加横向力。 下面的参数集描述了该问题。 验算示例是基于 Gensichen 和 Lumpe 提出的示例（参见参考资料）。
| 材料 | 钢 | 弹性模量 | E | 210000,000 | MPa |
| 泊松比 | ν | 0,300 | <现在wiki>- | ||
| 几何尺寸 | 结构 | 截面长度1 | L1 | 2,000 | m |
| 截面长度2 | L2 | 4,000 | m | ||
| 截面长度 3 | L3 | 4,000 | m | ||
| 截面高度 1 | h1 | 0,130 | m | ||
| 截面高度2 | h2 | 0,520 | m | ||
| 截面 | 高度 | [SCHOOL.] | 400,000 | mm | |
| 宽度 | B | 180,000 | mm | ||
| 腹板厚度 | S | 10,000 | mm | ||
| 翼缘厚度 | t | 14,000 | mm | ||
| 荷载 | 横向力 | F1 | 10,000 | kN | |
| 弹簧刚度 | cu,X | 84000,000 | kN/m | ||
示例中忽略自重。 计算结构在点 1 处的挠度 (uz1 )，点 2 处弯矩 (My2 )，桁架的轴力 N，以及弹簧支座在点 3 处的水平挠度 (ux3 )。
解析解
分析解不可用。 本文中参考了软件 S3D 的计算结果。
RFEM 和 RSTAB 设置
- 在RFEM 5.26、RSTAB 8.26 或 RFEM 6.01、RSTAB 9.01中建模
- 单元尺寸 lFE = 0.200 m
- 增量数目为 5
- 使用各向同性线弹性材料模型
- 该结构是使用杆件（桁架）建模的
- 忽略杆件的抗剪刚度
- 使用大变形分析
结果输出
| S3D | RFEM 6 | 比值 | RSTAB 9 | 比值 | |
| My2 [kNm] | 41,0 | 41,0 | 1,000 | 41,0 | 1,000 |
| ux3 [毫米] | 2,47 | 2,47 | 1,000 | 2,47 | 1,000 |
| S3D | RFEM 5 | 比值 | RSTAB 8 | 比值 | |
| My2 [kNm] | 41,0 | 41,0 | 1,000 | 41,0 | 1,000 |
| ux3 [毫米] | 2,47 | 2,47 | 1,000 | 2,47 | 1,000 |
参考文献
