Popis

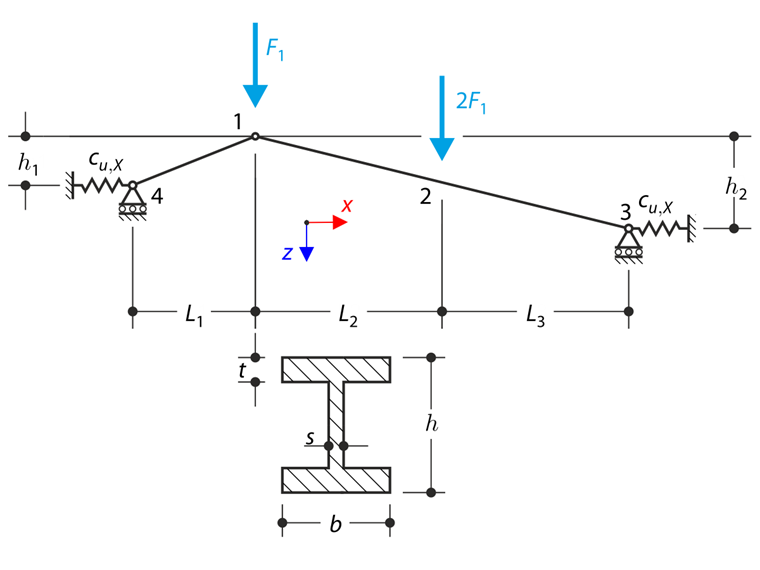

Konstrukce z I-profilů je podepřena na obou koncích pružinovými kluznými podporami a zatížena příčnými silami podle následujícího {%/#náčrtu]]. Problém je popsán pomocí následující sady parametrů. Verifikační příklad je založen na příkladu, který představili Gensichen a Lumpe (viz odkaz).
| Materiál | Ocel | Modul pružnosti | E | 210000,000 | MPa |
| Poissonův součinitel | ν | 0,300 | - | ||
| Geometrie | Konstrukce | Délka průřezu 1 | L1 | 2,000 | m |
| Délka průřezu 2 | L2 | 4,000 | m | ||
| Délka průřezu 3 | L3 | 4,000 | m | ||
| Výška průřezu 1 | h1 | 0,130 | m | ||
| Výška průřezu 2 | h2 | 0,520 | m | ||
| Průřez | Výška | h | 400,000 | mm | |
| Šířka | b | 180,000 | mm | ||
| Tloušťka stěny | s | 10,000 | mm | ||
| Tloušťka pásnice | t | 14,000 | mm | ||
| Zatížení | Příčná síla | F1 | 10,000 | KN | |
| Tuhost pružiny | cu,X | 84000,000 | kN/m | ||
Vlastní tíha se v tomto příkladu nezohledňuje. Stanoví se průhyb konstrukce v bodě 1 (uz1 ), ohybový moment v bodě 2 (My2 ), normálová síla v příhradové konstrukci N a vodorovný průhyb pružné podpory v bodě 3 (ux3 ).
Analytické řešení
Analytické řešení není k dispozici. Jako reference slouží výsledky ze softwaru S3D.
Nastavení programů RFEM a RSTAB
- Modelováno v programech RFEM 5.26, RSTAB 8.26 a RFEM 6.01, RSTAB 9.01
- Velikost prvku je lFE = 0,200 m
- Počet přírůstků je 5
- Je použit izotropní lineárně elastický materiálový model
- Konstrukce je modelována pomocí prutů (vazníků)
- Smyková tuhost prutů se zanedbává
- Je použita analýza velkých deformací
Výsledky
| Množství | S3D | RFEM 6 | Poměrná hodnota | RSTAB 9 | Poměrná hodnota |
| uz1 [mm] | 53,8 | 53,6 | 0,996 | 53,7 | 0,998 |
| My2 [kNm] | 41,0 | 41,0 | 1,000 | 41,0 | 1,000 |
| N [N] | -209,0 | -208,4 | 0,997 | -208,6 | 0,998 |
| ux3 [mm] | 2,47 | 2,47 | 1,000 | 2,47 | 1,000 |
| Množství | S3D | RFEM 5 | Poměrná hodnota | RSTAB 8 | Poměrná hodnota |
| uz1 [mm] | 53,8 | 53,7 | 0,998 | 53,8 | 1,000 |
| My2 [kNm] | 41,0 | 41,0 | 1,000 | 41,0 | 1,000 |
| N [N] | -209,0 | -208,4 | 0,997 | -208,6 | 0,998 |
| ux3 [mm] | 2,47 | 2,47 | 1,000 | 2,47 | 1,000 |
