软件当前尚未考虑在材料值中列出的焊缝影响区强度。 焊缝设计正在开发中,并将在未来考虑。
以下是考虑强度折减的步骤:
1)激活用户自定义材料选项(图01)

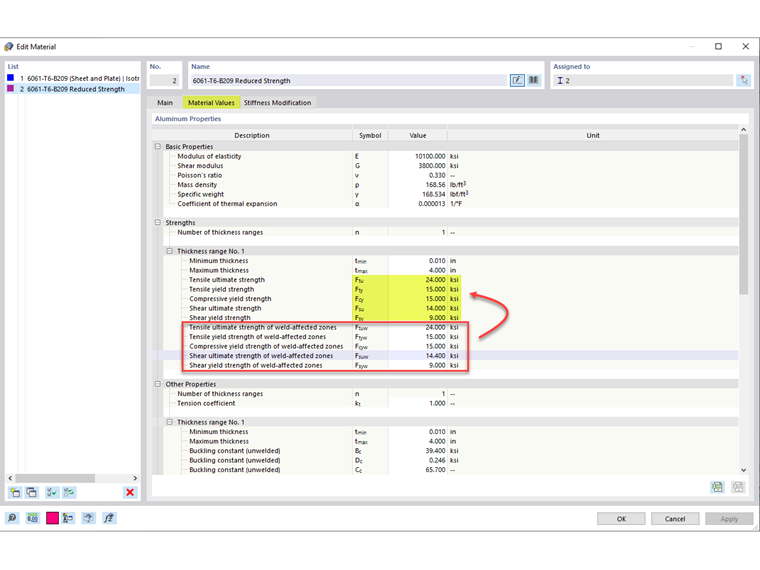

2)在材料值选项卡中,在标准强度中重新输入焊缝影响区的强度(图02)

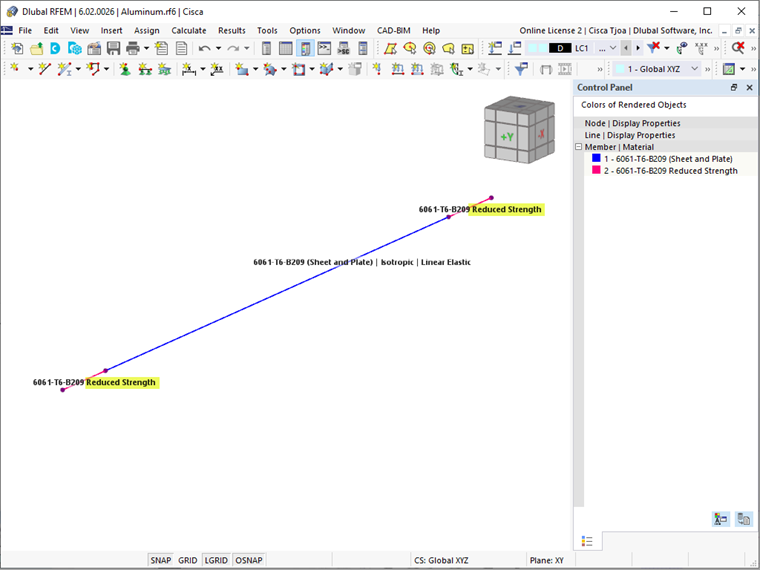

3)如果只考虑杆件末端的焊缝影响区强度,则将杆件分成更小的段,并分配适用的材料(图03)

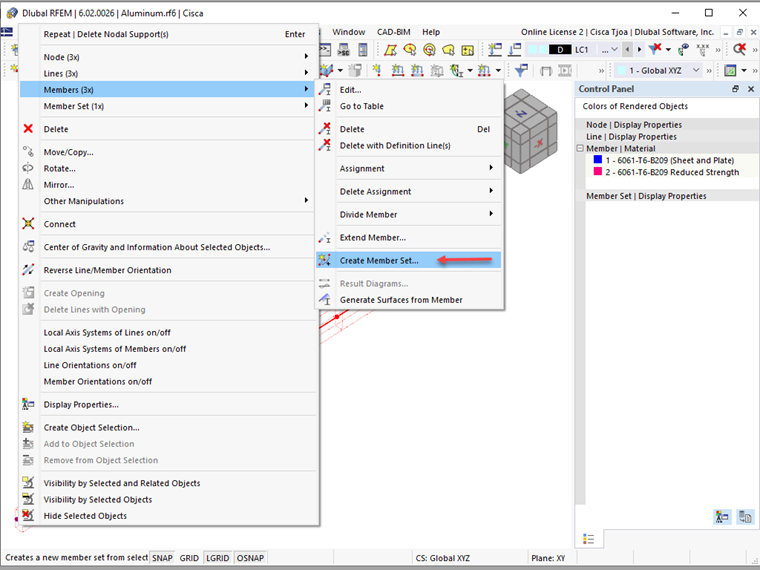

4)如果想要将被划分的杆件作为一个连续的杆件,请选择所有杆件,然后单击鼠标右键创建杆件集(图04)
软件当前尚未考虑在材料值中列出的焊缝影响区强度。 焊缝设计正在开发中,并将在未来考虑。
以下是考虑强度折减的步骤:
1)激活用户自定义材料选项(图01)
2)在材料值选项卡中,在标准强度中重新输入焊缝影响区的强度(图02)
3)如果只考虑杆件末端的焊缝影响区强度,则将杆件分成更小的段,并分配适用的材料(图03)
4)如果想要将被划分的杆件作为一个连续的杆件,请选择所有杆件,然后单击鼠标右键创建杆件集(图04)
