根据DIN EN 1992-1-1 7.3.2计算有效抗拉强度并确定最小配筋

在按照 7.3.2 确定正常使用极限状态下的最小配筋时,施加的有效抗拉强度 fct,eff对计算的配筋量有很大影响。 下面的文章将简要介绍在 RF-CONCRETE 中确定有效抗拉强度 fct,eff和输入选项。

取决于约束的作用类型

为了确定有效抗拉强度fct,eff,有必要定义是否早晚考虑约束。

早期约束是由例如水化热流引起的。

后期约束例如由温度应力引起。 当混凝土达到标准要求的强度时,这是后期约束。

如果仅考虑早期约束并且没有关于抗拉强度的其他说明,那么有效的早期抗拉强度可以根据[1]假设为:

  • 3天后(简化为薄结构构件h≤0.30 m)
    fct,eff≈0.65 fctm
  • 5天后(简化为中等结构构件)
    fct,eff≈0.75 fctm
  • 7天后(简化为厚结构构件h> 0.80 m)
    fct,eff≈0.85 fctm

本规范适用于中等强度发展(N)的普通混凝土。

平均抗拉强度与时间的关系

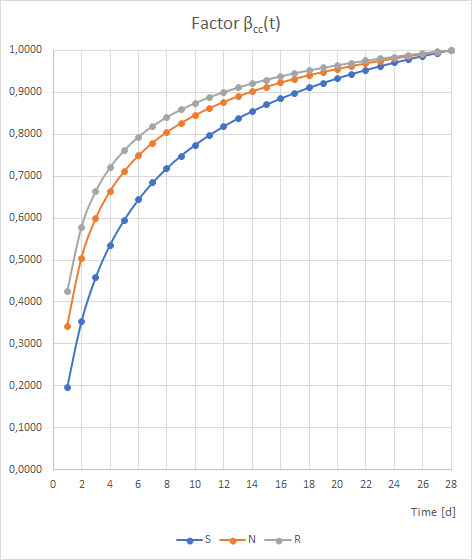

使用公式EN 1992-1-1 3.1.2(5)(3.4),可以假定抗拉强度取决于混凝土的浇筑年限。 通过该公式可以建立以下关于强度计算的功能:

快慢速混凝土

对于缓慢硬化(L)或快速硬化(R)的混凝土,抗拉强度值必须增加或减小0.15 fctm

输入程序

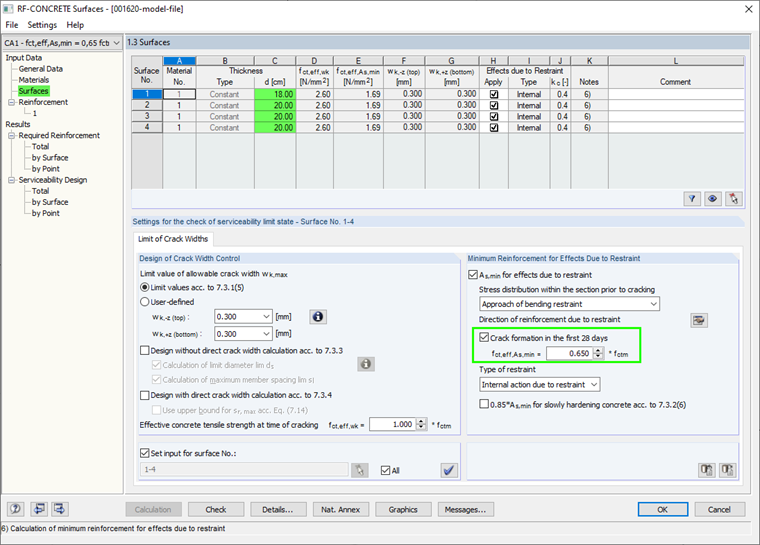

在RF-CONCRETE中可以在输入中对有效抗拉强度进行分解:

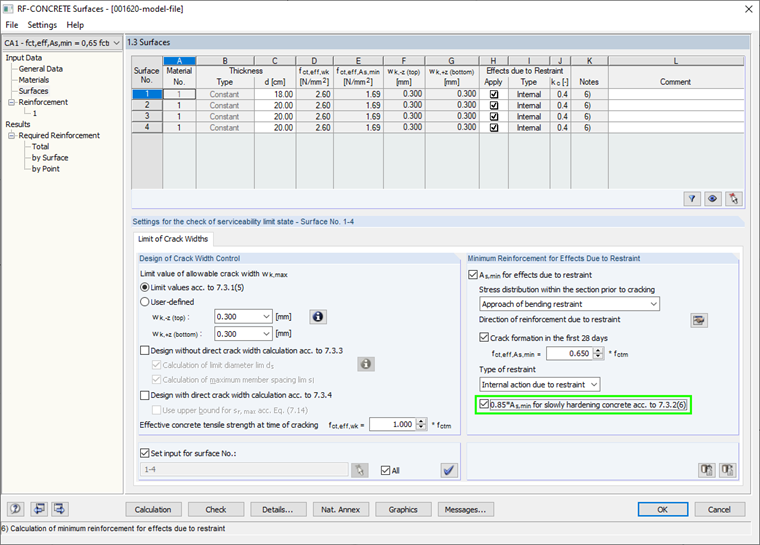

对于慢速硬化混凝土,可以在输入时使用复选框将抗拉强度或最小配筋As,min减少为0.85 A s,min

备注

确定有效抗拉强度对最小配筋的结果有很大的影响,因为它直接将其减小。 因此,如果您考虑仅是早期约束,那么就值得考虑。 在欧洲规范中没有一个简化的假设,就是可以按照DIN 1045-1中的规定,将有效抗拉强度降低到50%。


作者

Langhammer 先生负责钢筋混凝土结构领域的研发工作,并为我们的客户提供技术支持。

链接
参考
  1. Fingerloos, F.; Hegger, J.; Zilch, K.: Eurocode 2 für Deutschland - Kommentierte Fassung, 2., überarbeitete Auflage. Berlin: Beuth, 2016
